HMC-000505-0MF-CSA02

产品分类: 圆形线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: 2912033
供应商: element14
标准整包数: 1

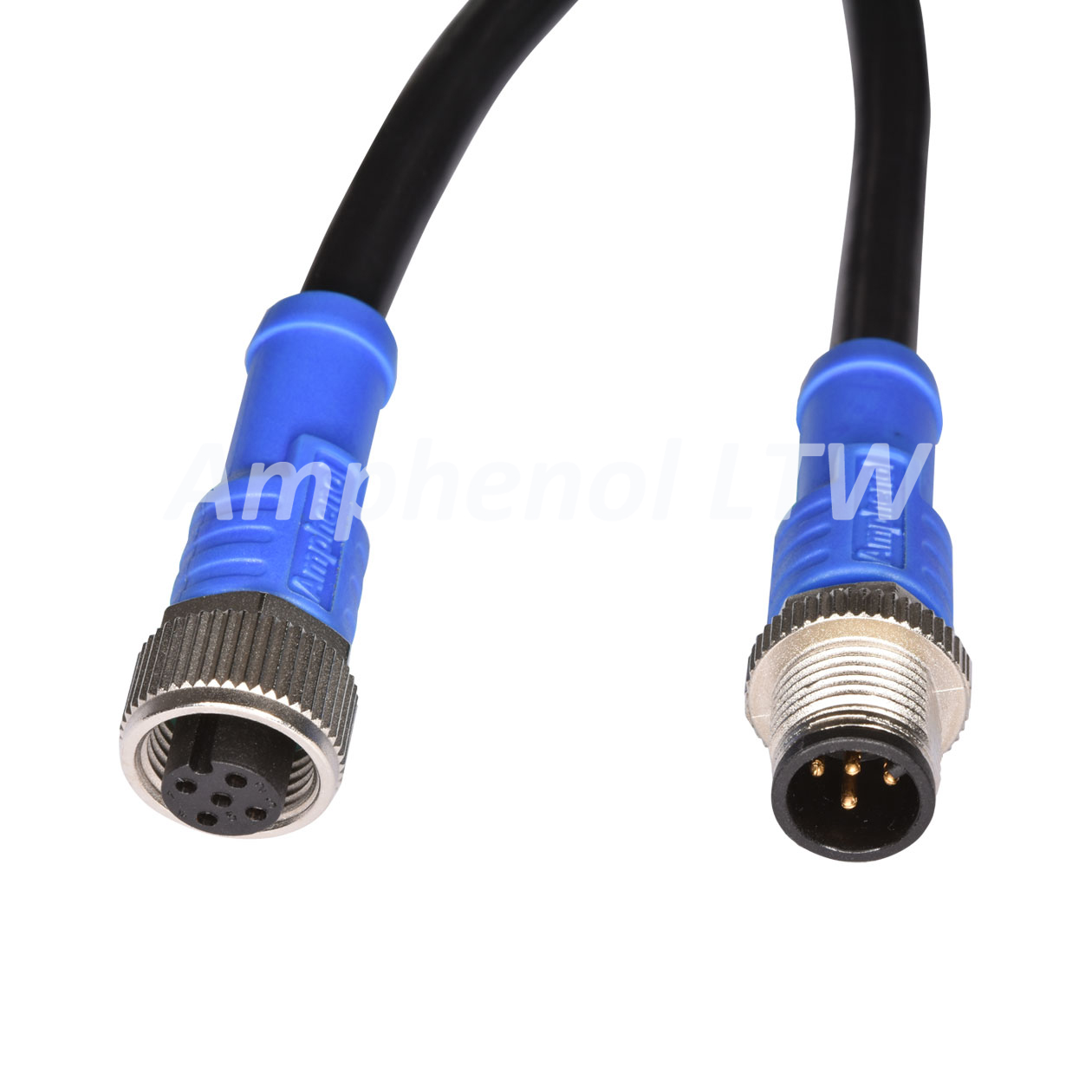

AMPHENOL LTW 圆形线缆 HMC-000505-0MF-CSA02

HMC-000505-0MF-CSA02概述

    电子元器件产品技术手册解析

    1. 产品简介


    NMEA2000 Micro-C I Adaptor 是一款双端子连接线缆适配器,主要用于满足船舶及工业自动化设备的高可靠性通信需求。其核心功能是实现符合 NMEA 2000 协议的数据传输接口连接,具有防水(IP68等级)设计,能够在 1 米深的水中长时间保持稳定工作,非常适合恶劣环境下使用。此产品广泛应用于船载电子设备、工业控制系统及传感器网络中。

    2. 技术参数


    以下是该产品的关键技术规格和性能参数:
    - 防水等级:IP68,能够承受 1 米水深长达 24 小时。
    - 工作温度范围:未明确说明,但参考同类产品,通常为 -40°C 至 +85°C。
    - 连接器材料:连接器采用 PU 黑色材质,外模为蓝色;螺母材质为锌合金,表面镍电镀;触点采用铜合金并镀金,厚度 30 微米。
    - 电缆规格:电缆为 CL2 类型,包含 1 条 24AWG 屏蔽单芯(蓝)、1 条 22AWG 屏蔽单芯(黑)、以及 1 条 22AWG 屏蔽双绞线(红/黑)。外径为 6.7 毫米,外层为 PVC UV 护套。
    - 电缆长度:可选长度范围从 1 米至 99 米,公差控制严格,例如 01M 公差 ±40 毫米,06M 至 10M 公差 ±100 毫米。
    - 包装形式:提供卷绕式包装,标准卷径尺寸为 160 毫米最大,最小 120 毫米。

    3. 产品特点和优势


    NMEA2000 Micro-C I Adaptor 的主要特点包括:
    - 高防护等级 IP68,确保在极端环境中可靠运行。
    - 使用高性能的铜合金触点和镀金工艺,提升电气连接的稳定性和抗腐蚀能力。
    - 支持长距离传输(最长可达 99 米),适用于广泛的应用场景。
    - 强大的抗干扰设计,特别适合噪声较多的工业环境。
    优势方面,该产品以其出色的防水性能、灵活性和通用性,在船舶、工业自动化等领域具有很强的市场竞争力。

    4. 应用案例和使用建议


    - 应用场景:该产品常用于船只上的多功能显示单元与发动机控制器之间的通信连接,同时也能用于风力涡轮机传感器网络或工厂自动化系统中。
    - 使用建议:在选择电缆长度时,应根据实际布线距离精确计算所需长度,避免因过长而浪费资源或过短导致连接不便。此外,安装过程中需确保所有接头牢固且密封良好,以维持最佳的防水效果。

    5. 兼容性和支持


    此产品兼容 NMEA 2000 标准接口,可与主流船舶和工业自动化设备无缝对接。Amphenol LTW 提供全方位的技术支持服务,包括产品文档下载、售后咨询和技术培训等。此外,若客户需要定制化版本,厂商可根据具体需求调整长度或其他参数。

    6. 常见问题与解决方案


    - 问题 1:连接器接触不良或信号中断。
    解决方法:检查插针是否有氧化现象,必要时更换触点部件,并确保接头拧紧到位。
    - 问题 2:电缆外护套破损导致进水。
    解决方法:更换受损电缆,避免户外长期暴露,并定期检查电缆状况。
    - 问题 3:长时间运行后性能下降。
    解决方法:定期维护检查,确认所有连接点状态良好,避免潮湿环境下的长期使用。

    7. 总结和推荐


    总体而言,NMEA2000 Micro-C I Adaptor 是一款集防水、耐用性和高传输性能于一体的优质电子元器件产品。它不仅满足严格的工业标准要求,还提供了灵活的选择空间和完善的售后服务。对于希望在苛刻条件下实现稳定通信的用户来说,这款产品是理想之选。因此,强烈推荐在相关应用中优先考虑使用该产品。

HMC-000505-0MF-CSA02参数

参数
6.56' (2.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HMC-000505-0MF-CSA02厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

HMC-000505-0MF-CSA02数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形线缆 AMPHENOL LTW HMC-000505-0MF-CSA02 HMC-000505-0MF-CSA02数据手册

HMC-000505-0MF-CSA02封装设计

查看详情并下载
Symbol
Footprint
3D Model
