首页  >  产品百科  >  HDB-26AFFM-SL7A02

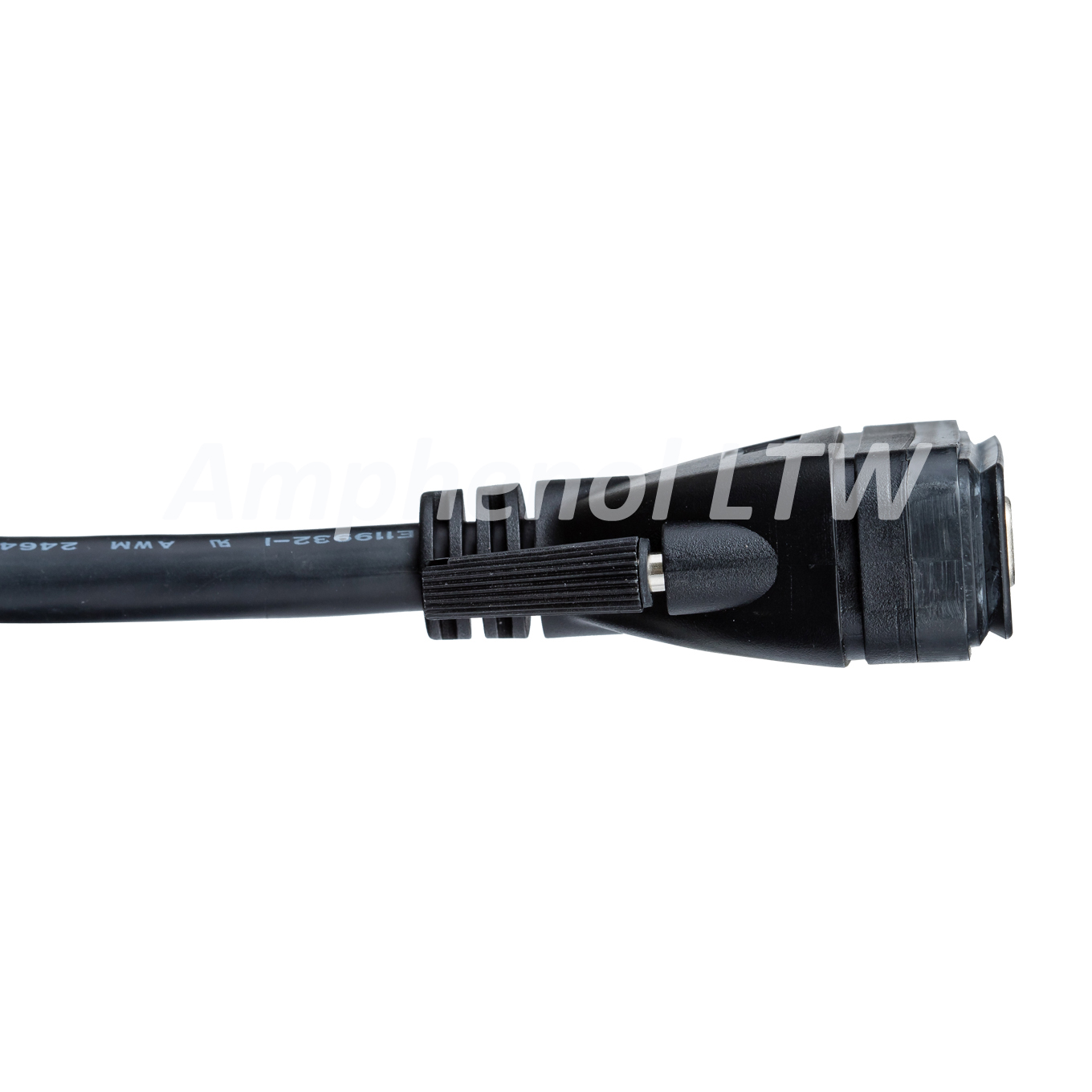

HDB-26AFFM-SL7A02

产品分类: D-Sub线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: QALTW-HDB-26AFFM-SL7A02
供应商: Amphenol LTW
标准整包数: 1
AMPHENOL LTW D-Sub线缆 HDB-26AFFM-SL7A02

HDB-26AFFM-SL7A02概述

    高密度D-Sub电缆连接器技术手册

    1. 产品简介


    高密度D-Sub电缆连接器(型号:HDB-26AFFM-SL7AXX)是Amphenol LTW公司推出的一款高性能连接解决方案。它专为需要高密度信号传输的应用设计,主要适用于工业控制、自动化设备、医疗设备及通信系统等领域。此款连接器通过螺钉锁紧方式确保稳定的电缆连接,并具备IP67级防水防尘能力,能够在恶劣环境下保持可靠性能。

    2. 技术参数


    以下是产品的关键技术规格:
    - 外形尺寸:
    - 长度(L): 20.9 mm 至 53.5 mm(参考值)
    - 公差范围: ±0.05 mm 至 ±1°
    - 电缆长度:
    1 米至 99 米可选(可根据客户需求定制)
    - 外壳材料: ABS,黑色
    - 端子材质: 铜合金镀金处理
    - 密封圈材质: EPDM,黑色
    - 连接螺钉: 镀镍钢
    - 电缆: UL2464 26 AWG 26 导体 + 接地线 + 铝/聚乙烯屏蔽层,外径 8.0 mm,PVC 护套,UV抗老化处理,黑色
    - 防水等级: IP67
    - 颜色选项:
    - 黑色、灰色、蓝色、绿色、黄色、橙色、粉色、白色等

    3. 产品特点和优势


    - 高密度设计: 支持多达26路信号传输,节省空间的同时提高了连接效率。
    - 卓越的机械稳定性: 螺钉锁紧机构确保长期使用中的牢固连接。
    - 广泛适用性: IP67防护等级使其适应严苛的工作环境。
    - 优异的电气性能: 铜合金镀金端子保证低接触电阻和良好导电性。
    - 易于安装与维护: 标准化设计便于批量生产与后期维护。

    4. 应用案例和使用建议


    - 应用案例:
    此连接器广泛应用于机器人手臂、户外传感器节点、医疗成像设备以及电信设备等领域。
    - 使用建议:
    在选择电缆长度时需根据实际应用场景进行计算,避免过长或过短造成不必要的资源浪费或信号衰减。同时,在安装过程中注意检查各部件的公差配合情况以确保最佳效果。

    5. 兼容性和支持


    - 兼容性: 可与标准D-Sub接口轻松对接,并适配多种工业控制器品牌。
    - 技术支持: Amphenol LTW提供全面的技术支持服务,包括产品培训、现场指导和技术文档更新。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法实现可靠连接 | 确认螺钉已完全拧紧,检查端子是否有氧化现象。 |
    | 长期使用后出现防水失效 | 定期更换密封圈,确保正确安装位置。 |
    | 连接器外观损坏 | 使用湿布轻轻擦拭表面污渍,避免使用腐蚀性强的清洁剂。 |

    7. 总结和推荐


    总体来看,HDB-26AFFM-SL7AXX是一款性能优越且用途广泛的高密度D-Sub电缆连接器。它凭借紧凑的设计、可靠的防水性能及灵活的定制选项成为众多行业的理想选择。如果您正在寻找一款能够在复杂环境中稳定工作的连接解决方案,我们强烈推荐这款产品。
    最终评价:
    推荐使用。适合需要高密度信号传输且对环境适应性要求较高的场合。
    以上内容基于Amphenol LTW提供的技术手册整理而成,如有进一步需求请联系官方客服获取详细资料。

HDB-26AFFM-SL7A02参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 散装

HDB-26AFFM-SL7A02厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

HDB-26AFFM-SL7A02数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW D-Sub线缆 AMPHENOL LTW HDB-26AFFM-SL7A02 HDB-26AFFM-SL7A02数据手册

HDB-26AFFM-SL7A02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 143.5759
100+ ¥ 122.9274
500+ ¥ 114.7482
1000+ ¥ 106.4925
库存: 10000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1435.75
直接购买
加入购物车
