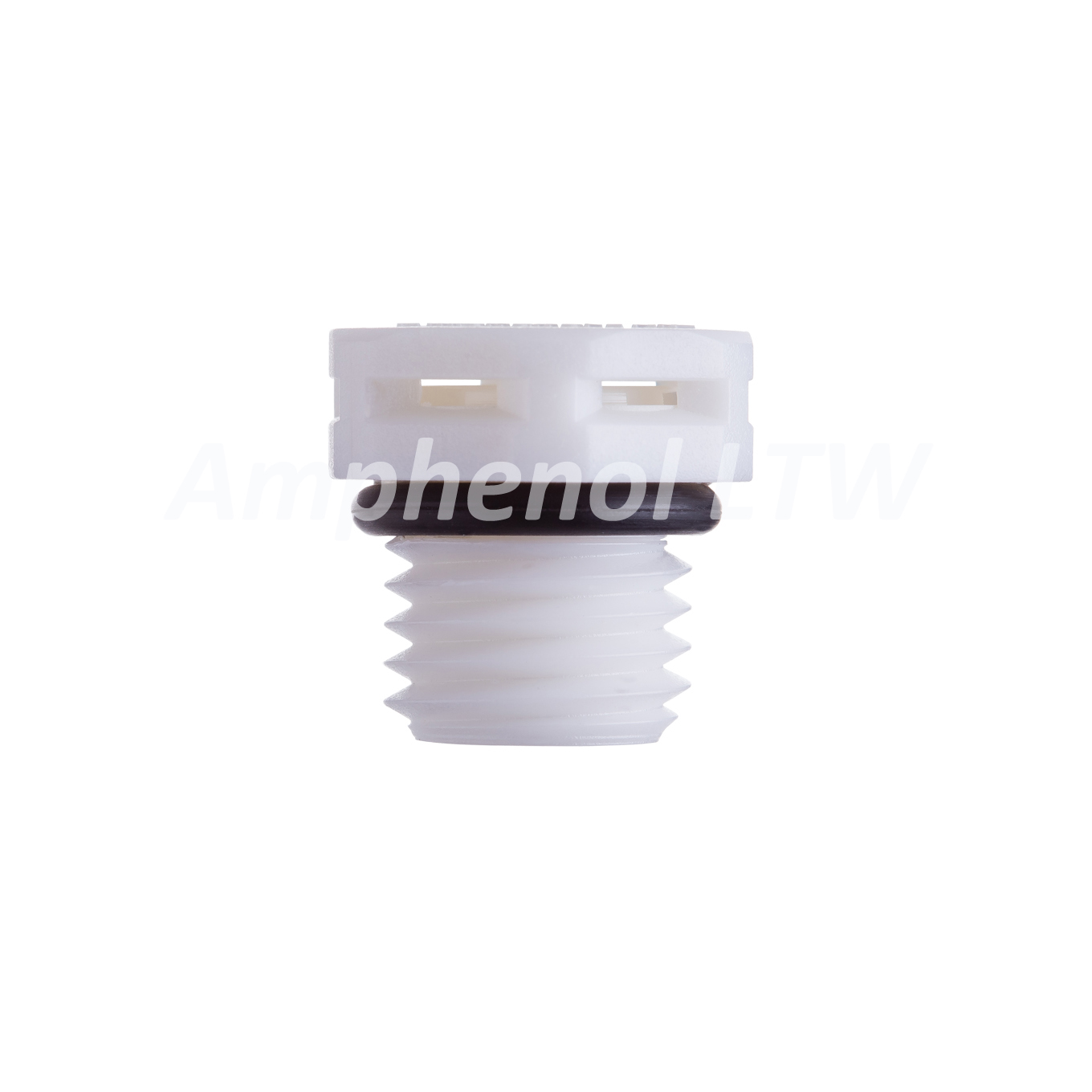

VENT-PS1NCR-O8001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: 盒配件 Polycarbonate (PC) 螺纹安装,面板安装 15.8mm(长度)
供应商型号: QALTW-VENT-PS1NCR-O8001
供应商: Amphenol LTW
标准整包数: 1
AMPHENOL LTW 圆形连接器 VENT-PS1NCR-O8001

VENT-PS1NCR-O8001概述

    电子元器件技术手册解析:Amphenol LTW VENT-PS1NCR系列透气阀

    1. 产品简介


    产品类型: 透气阀(VENT)
    主要功能: 提供透气性,防水防尘,保护设备内部免受外部环境的影响
    应用领域: 适用于各种需要防水防尘且要求高透气性的工业设备,如户外通信设备、医疗仪器、工业控制设备等

    2. 技术参数


    - 连接方式: M121.5
    - 主体材料: PC+ABS,94V-0,UV抗性
    - 膜材料: ePTFE
    - O型圈材料: 硅胶,94V-0
    - 耐压性: 透气量 > 1000 ml/min @ 70 mbar
    - 颜色: 白色(半透明)
    - 防水等级: IP68/IP69K
    - O型圈颜色: 蓝色、黑色、绿色、红色
    - 疏油性: 透气阀型号为“O”时,具有疏油性
    - 安装扭矩: 6.0~8.0 Kgf.cm
    - 安装开孔尺寸: 12.2 mm ± 0.1 mm (直径),厚度范围2.0~3.5 mm

    3. 产品特点和优势


    - 高透气性: 提供超过1000 ml/min @ 70 mbar的透气量,确保设备内部压力平衡,避免气压变化对设备造成影响
    - 防水防尘: 达到IP68/IP69K的防护等级,适用于恶劣环境下的应用
    - 疏油性: 某些型号具有疏油性,可有效防止油污污染
    - 多种颜色选择: 提供蓝色、黑色、绿色和红色等多种颜色选择,满足不同客户的需求
    - 耐候性强: 使用的材料具有良好的紫外线抗性和阻燃性能,适合长期户外使用

    4. 应用案例和使用建议


    - 应用案例: 在某户外通信基站项目中,VENT-PS1NCR系列透气阀被用于设备外壳,有效地提高了设备的防水防尘能力,确保了设备在复杂环境下正常运行
    - 使用建议:
    - 安装前请确保开孔尺寸符合要求,建议使用直径为12.2 mm ± 0.1 mm的开孔
    - 安装时应注意扭矩控制,建议扭矩为6.0~8.0 Kgf.cm,以确保密封性和透气性
    - 对于需要疏油性的应用场合,建议选用具有疏油性的型号

    5. 兼容性和支持


    - 兼容性: 与标准M121.5接口兼容,适用范围广泛
    - 支持: 厂商提供详细的安装指南和技术支持服务,用户可通过官方渠道获取相关资料和帮助

    6. 常见问题与解决方案


    - 问题: 安装时扭矩过大导致O型圈损坏
    解决方案: 调整安装工具,确保扭矩控制在6.0~8.0 Kgf.cm之间
    - 问题: 设备在高温环境下透气性能下降
    解决方案: 通风时应尽量避免高温环境,或选择更适合高温环境的透气阀型号
    - 问题: 设备内部积聚湿气
    解决方案: 定期检查透气阀状态,必要时更换新的透气阀,保持设备的良好通风

    7. 总结和推荐


    综合评估: Amphenol LTW VENT-PS1NCR系列透气阀以其卓越的透气性、防水防尘能力和广泛的适用性,在工业设备中表现出色。其独特的疏油性设计和丰富的颜色选择,使其在市场上具备较高的竞争力
    推荐使用: 鉴于其优异的性能和广泛的应用场景,强烈推荐在需要高透气性和防水防尘的设备中使用VENT-PS1NCR系列透气阀。

VENT-PS1NCR-O8001参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 Polycarbonate (PC)
针脚数 -
触头镀层 - 配接 -
类型 盒配件
长*宽*高 15.8mm(长度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 袋装

VENT-PS1NCR-O8001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

VENT-PS1NCR-O8001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形连接器 AMPHENOL LTW VENT-PS1NCR-O8001 VENT-PS1NCR-O8001数据手册

VENT-PS1NCR-O8001封装设计

查看详情并下载
Symbol
Footprint
3D Model
