HDB-26AMMM-SL7A01

产品分类: D-Sub线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: HDB-26AMMM-SL7A01-ND
供应商: Digi-Key
标准整包数: 1

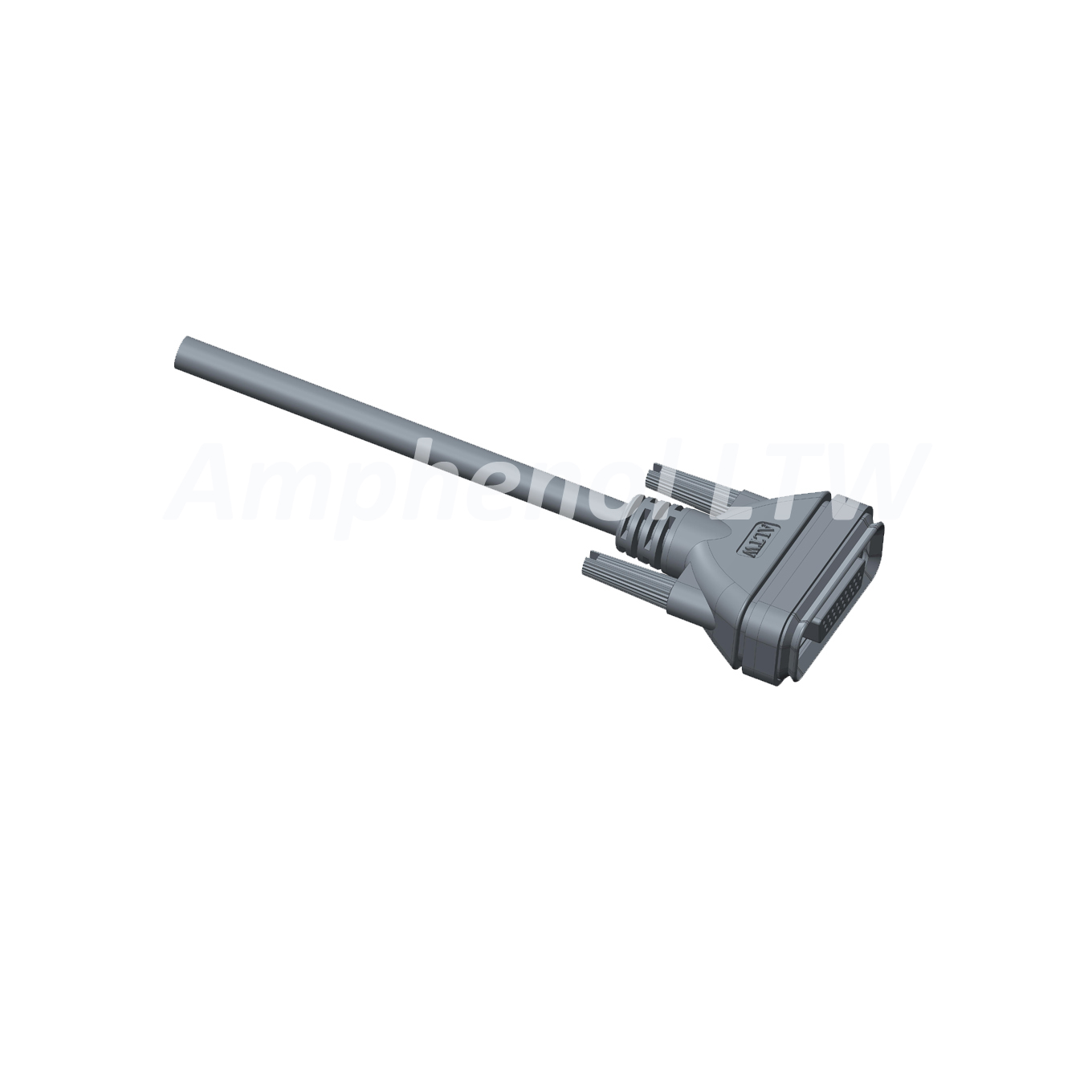

AMPHENOL LTW D-Sub线缆 HDB-26AMMM-SL7A01

HDB-26AMMM-SL7A01概述

    高密度D-SUB连接器技术手册解析

    产品简介


    本产品为高密度D-SUB连接器,型号为HDB-26AMMM-SL7AXX。它是一款紧凑型电缆连接器,适用于多种高密度信号传输场景。主要功能是提供可靠稳定的信号传输接口,广泛应用于工业自动化、医疗设备、通信系统及军事领域。

    技术参数


    | 参数类别 | 规格/值 |

    | 连接器类型 | 高密度D-SUB |
    | 插针数量 | 26PIN |
    | 尺寸(L×W×H) | 20.9mm × 50.6mm × 53.5mm |
    | 额定电压 | ≤300VAC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 防水等级 | IP67 |
    | 外壳材质 | ABS, 黑色 |
    | 插针材质 | 铜合金,镀金 |
    | 塞圈材质 | 三元乙丙橡胶(EPDM),黑色 |
    | 螺丝材质 | 不锈钢,镍镀层 |

    产品特点和优势


    该产品以其高密度设计和优异的防水性能著称,特别适合恶劣环境下的信号传输需求。此外,其灵活的电缆长度选择(0.01米至99米)进一步增强了产品的适用性。镀金插针确保了长期使用的稳定性和低接触电阻。

    应用案例和使用建议


    典型应用场景包括工厂自动化控制系统、户外监控摄像头连接以及船舶通信设备。对于用户而言,在安装时需注意保持良好的密封性以达到IP67防护标准;同时定期检查电缆长度及连接状态有助于延长使用寿命。

    兼容性和支持


    HDB-26AMMM-SL7AXX连接器支持广泛的电缆类型和颜色选项,便于与现有系统集成。制造商提供了详尽的技术文档和技术支持服务,帮助客户解决实际操作中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保所有螺丝紧固到位并重新测试 |
    | 接触不良 | 更换插针组件 |
    | 电缆长度超出预期范围 | 根据需求定制合适长度的电缆 |

    总结和推荐


    综上所述,HDB-26AMMM-SL7AXX高密度D-SUB连接器凭借其紧凑的设计、卓越的防水能力和广泛的适用范围,在众多行业中表现出色。对于需要高性能信号传输且处于苛刻环境下的应用场合,此款产品无疑是理想之选。强烈推荐给对可靠性要求较高的项目团队使用。

HDB-26AMMM-SL7A01参数

参数
3.28' (1.00m)
零件状态 在售
包装方式 散装

HDB-26AMMM-SL7A01厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

HDB-26AMMM-SL7A01数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW D-Sub线缆 AMPHENOL LTW HDB-26AMMM-SL7A01 HDB-26AMMM-SL7A01数据手册

HDB-26AMMM-SL7A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.3152 ¥ 203.4878
10+ $ 20.6648 ¥ 172.9385
30+ $ 19.1235 ¥ 160.04
50+ $ 18.4465 ¥ 154.374
100+ $ 17.5666 ¥ 147.0108
250+ $ 16.4679 ¥ 137.8154
500+ $ 15.683 ¥ 131.2467
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.48
