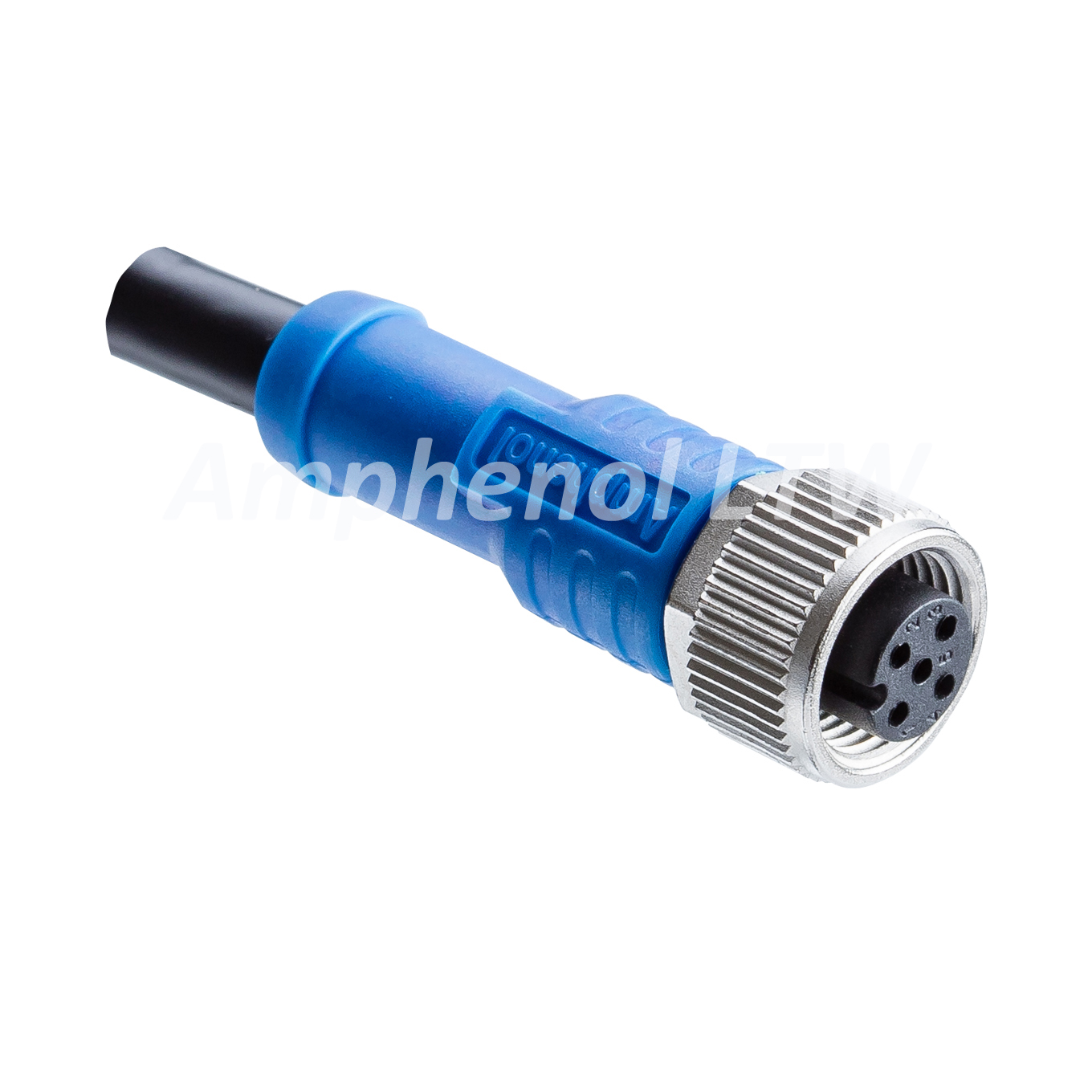

HMC-05BFFM-SL8A04

产品分类: 其他线缆
厂牌: AMPHENOL LTW
产品描述:
供应商型号: HMC-05BFFM-SL8A04
供应商: Master
标准整包数: 1
AMPHENOL LTW 其他线缆 HMC-05BFFM-SL8A04

HMC-05BFFM-SL8A04概述

    NMEA2000 Single Ended Cable HMC-05BFFM-SL8AXX 技术手册解析

    1. 产品简介


    NMEA2000 Single Ended Cable HMC-05BFFM-SL8AXX 是一款专门用于 NMEA2000 协议的单端电缆,广泛应用于船舶、工业自动化和车载通信系统。它能够高效传输数字信号,在恶劣环境下具有高可靠性和耐用性。该电缆由 Amphenol LTW 设计并生产,支持标准 NMEA2000 接口,确保设备间的互操作性。

    2. 技术参数


    以下是该产品的关键技术规格:
    - 连接器类型:Micro-C, F Pin, 金属材质
    - 防水等级:IP68(在 1 米水下可持续工作 24 小时)
    - 连接器外壳材料:PU(聚氨酯),黑色
    - 连接螺母材料:锌合金,镀镍
    - 针脚材质:铜合金,镀金 30u"
    - 外护套材料:PU,蓝色
    - 电缆规格:
    - 导线颜色分配:
    1. Drain (地线):22 AWG
    2. Red (红色):22 AWG
    3. Black (黑色):22 AWG
    4. White (白色):24 AWG
    5. Blue (蓝色):24 AWG
    - 外径(OD):6.7 mm
    - 长度范围:0.1 米至 99 米,长度公差:
    - 0.1 米:±40 mm
    - 0.2 米 ~ 0.5 米:±60 mm
    - 0.6 米 ~ 10 米:±100 mm
    - 11 米 ~ 30 米:±200 mm
    - 31 米 ~ 99 米:±500 mm

    3. 产品特点和优势


    - 高防水性能:达到 IP68 标准,适合极端环境下的稳定运行。
    - 高可靠性:采用耐用的聚氨酯外护套及高性能导体,延长使用寿命。
    - 兼容性强:支持 NMEA2000 协议,可无缝集成于多种设备。
    - 灵活定制:长度范围宽广,可根据需求定制不同长度的产品。

    4. 应用案例和使用建议


    应用场景:
    - 海上船只的通信网络
    - 工业自动化控制
    - 汽车通信系统
    使用建议:
    - 在安装过程中确保连接器完全密封以保持防水性能。
    - 定期检查电缆接头是否有松动或腐蚀现象,及时维护。
    - 根据实际需求选择合适的电缆长度,避免过长导致信号衰减。

    5. 兼容性和支持


    HMC-05BFFM-SL8AXX 支持 NMEA2000 标准接口,兼容大多数相关设备。Amphenol LTW 提供全面的技术支持和售后服务,包括产品咨询、维修服务和定制化方案设计。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 防水性能下降 | 检查连接器密封圈是否损坏,必要时更换密封件。 |
    | 信号传输不稳定 | 确保电缆接头牢固连接,检查是否存在外部干扰。 |
    | 长度超出预期 | 根据实际需求重新选择合适长度的电缆。 |

    7. 总结和推荐


    总体而言,HMC-05BFFM-SL8AXX 是一款高性能、高可靠性的 NMEA2000 单端电缆,特别适用于严苛环境下的数据传输需求。其卓越的防水性能、多样化的长度选择和广泛的应用场景使其在市场上极具竞争力。强烈推荐此产品用于需要稳定连接的工业和船舶通信项目。
    如果您对这款产品感兴趣或有任何疑问,请联系 Amphenol LTW 客户支持团队以获取更多信息和支持!

HMC-05BFFM-SL8A04厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

HMC-05BFFM-SL8A04数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 其他线缆 AMPHENOL LTW HMC-05BFFM-SL8A04 HMC-05BFFM-SL8A04数据手册

HMC-05BFFM-SL8A04封装设计

查看详情并下载
Symbol
Footprint
3D Model
