IRFP4127PBF

产品分类: 场效应管(MOSFET)
产品描述: N沟道 200V 90A
供应商型号: IRFP4127PBF TO-247
供应商: 云汉优选
标准整包数: 30
JSMICRO/深圳杰盛微 场效应管(MOSFET) IRFP4127PBF

IRFP4127PBF概述

    FE IRFP4127PBF 220V N-Channel MOSFET 技术手册

    1. 产品简介


    FE IRFP4127PBF 是一款高性能的220V N-Channel MOSFET(金属氧化物半导体场效应晶体管)。它广泛应用于各种电力电子设备中,如开关模式电源供应(SMPS)、不间断电源(UPS)和功率因数校正(PFC)系统。MOSFET凭借其低导通电阻、快速开关速度及高可靠性,在现代电力电子应用中占据了重要地位。

    2. 技术参数


    以下是FE IRFP4127PBF的技术参数列表,根据技术手册整理得出:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS | 220 | - | - | V |
    | 漏极连续电流 | ID | - | 80 | - | A |
    | 脉冲漏极电流 | IDM | - | 320 | - | A |
    | 栅源电压 | VGSS | ±20 | - | ±20 | V |
    | 单脉冲雪崩能量 | EAS | - | 1960 | - | mJ |
    | 雪崩电流 | IAS | - | 19.8 | - | A |
    | 重复雪崩能量 | EAR | - | 1176 | - | mJ |
    | 功耗 | PD | - | 140 | - | W |
    | 峰值二极管恢复 | dv/dt | - | 5.0 | - | V/μs |
    | 热阻(结至壳) | RthJC | - | 89 | - | °C/W |
    | 热阻(结至环境)| RthJA | - | 60 | - | °C/W |

    3. 产品特点和优势


    FE IRFP4127PBF 的独特功能和优势如下:
    - 快速开关能力:具备优秀的 dv/dt 特性,适合高频开关应用。
    - 完全雪崩测试:确保产品可靠性高,能够承受瞬时过压。
    - 100% 无损检测:通过100%的雪崩测试,保障产品质量。
    - 适用于多种应用场景:从 SMPS 到 UPS 再到 PFC,IRFP4127PBF 的适用范围广,具有很强的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 开关模式电源(SMPS):用于高压侧开关,提升系统效率。
    - 不间断电源(UPS):作为旁路开关,确保系统稳定运行。
    - 功率因数校正(PFC):降低系统功耗,提高能源利用率。
    使用建议:
    - 在选择栅极驱动电阻时,需考虑合适的栅极电荷,以减少开关损耗并提升效率。
    - 注意散热管理,避免长期过热导致产品损坏。
    - 对于高频率应用,选择合适频率下的寄生参数,以减少额外损耗。

    5. 兼容性和支持

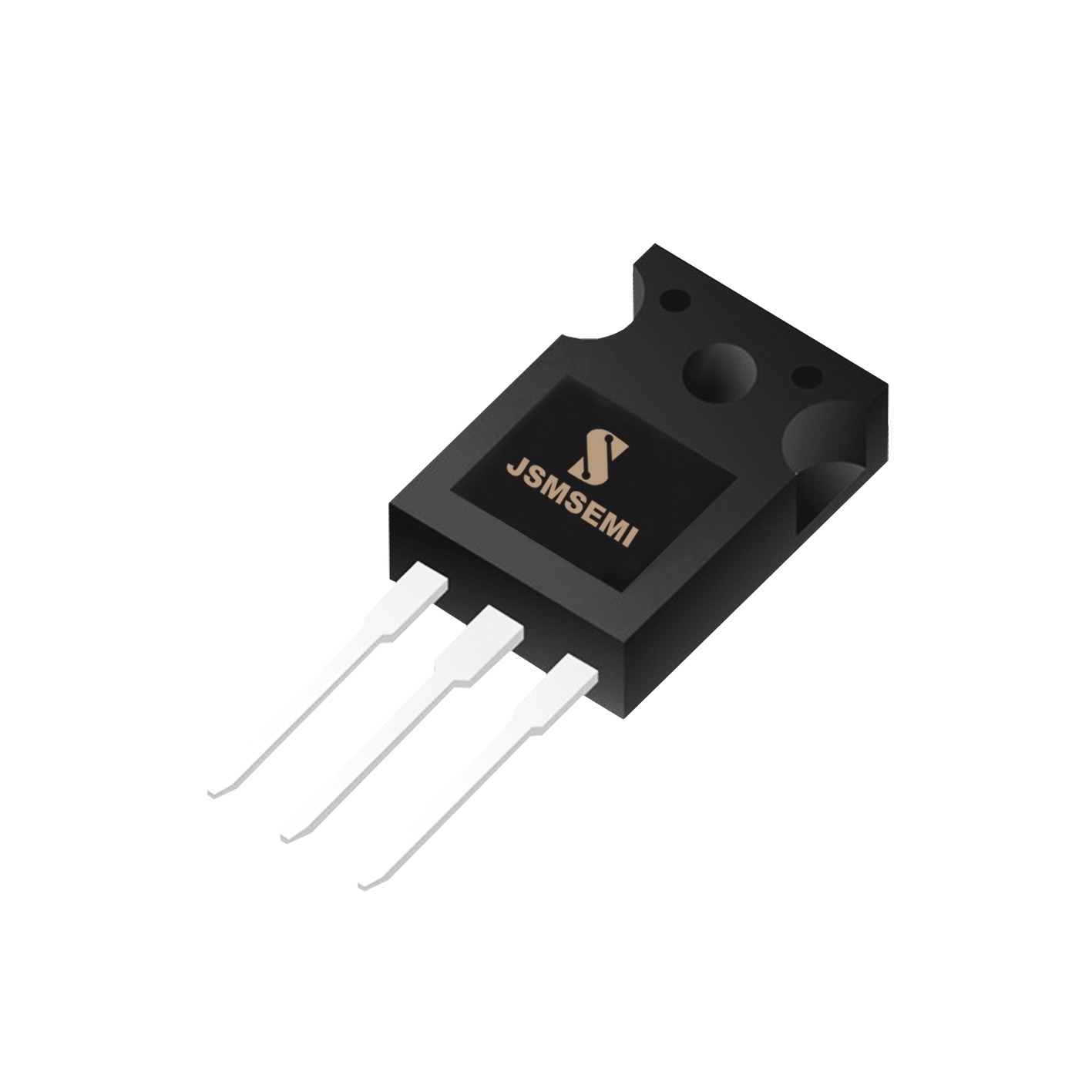

    FE IRFP4127PBF 采用标准的 TO-247 封装,易于与其他标准电路板元件集成。同时,制造商 JSMICRO Semiconductor 提供全面的产品支持,包括详尽的数据手册、技术支持热线和售后服务团队,确保用户在使用过程中获得帮助。

    6. 常见问题与解决方案


    1. 问题:如何正确焊接 TO-247 封装?
    - 解答: 使用正确的焊接温度和时间,避免过度加热导致封装变形或内部损伤。可参考技术手册中的焊接指南进行操作。
    2. 问题:如何避免栅极振荡?
    - 解答: 适当增加栅极电阻值,减小寄生电感的影响。使用屏蔽线连接栅极,减少外部干扰。
    3. 问题:如何测试 MOSFET 的栅源泄漏电流?
    - 解答: 可利用示波器或专用仪器测试 VGS 为±20V 条件下的栅源泄漏电流。注意测试条件要一致,避免误差。

    7. 总结和推荐


    FE IRFP4127PBF 在技术参数上表现出色,特别适用于需要快速开关和高可靠性要求的应用场景。其独特的优势和广泛的适用性使其成为众多电力电子应用的理想选择。强烈推荐在高压电力转换应用中使用该产品,尤其是对性能要求较高的场合。

IRFP4127PBF参数

参数
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 -
通道数量 -
Vgs-栅源极电压 -
最大功率耗散 -
栅极电荷 -
Rds(On)-漏源导通电阻 -
FET类型 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 TO-247

IRFP4127PBF厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

IRFP4127PBF数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 场效应管(MOSFET) JSMICRO/深圳杰盛微 IRFP4127PBF IRFP4127PBF数据手册

IRFP4127PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 6.6
120+ ¥ 6.49
180+ ¥ 6.325
库存: 300000
起订量: 60 增量: 450
交货地:
最小起订量为:60
合计: ¥ 396
直接购买
加入购物车
