BTA08-600B

产品分类: 三极管(BJT)
产品描述: TO-220 双向可控硅晶闸管8A800V
供应商型号: BTA08-600B TO-220-3
供应商: 云汉优选
标准整包数: 50

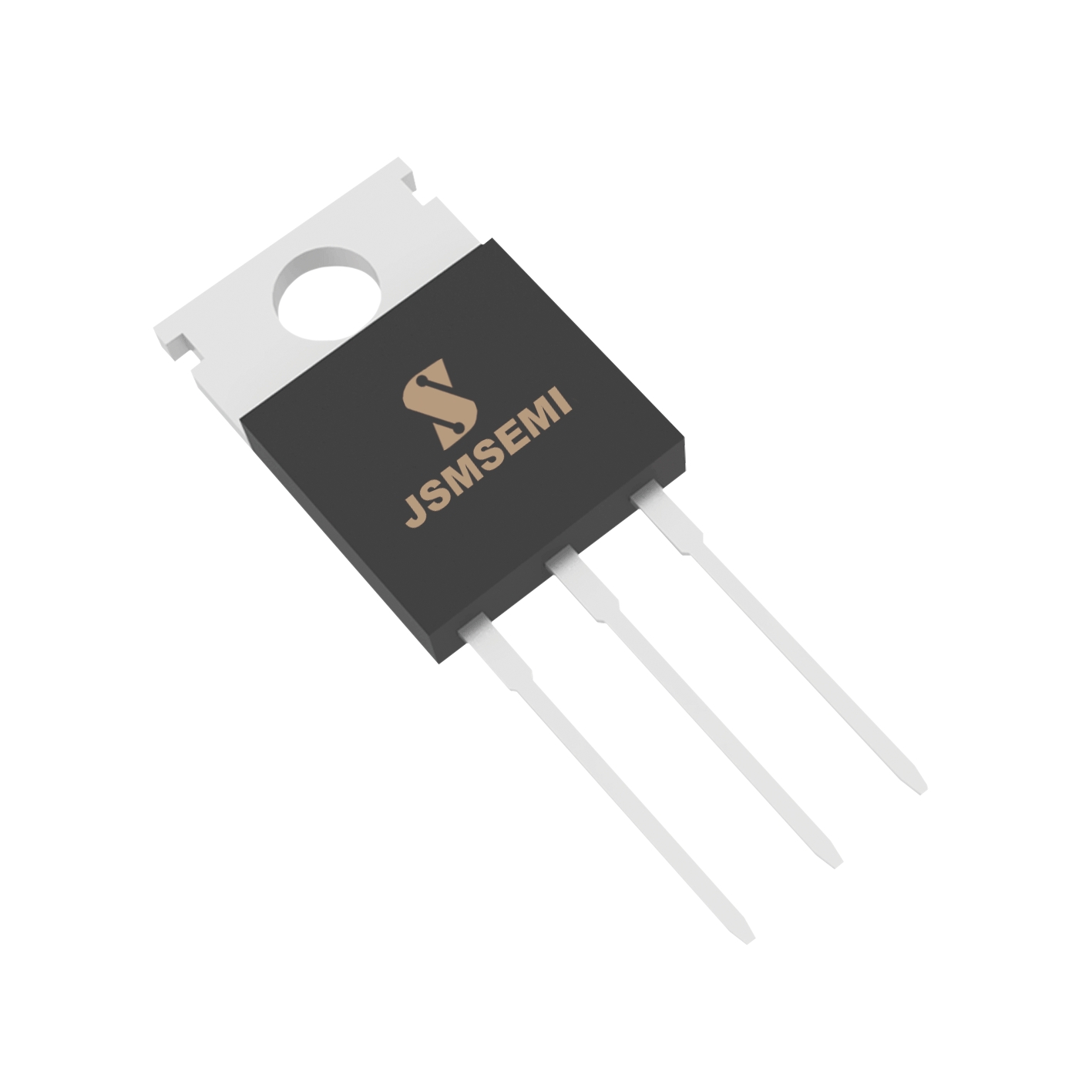

JSMICRO/深圳杰盛微 三极管(BJT) BTA08-600B

BTA08-600B概述


    产品简介


    本产品是一款高性能的双向晶闸管(TRIAC),型号为BTA08-600B。它适用于需要进行电力控制和调节的应用场景,如电机调速、加热系统控制、固态继电器等。此产品具有低阈值电流和高可靠性的特点,能够承受较高的电流冲击,广泛应用于工业自动化、智能家居等领域。

    技术参数


    - 绝对最大额定值
    - RMS正向通态电流:TO-220AB封装,Tc=110°C时最大8A
    - 非重复峰值正向通态电流:60Hz时84A,50Hz时80A
    - 融断I²t值:tp=10ms时36A²s
    - 关断电流上升率:IG = 2xIGT, tr<100ns时50A/us
    - 峰值门极电流:tp=20us时4A
    - 平均门极功率耗散:Tj=125°C时1W
    - 存储温度范围:-40°C至+150°C
    - 工作温度范围:-40°C至+125°C
    - 电气特性
    - IGT:12V, RL=30Ω时最大50mA
    - VGT:最大1.3V
    - VGD:VD=VDRM, RL=3.3kΩ, Tj=125°C时最小0.2V
    - IH:IT=100mA时最大50mA
    - IL:IG=1.2IGT时最大70mA
    - dv/dt:VD=67%VDRM,gate open时最小400V/us
    - dI/dtc:无阻尼时最小7A/ms
    - VTM:ITM=11A,tp=380us,Tj=25°C时最大1.55V
    - Vto:Tj=125°C时最大0.85V
    - Rd:Tj=125°C时最大50mΩ
    - IDRM:VDRM=VRRM,Tj=25°C时最大5uA
    - IRRM:Tj=125°C时1mA

    产品特点和优势


    BTA08-600B双向晶闸管采用SNUBBERLESS™ 和LOGIC LEVEL(3 Quadrants)设计,具备快速响应、低功耗和高可靠性的特点。它的低阈值电流使得触发更加灵敏,而高耐压则确保了在恶劣环境下稳定运行。此外,其紧凑的TO-220AB封装便于安装和散热,适合各种应用场景。

    应用案例和使用建议


    应用案例:
    - 电机调速:在电机驱动系统中,使用BTA08-600B可以实现精准的电机转速控制,减少机械磨损。
    - 加热系统控制:用于家用或工业加热系统中,通过调节电流来精确控制温度。
    使用建议:
    - 在安装时,应注意避免电路过载,合理配置散热片以确保良好的散热效果。
    - 根据应用需求选择合适的驱动信号频率和电流强度,以确保最佳的性能表现。

    兼容性和支持


    BTA08-600B与常见的电路板布局兼容,可直接焊接在FR4材料的PCB上。供应商提供详尽的技术文档和客户支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题一:晶闸管频繁触发不稳定。
    - 解决方法:检查电路中的电压和电流波动情况,必要时增加滤波电容以减少干扰。

    - 问题二:触发后晶闸管不导通。
    - 解决方法:确认门极电流IGT是否达到触发条件,调整门极驱动信号的电压和电流。

    - 问题三:工作过程中出现过热现象。
    - 解决方法:加强散热措施,如添加散热器或改善通风条件。

    总结和推荐


    综上所述,BTA08-600B双向晶闸管凭借其出色的电气特性和可靠性,在电力控制领域表现出色。无论是工业自动化还是家庭应用,这款产品都是一个理想的选择。强烈推荐使用BTA08-600B,以获得最佳的性能和使用体验。

BTA08-600B参数

参数
配置 -
晶体管类型 -
集电极截止电流 -
集电极电流 -
VEBO-最大发射极基极电压 -
最大功率耗散 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 -
VCBO-最大集电极基极电压 -
通用封装 TO-220-3

BTA08-600B厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

BTA08-600B数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 三极管(BJT) JSMICRO/深圳杰盛微 BTA08-600B BTA08-600B数据手册

BTA08-600B封装设计

查看详情并下载
Symbol
Footprint
3D Model
