XHP70B-00-0000-0D0HM430G

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 125° 6V,12V 2.1A,1.05A 圆形 暖白色 2-SMD 贴片安装 7mm*7mm*4.35mm
供应商型号: 2816573
供应商: 海外现货
标准整包数: 1

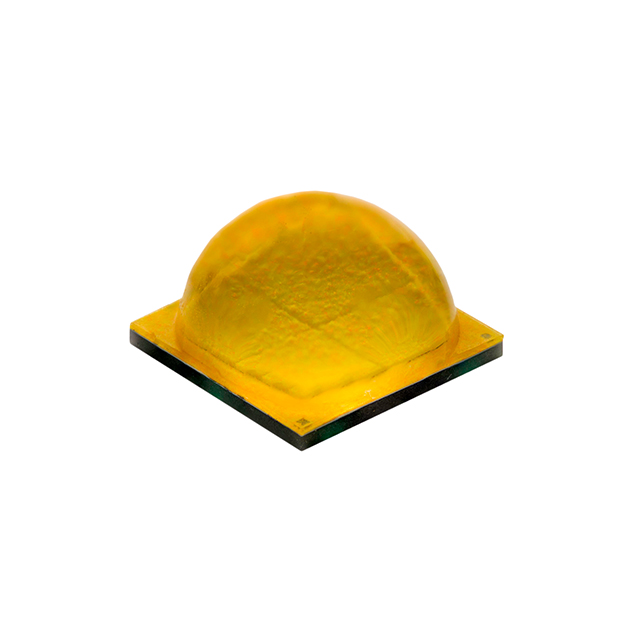

CREE LED 发光二极管 XHP70B-00-0000-0D0HM430G

XHP70B-00-0000-0D0HM430G概述


    产品简介


    Cree XLamp XHP70.2 LED 是一种高性能的高功率LED,属于极端高功率LED系列。它采用了最新的高功率LED技术,显著提升了光密度、电压特性、可靠性和光学性能。相比前一代产品,XHP70.2 LED在相同的7.0 mm x 7.0 mm尺寸下实现了更好的性能。该产品适用于照明制造商,尤其是那些希望以较低成本实现更高系统LPW(每瓦流明)的厂家。它具有无与伦比的光密度和在较高工作温度下的更长寿命,从而能够实现新的创新照明设计。

    技术参数


    - 可配置电压:6 V 或 12 V(由PCB布局决定)
    - 色温选项:EasyWhite®色温范围从2700 K到7000 K,标准ANSI白光色温范围从3000 K到7000 K
    - 显色指数(CRI):标准、70、80和90最小CRI
    - 最大驱动电流:4800 mA(6 V),2400 mA(12 V)
    - 热阻:0.9°C/W
    - 视角:125度
    - 使用寿命:在≤30 °C/85% RH条件下无限期存储
    - 焊接性:符合JEDEC J-STD-020C标准
    - 环保认证:RoHS和REACH合规
    - UL认证:作为UL认可组件,编号为E349212

    产品特点和优势


    1. 高效能:出色的光密度和更低的系统成本,适合各种高要求的应用场景。
    2. 高可靠性:通过严格的预发布测试,确保长期可靠性。
    3. 广泛的色温选择:提供多种色温和显色指数选择,满足不同应用需求。
    4. 优秀的热管理:低热阻设计,提高使用寿命并保持良好的光学特性。

    应用案例和使用建议


    - 商业照明:用于办公室、商场、酒店等场所的灯具设计。考虑到商业空间对色彩一致性的高要求,建议选择显色指数(CRI)较高的版本(如80或90)。
    - 户外照明:由于其出色的光密度和低热阻,非常适合用于路灯和景观照明。建议采用12 V配置以获得更高的驱动电流。
    - 工厂照明:在需要高亮度和大工作温度范围的应用中,XHP70.2 LED是一个理想选择。为保证长时间稳定运行,建议加强散热措施。

    兼容性和支持


    - 兼容性:XLamp XHP70.2 LED与现有PCB设计兼容,可以方便地进行替换升级。
    - 技术支持:提供详细的焊接和安装指南,包括特定的焊接参数和建议的焊锡膏配置。此外,Cree还提供长期的技术支持和质保服务。

    常见问题与解决方案


    1. Q:如何判断LED的色温是否准确?
    - A:检查LED的色坐标(CCx, CCy),确保其落在指定的色温区域内。如果发现偏离,可以更换到其他色温区域的LED。

    2. Q:驱动电流过高导致LED过热怎么办?
    - A:优化热设计,增加散热片或改进散热路径。确保LED的工作温度在规定的范围内。

    3. Q:在焊接过程中出现开裂现象怎么办?
    - A:调整焊接参数,遵循推荐的焊接曲线。使用合适的焊锡膏,并且在焊接后进行适当的冷却。

    总结和推荐


    Cree XLamp XHP70.2 LED是一款卓越的高功率LED产品,适用于多种高要求的照明应用。它具备出色的设计灵活性、高可靠性和优秀的热管理特性,能够帮助照明制造商以较低的成本实现更高效的照明解决方案。我们强烈推荐此产品给寻求高品质和高可靠性的照明设计师和制造商。

XHP70B-00-0000-0D0HM430G参数

参数
测试电流 2.1A,1.05A
显示颜色 暖白色
视角 125°
透镜类型 -
Vf-正向电压 6V,12V
透镜形状 圆形
波长 -
长*宽*高 7mm*7mm*4.35mm
通用封装 2-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XHP70B-00-0000-0D0HM430G厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XHP70B-00-0000-0D0HM430G数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XHP70B-00-0000-0D0HM430G XHP70B-00-0000-0D0HM430G数据手册

XHP70B-00-0000-0D0HM430G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.3174
10+ ¥ 63.5409
50+ ¥ 63.5409
100+ ¥ 62.3856
250+ ¥ 62.3856
500+ ¥ 62.3856
1000+ ¥ 62.3856
库存: 1109
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.31
