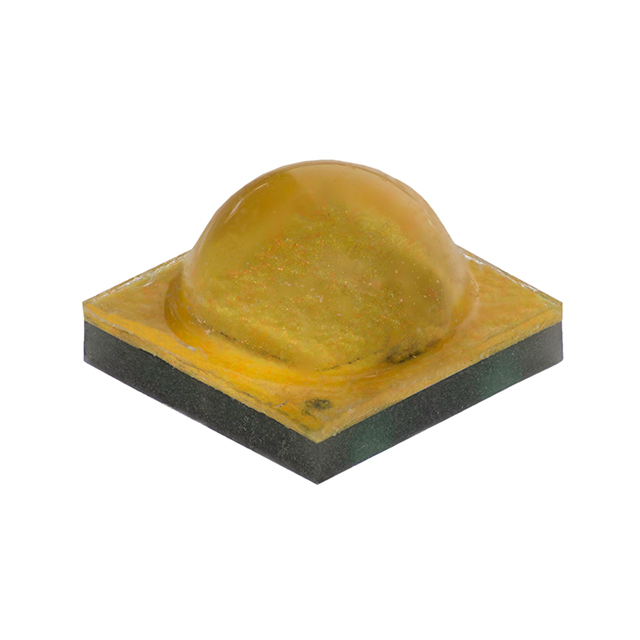

XPGDWT-B1-0000-00LE1

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 125° 3V 圆形 白色 SMD 贴片安装 3.06mm(长度)*3.06mm(宽度)
供应商型号: 2839929
供应商: 海外现货
标准整包数: 1
CREE LED 发光二极管 XPGDWT-B1-0000-00LE1

XPGDWT-B1-0000-00LE1概述


    产品简介


    XLamp® XP-G3 LED 是一种高性能的LED产品,适用于需要高光效和光学控制的应用,如道路照明、便携式照明及园艺照明。其采用3.45毫米紧凑型XP平台,具有优良的光学配件生态系统和系统解决方案,使制造商能够简化设计流程并缩短上市时间。产品提供标准版和S线版两种版本,以满足不同的应用需求。

    技术参数


    - 驱动电流: 白色:最高2000mA,皇家蓝:最高2000mA,光红:最高1500mA
    - 热阻: 白色:1.1°C/W,皇家蓝:0.9°C/W,光红:1.2°C/W
    - 视场角(FWHM): 白色:123°-130°,皇家蓝:123°-130°,光红:123°-130°
    - 温度系数电压: 皇家蓝:-1mV/°C,光红:0mV/°C
    - 反向电压: 1V
    - 正向电压: 随着电流的不同而变化,范围在1.87V至3.2V之间

    产品特点和优势


    1. 多种色温选择: 提供无CRI最小值的白色、70、80和90 CRI的白色,以及皇家蓝和光红版本。
    2. 色域兼容性: 符合ANSI兼容色域分档,可选3步和5步色温设置。
    3. 高温稳定性: 白色和皇家蓝LED在85°C条件下进行分档,光红LED在25°C条件下进行分档。
    4. 高效率和长寿命: S线版本具有更高的效率和更佳的硫化物抗性,适合园艺照明等要求高稳定性的应用。
    5. 热设计友好: 热阻低,具备电气中性热路径,便于散热设计。
    6. 环保合规: 符合RoHS和REACH标准,UL认证组件。

    应用案例和使用建议


    应用案例
    - 道路照明: 由于其高光效和宽视场角,XP-G3非常适合用于道路照明。
    - 便携式灯具: 尤其适合对体积和重量有严格要求的产品,如头灯、手电筒等。
    - 园艺照明: S线版本特别适合需要高稳定性的园艺照明应用。
    使用建议
    - 在安装过程中,确保良好的散热设计,特别是在高功率使用条件下。
    - 对于园艺照明应用,选择S线版本以获得更好的硫化物抗性和可靠性。
    - 在使用过程中,注意避免超过规定的最大驱动电流,以防止过热损坏。

    兼容性和支持


    XP-G3 LED与市面上多数的光学配件兼容,其支持JEDEC J-STD-020再流焊接工艺。Cree LED提供了详尽的技术支持和文档资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 过载导致LED过热。
    - 解决方案: 确保使用符合产品规格的最大驱动电流,并采用良好的散热设计。
    2. 问题: 亮度不足。
    - 解决方案: 检查驱动电流是否足够,并确认光学设计是否合适。
    3. 问题: 色彩偏差。
    - 解决方案: 使用合适的色域分档,并确保使用相同批次的LED。

    总结和推荐


    XLamp® XP-G3 LED是一款高性能且多功能的LED产品,尤其适合高光效和光学控制要求较高的应用场合。其出色的热管理能力和广泛的色温选项使其在市场上具有很高的竞争力。对于需要高稳定性和长寿命的应用,特别是园艺照明,S线版本尤其推荐。总体来说,这是一款值得推荐的产品,适用于各种高端照明应用。

XPGDWT-B1-0000-00LE1参数

参数
测试电流 -
显示颜色 白色
视角 125°
透镜类型 -
Vf-正向电压 3V
透镜形状 圆形
波长 -
长*宽*高 3.06mm(长度)*3.06mm(宽度)
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

XPGDWT-B1-0000-00LE1厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPGDWT-B1-0000-00LE1数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPGDWT-B1-0000-00LE1 XPGDWT-B1-0000-00LE1数据手册

XPGDWT-B1-0000-00LE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0254
10+ ¥ 8.4674
25+ ¥ 8.4674
50+ ¥ 8.1287
100+ ¥ 7.4513
500+ ¥ 7.4513
库存: 396
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.02
