首页  >  产品百科  >  QLS6A-FKW-CNSNSF043

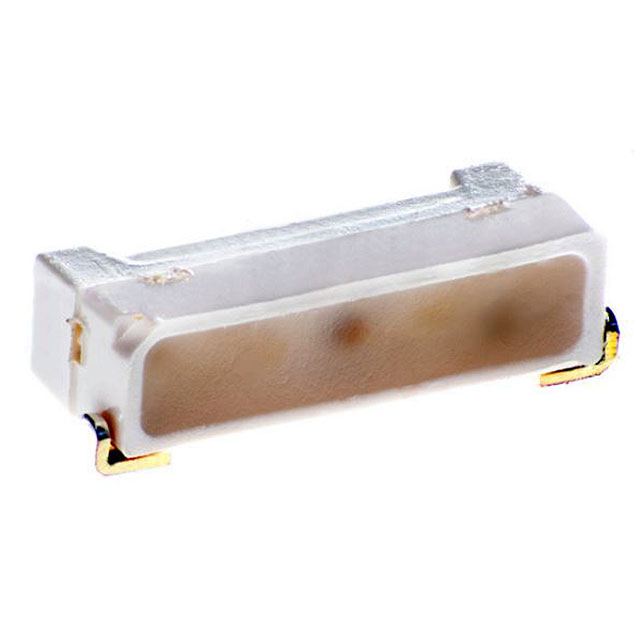

QLS6A-FKW-CNSNSF043

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 622nm(红色),530nm(绿色),470nm(蓝色) 2.1V,3V,3.1V 14mA Red,12mA Green,16mA Blue 带平顶,矩形 红,红色,绿,绿色,蓝,蓝色 PLCC-6 贴片安装 4.45mm*1.5mm*1.3mm
供应商型号: UA-QLS6A-FKW-CNSNSF043
供应商: 海外现货
标准整包数: 3000
CREE LED 发光二极管 QLS6A-FKW-CNSNSF043

QLS6A-FKW-CNSNSF043概述


    产品简介


    QLS6A-FKW是一款由Cree LED推出的PLCC6封装的三合一表面贴装LED(含齐纳二极管保护)。这类表面贴装LED采用工业标准的PLCC6封装,适用于多种高亮度、宽视角的应用场景。QLS6A-FKW特别适合用于室内标识显示,例如全彩色视频屏幕、装饰照明和娱乐设备等。

    技术参数


    | 项目 | 参数范围 |

    | 尺寸(mm) | 4.7 x 1.5 x 1.3 |
    | 主导波长 | 红色 (619 - 624nm) |
    绿色 (520 - 540nm) |
    蓝色 (460 - 480nm) |
    | 发光强度(mcd) | 900-2800 |
    | 最大正向电流 | 红色:30mA |
    绿色:20mA |
    蓝色:20mA |
    | 最大峰值正向电流 | 红色:200mA |
    绿色:100mA |
    蓝色:100mA |
    | 最大反向电压 | 5V |
    | 最大功率耗散 | 红色:78mW |
    绿色:76mW |
    蓝色:76mW |
    | 工作温度范围 | -40 ~ +85°C |
    | 储存温度范围 | -40 ~ +100°C |

    产品特点和优势


    QLS6A-FKW的优势在于其高亮度和宽视角设计,使其非常适合室内标识显示。此外,它还具有低功耗、环保无铅以及符合RoHS标准等特点。产品独特的三色组合和多亮度等级选择为不同的应用场景提供了极大的灵活性。

    应用案例和使用建议


    - 应用案例:QLS6A-FKW常用于制作全彩色视频屏幕,通过精准的颜色控制实现逼真的画面效果。同时,在装饰照明方面也有广泛应用,如室内外装饰灯具等。
    - 使用建议:在使用时,应避免对LED施加机械应力,特别是在焊接过程中要控制好焊接时间和温度。同时,在组装时建议使用专门的吸嘴以避免损坏LED表面。

    兼容性和支持


    QLS6A-FKW与大多数标准的SMT生产线兼容,可以轻松集成到现有系统中。Cree LED还提供详尽的技术支持文档,帮助客户更好地理解和使用该产品。对于购买该产品的用户,建议阅读相关文档了解具体操作步骤及注意事项。

    常见问题与解决方案


    - 问题:如何清洁QLS6A-FKW?
    - 解决方案:建议仅使用异丙醇(IPA)清洁,保持时间不超过一分钟,并在室温下干燥至少15分钟后再使用。
    - 问题:如何存储QLS6A-FKW?
    - 解决方案:产品应在低于40°C和湿度小于90%的条件下存储,超过12个月需重新烘焙。
    - 问题:如何进行焊接?
    - 解决方案:建议使用25瓦以下的烙铁,并确保焊接时间不超过2秒,同时避免环氧树脂与烙铁尖接触。

    总结和推荐


    总体而言,QLS6A-FKW以其高性能、宽视角和多种应用潜力,成为了一款极具竞争力的产品。它的高亮度和颜色准确性使其成为室内标识和装饰的理想选择。如果需要一款性能可靠、易集成且用途广泛的LED灯,QLS6A-FKW无疑是一个值得推荐的选择。无论是在全彩视频显示屏还是装饰照明领域,这款LED都能展现出卓越的性能。然而,在实际应用中还需注意正确使用方法以确保产品长期稳定运行。

QLS6A-FKW-CNSNSF043参数

参数
测试电流 14mA Red,12mA Green,16mA Blue
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 -
透镜类型 -
Vf-正向电压 2.1V,3V,3.1V
透镜形状 带平顶,矩形
波长 622nm(红色),530nm(绿色),470nm(蓝色)
长*宽*高 4.45mm*1.5mm*1.3mm
通用封装 PLCC-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QLS6A-FKW-CNSNSF043厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

QLS6A-FKW-CNSNSF043数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED QLS6A-FKW-CNSNSF043 QLS6A-FKW-CNSNSF043数据手册

QLS6A-FKW-CNSNSF043封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3175 ¥ 2.6607
库存: 0
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
