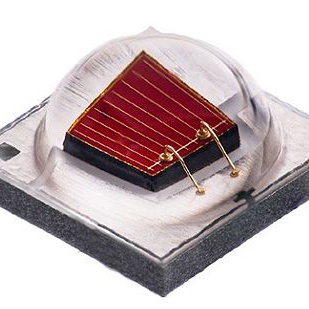

XPEBPA-L1-R250-00C01

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED PC 琥珀色LED, XLamp XP-E2系列, 3535封装, 波长590 nm, 100 lm, 3.45 x 3.45 x 2.26mm
供应商型号: 9047351
供应商: 海外现货
标准整包数: 5
CREE LED 发光二极管 XPEBPA-L1-R250-00C01

XPEBPA-L1-R250-00C01概述

    Cree® XLamp® XP-E2 LED 技术手册

    1. 产品简介


    产品类型: Cree® XLamp® XP-E2 LED 是一种高性能的单颗LED,提供高光输出和最大效能。
    主要功能:
    - 增加了最高达20%的光输出。
    - 提供单一LED点光源,适合精确光学控制。
    - 脚印与原始XP-E相同,便于升级,同时缩短设计周期。
    应用领域:
    - LED更换灯
    - 室外照明
    - 便携式照明
    - 室内定向照明
    - 应急车辆照明
    - 建筑照明

    2. 技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻,结到焊点(白光、皇家蓝、蓝色) | °C/W | 9
    | 热阻,结到焊点(绿色) | °C/W | 15
    | 视角(半峰全宽)(白光) | ° | 110
    | 视角(半峰全宽)(皇家蓝、蓝色、绿色) | ° | 135
    | 驱动电流 | mA | 1000
    | 反向电压 | V |
    | 正向电压(350 mA,85°C)(白光) | V | 2.9 | 3.2
    | 正向电压(700 mA,85°C)(白光) | V | 3.05
    | 正向电压(1000 mA,85°C)(白光) | V | 3.15
    | 二极管结温 | °C | 154

    3. 产品特点和优势


    独特功能:
    - 多种颜色可选(白色、户外白色、80-90 CRI白色、皇家蓝、蓝、绿、PC琥珀色、琥珀色、红橙色及红色)。
    - ANSI兼容色度盒。
    - 白光色度在85°C下分箱。
    - 最大驱动电流为1 A。
    - 热阻低至5°C/W。
    - 视角广(110°-135°)。
    - 静电放电耐受电压高(800 V,HBM标准)。
    - 符合RoHS和REACH标准。
    - UL® 认证组件(E349212)。
    优势:
    - 可以无缝升级现有产品,而无需更改设计。
    - 提供高光输出和最大效能,适用于各种照明需求。
    - 低热阻和高可靠性使其适用于苛刻的应用环境。

    4. 应用案例和使用建议


    应用场景:
    - LED替换灯
    - 户外和室内照明
    - 便携式照明设备
    - 应急车辆照明
    - 建筑照明
    使用建议:
    - 在设计产品时,应考虑其低热阻特性,合理规划散热系统。
    - 根据应用环境选择合适的色度盒和电流等级,确保照明效果符合预期。
    - 使用时注意防静电保护,避免损坏。

    5. 兼容性和支持


    - 兼容性: 与JEDEC J-STD-020C兼容,方便回流焊接。
    - 支持: 制造商提供详细的安装指南和技术支持,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    问题1: LED亮度不足。
    - 解决方案: 检查驱动电流是否设置正确,增加驱动电流到推荐值。
    问题2: 产品温度过高。
    - 解决方案: 重新设计散热系统,确保良好的热传导。
    问题3: 静电放电导致损坏。
    - 解决方案: 在组装过程中采取适当的防静电措施。

    7. 总结和推荐


    总结:
    Cree® XLamp® XP-E2 LED 是一款高性能LED,提供了高光输出和最大效能。其低热阻、宽视角和多种颜色选项使其成为多种应用的理想选择。同时,制造商提供了详尽的技术文档和支持服务,有助于用户更好地利用这一产品。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐Cree® XLamp® XP-E2 LED用于需要高光输出和高效能的各类照明项目。

XPEBPA-L1-R250-00C01参数

参数
视角 110°
透镜类型 -
Vf-正向电压 2.94V
透镜形状 圆形
波长 590nm
测试电流 350mA
显示颜色 琥珀色
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPEBPA-L1-R250-00C01厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。
