C503B-BCS-CW0X0452

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 470nm 30° 3.2V 20mA 圆形,带圆顶 透明 无色,蓝色 标准安装,通孔安装 5.8mm*5.8mm*12.7mm
供应商型号: C503B-BCS-CW0X0452CT-ND
供应商:
标准整包数: 1

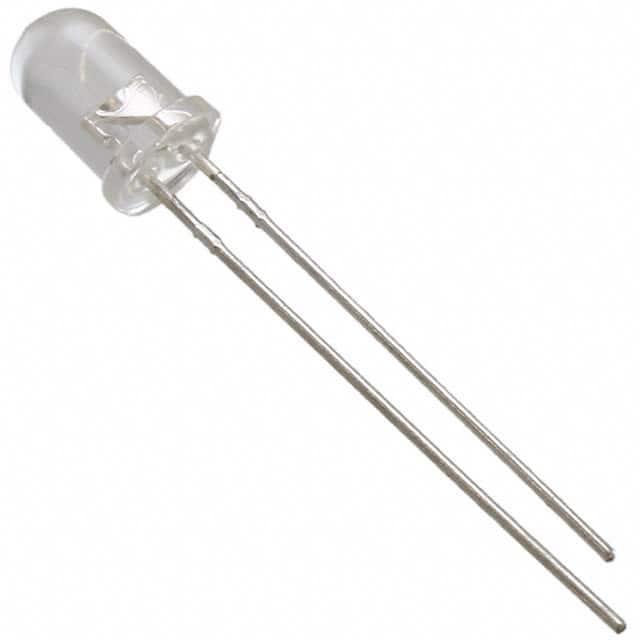

CREE LED 发光二极管 C503B-BCS-CW0X0452

C503B-BCS-CW0X0452概述

    Cree® 5-mm Blue and Green Round LED

    产品简介


    Cree® 5-mm Blue and Green Round LED(型号C503B-BCS/BCN/GCS/GCN)是 Cree 公司的一款高性能LED灯。这款LED具有直径为5毫米的圆形设计,提供蓝色和绿色两种颜色选项。它具备出色的光输出性能,在阳光直射下仍能保持良好的可读性,适合各种户外信号和标识应用。

    技术参数


    | 参数名称 | 规格范围 |

    | 尺寸(mm) | 5 |
    | 颜色和典型主波长 | 蓝色:470nm,绿色:527nm |
    | 发光强度(mcd) | 蓝色:2130-12000
    绿色:5860-32900 |
    | 视角 | 30度 |
    | 最大正向电流(mA) | 30 |
    | 峰值正向电流(mA) | ≤100 |
    | 反向电压(V) | 5 |
    | 功率耗散(mW) | 120 |
    | 工作温度范围(°C) | -40 ~ +95 |
    | 存储温度范围(°C) | -40 ~ +100 |
    | 引脚焊接温度(℃) | ≤260℃(最大持续3秒) |

    产品特点和优势


    - 高可靠性:采用先进的光学级环氧树脂制造,具有优异的高温和高湿度耐受性,适用于室外信号和标识应用。
    - 优异的光输出:发光稳定,能在长时间内保持出色的亮度表现。
    - 环保材料:符合RoHS标准,无铅设计,环保安全。
    - 宽泛的色温和亮度范围:提供多种色温和亮度选择,满足不同应用需求。

    应用案例和使用建议


    - 电子标志和信号:用于道路标志、广告牌、加油站标志等。
    - 显示和指示:适用于电子显示屏、娱乐场所等。
    使用建议:
    1. 安装时避免直接注视:强烈建议不要直接注视LED灯光,以免损伤眼睛。
    2. 机械应力防护:安装过程中避免对LED施加任何应力,特别是在加热时。焊接后需要将LED保护好,直到温度降至40°C以下。
    3. 包装和存储:LED装在抗静电袋内,防止机械冲击。运输时需避免水和湿气接触。

    兼容性和支持


    - 兼容性:本款LED可与其他标准5mm LED封装兼容。
    - 技术支持:请联系Cree公司的授权代表获取详细的技术支持和服务。

    常见问题与解决方案


    1. LED闪烁不稳定:
    - 解决办法:检查电路连接是否正常,确保电源稳定。
    2. 发光强度下降:
    - 解决办法:确认使用正确的电流和电压设置,如有必要,重新焊接LED。

    总结和推荐


    Cree® 5-mm Blue and Green Round LED凭借其卓越的光输出性能、稳定性及环保特性,在各种户外标识和显示应用中表现出色。其优越的设计和广泛的适用性使其成为市场上极具竞争力的产品之一。因此,我们强烈推荐这款产品用于需要高可靠性和良好光输出的场合。

C503B-BCS-CW0X0452参数

参数
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.2V
长*宽*高 5.8mm*5.8mm*12.7mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

C503B-BCS-CW0X0452厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

C503B-BCS-CW0X0452数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED C503B-BCS-CW0X0452 C503B-BCS-CW0X0452数据手册

C503B-BCS-CW0X0452封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.2829 ¥ 2.245
100+ $ 0.2361 ¥ 1.9565
1000+ $ 0.2122 ¥ 1.7583
库存: 2486
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.52
