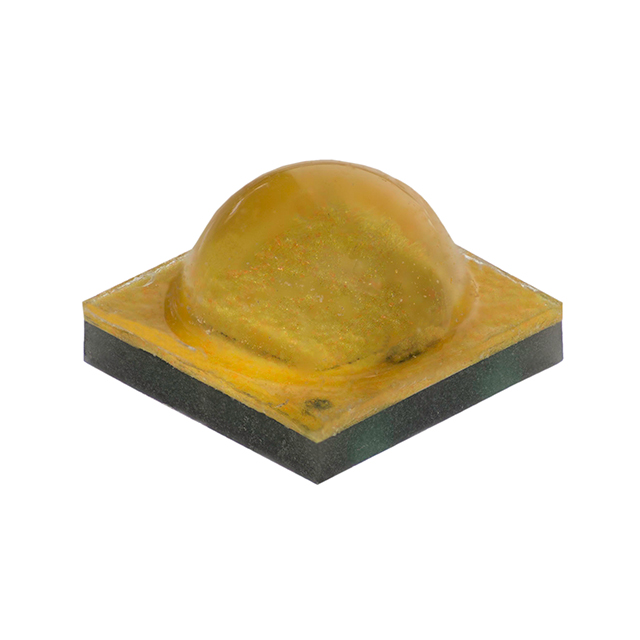

XPGDWT-B1-0000-00LE5

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 125° 2.73V 350mA 圆形 白色 SMD 贴片安装 3.45mm*3.45mm*2.39mm
供应商型号: 2839932
供应商: 海外现货
标准整包数: 1
CREE LED 发光二极管 XPGDWT-B1-0000-00LE5

XPGDWT-B1-0000-00LE5概述


    产品简介


    XLamp® XP-G3 LED
    XLamp® XP-G3 LED 是一款高功率的LED,专为方向性、高流明照明应用设计,例如道路照明、便携式照明及园艺照明。这些灯具对效能和光学控制要求极高。XP-G3 LED 基于成熟的3.45毫米平台设计,拥有卓越的光学子生态系统,使照明制造商能够简化设计过程并缩短上市时间。该系列提供多种版本,包括标准版和S线版。S线版在效率、硫化物抵抗性和系统级可靠性方面进行了改进,特别适用于传感器和开关应用常见的通用和园艺照明场合。

    技术参数


    | 特性 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻(结到焊点) - 白色 | °C/W | 1.1 | - | - |
    | 热阻(结到焊点) - 蓝色皇家 | °C/W | 0.9 | - | - |
    | 热阻(结到焊点) - 照相红 | °C/W | 1.2 | - | - |
    | 视角(半高全宽) - 白色 | 度 | 123 | 130 | - |
    | 直流正向电流 - 白色、蓝色皇家 | mA | 200 | - | - |
    | 直流正向电流 - 照相红 | mA | 1500 | - | - |
    | 反向电压 | V | - | 1 | - |
    | 正向电压(350 mA, 85 °C) - 白色 | V | 2.70 | 2.9 | - |
    | 正向电压(350 mA, 25 °C) - 蓝色皇家 | V | 2.79 | 3.0 | - |
    | 正向电压(350 mA, 25 °C) - 照相红(标准) | V | 1.99 | 2.0 | - |
    | 正向电压(350 mA, 25 °C) - 照相红(S线) | V | 1.87 | 2.0 | - |

    产品特点和优势


    - 高效率:在不同电流和温度下保持稳定的正向电压和高流明输出。
    - 良好的热管理:低热阻设计确保在高功率运行时的稳定性和可靠性。
    - 多色选项:提供无CRI限制的白光、蓝光、照相红等多种颜色选择。
    - 优异的耐硫性:S线版本的LED在系统级可靠性方面表现出色,特别是在通过开关和调光周期时。
    - ANSI兼容性:符合ANSI标准的色彩分档,使得安装和配对更加简便。

    应用案例和使用建议


    应用场景:
    - 道路照明:用于路灯和高速公路照明,保证高亮度且长寿命。
    - 便携式照明:适合手持设备、自行车灯和其他需要便携光源的应用。
    - 园艺照明:适用于植物生长灯,提供精确的光照条件。
    使用建议:
    - 在设计电路时,要确保适当的散热措施以维持LED的稳定性。
    - 考虑到不同颜色版本的电流和电压差异,在测试过程中确保参数匹配。
    - 对于高功率应用,建议使用散热片或其他外部冷却装置来优化散热效果。

    兼容性和支持


    兼容性:
    - XLamp® XP-G3 LED 与现有的光学系统和电路设计高度兼容,可轻松集成到现有产品中。
    支持和服务:
    - 该产品已经通过UL认证(E349212),并且符合RoHS和REACH标准。
    - 供货商提供详尽的技术文档和支持服务,帮助客户快速完成设计和测试过程。

    常见问题与解决方案


    Q1:如何正确连接LED?
    A1:确保正负极连接正确,使用正确的驱动电流以避免过载和损坏。
    Q2:如何提高LED的寿命?
    A2:提供良好的散热环境,尽量减少环境温度的影响,并遵循推荐的工作电流和电压范围。

    总结和推荐


    综上所述,XLamp® XP-G3 LED 是一款高性能的LED,具有高效率、优良的热管理和广泛的适用性。它不仅能满足道路照明、便携式照明及园艺照明的要求,还具备优异的耐硫性和ANSI兼容性。如果您正在寻找一款可靠且高效的LED光源,XLamp® XP-G3 LED是一个值得考虑的选择。我们强烈推荐使用这款产品,特别是对于需要长时间高效工作的应用场景。

XPGDWT-B1-0000-00LE5参数

参数
Vf-正向电压 2.73V
透镜形状 圆形
波长 -
测试电流 350mA
显示颜色 白色
视角 125°
透镜类型 -
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPGDWT-B1-0000-00LE5厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPGDWT-B1-0000-00LE5数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPGDWT-B1-0000-00LE5 XPGDWT-B1-0000-00LE5数据手册

XPGDWT-B1-0000-00LE5封装设计

查看详情并下载
Symbol
Footprint
3D Model
