XHP50A-01-0000-0D0HG430G

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 120° 6V,12V 1.4A,700mA 圆形 暖白色 SMD 贴片安装 5mm*5mm*3.71mm
供应商型号: ZT-XHP50A-01-0000-0D0HG430G
供应商: 海外现货
标准整包数: 1

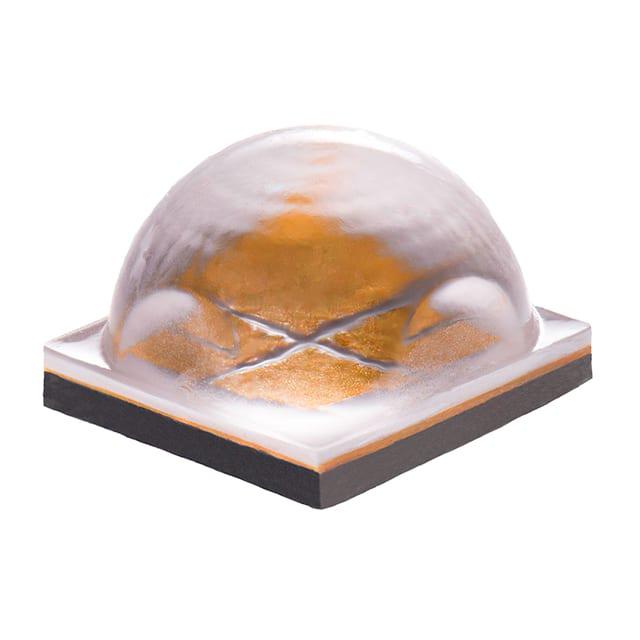

CREE LED 发光二极管 XHP50A-01-0000-0D0HG430G

XHP50A-01-0000-0D0HG430G概述

    Cree® XLamp® XHP50 LEDs 技术手册解析

    产品简介


    产品类型:Cree® XLamp® XHP50 LED是一款基于SC5 Technology™平台的高性能LED产品,属于Extreme High Power (XHP)系列,专为高功率照明应用设计。
    主要功能:该产品提供极高的光输出密度,同时保持良好的可靠性。在最大电流下,其光输出是行业中最亮单芯片LED(XM-L2)的两倍,且不增加封装尺寸。
    应用领域:广泛应用于工业照明、户外照明、舞台照明及各类商业照明场景,因其高亮度和可靠性的特性,使其适用于要求严格的高功率照明应用。

    技术参数


    - 输入电压:可配置为6V或12V,由PCB布局决定。
    - 温度系数:6V时为-4.5mV/℃,12V时为-9mV/℃。
    - 驱动电流:6V配置下的最大驱动电流为3000mA;12V配置下的最大驱动电流为1500mA。
    - 热阻:从结点到焊点的热阻为1.2°C/W。
    - 视角:全波半宽(FWHM)视角为120°。
    - CRI (显色指数):提供标准、70、80、90最小CRI选项。
    - 工作条件:结温测试在85°C下进行,12V下工作电流为700mA,6V下工作电流为1400mA。

    产品特点和优势


    - 高光效:相比业内最亮的单芯片LED,XHP50在相同功率条件下提供双倍的光输出,而不会增加封装面积。
    - 宽范围色温:提供从2700K到7000K的不同色温选项,满足不同应用场景的需求。
    - 长寿命:能够在高温环境下保持更长的使用寿命,提升系统可靠性。
    - 低热阻:仅为1.2°C/W,有助于更好地散热,提高整体效率。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于舞台灯光、工业照明、户外广告牌等领域。在舞台灯光方面,它能够提供均匀且明亮的光照,增强视觉效果。
    - 使用建议:在高功率应用中,应注意合理设计散热结构以保证LED的最佳性能和延长使用寿命。此外,针对不同应用场景,可以灵活选择合适的色温和驱动电流设置。

    兼容性和支持


    - 兼容性:该产品支持多种电压配置(6V和12V),可与各种电路板配合使用,适用于不同的供电系统。
    - 支持服务:作为Cree产品,用户可以享受到专业的产品咨询和技术支持服务,确保产品的长期稳定运行。

    常见问题与解决方案


    1. 问题:在高电流驱动下,LED的温度过高。
    - 解决方案:设计有效的散热机制,如添加散热片或使用高效的散热材料。
    2. 问题:LED颜色出现漂移现象。
    - 解决方案:检查驱动电流和温度是否符合规范,必要时调整系统参数。
    3. 问题:电源波动影响LED稳定性。
    - 解决方案:安装稳压电源或滤波器以减少电压波动对LED的影响。

    总结和推荐


    综上所述,Cree® XLamp® XHP50 LED凭借其高光效、宽色温范围和长寿命等优势,在各类高功率照明应用中表现出色。无论是从技术性能还是市场应用角度考虑,这款产品都是照明系统设计的理想选择。因此,强烈推荐用户在需要高功率、高可靠性的照明应用中选用此产品。

XHP50A-01-0000-0D0HG430G参数

参数
Vf-正向电压 6V,12V
透镜形状 圆形
波长 -
测试电流 1.4A,700mA
显示颜色 暖白色
视角 120°
透镜类型 -
长*宽*高 5mm*5mm*3.71mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XHP50A-01-0000-0D0HG430G厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XHP50A-01-0000-0D0HG430G数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XHP50A-01-0000-0D0HG430G XHP50A-01-0000-0D0HG430G数据手册

XHP50A-01-0000-0D0HG430G封装设计

查看详情并下载
Symbol
Footprint
3D Model
