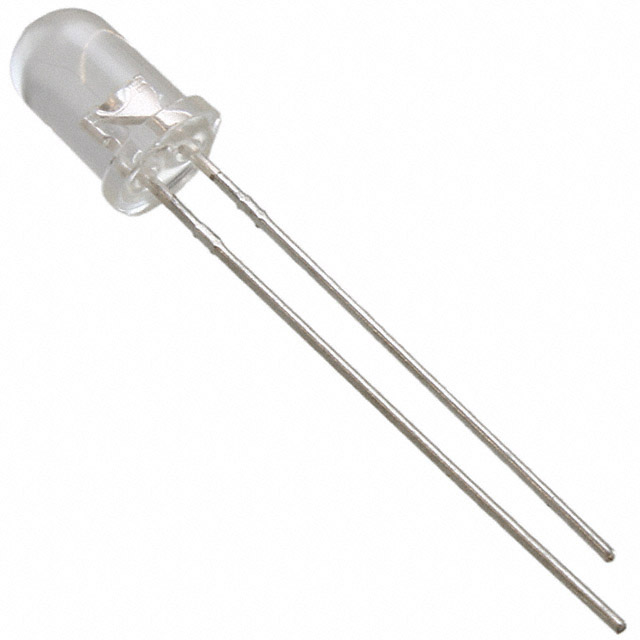

C503C-WAN-CBbDb152

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 9μm(K) 15° 3.2V 20mA 圆形,带圆顶 透明 冷色,无色 标准安装,通孔安装 5.8mm*5.8mm*10.3mm
供应商型号: UA-C503C-WAN-CBBDB152
供应商: 海外现货
标准整包数: 2500
CREE LED 发光二极管 C503C-WAN-CBbDb152

C503C-WAN-CBbDb152概述


    产品简介


    C503C-WAS/WAN: 5-mm Round White LEDs
    C503C-WAS/WAN系列的5毫米圆形白光LED提供卓越的光输出性能,适用于户外阳光下的可读性要求较高的场景。这些LED灯具采用先进的光学级环氧树脂制成,具有出色的高温和高湿度耐受性,特别适合照明和指示应用。此外,其环氧树脂含有紫外线抑制剂,提供了额外的UV防护,使其适用于户外环境。

    技术参数


    - 尺寸: 5毫米
    - 颜色温度:
    - 冷白色: 最小值(4600K),典型值(9000K)
    - 发光强度 (mcd): 20150-46100
    - 视角: 15°
    - 正向电压 (V): 3.2 - 4.0 (IF = 20mA)
    - 反向电流 (μA): 100 (VR = 5V)
    - 最大正向电流: 30mA
    - 峰值正向电流: 100mA
    - 最大反向电压: 5V
    - 功率耗散: 120mW
    - 操作温度范围: -40°C ~ +95°C
    - 存储温度范围: -40°C ~ +100°C
    - 焊接温度: 最大260°C,持续3秒(距环氧灯泡底部3mm处)

    产品特点和优势


    1. 高效能: 高光输出,优异的户外可读性。
    2. 耐用性: 高温、高湿度环境下依然稳定可靠。
    3. 环保: 无铅、符合RoHS标准。
    4. 多种封装选项: 适用于不同需求的用户。

    应用案例和使用建议


    应用场景
    - 火把照明
    - 通道字母标识
    - 零售展示照明
    使用建议
    - 在进行焊接时,应严格按照规范操作,以确保焊接质量和产品的可靠性。
    - 建议使用波峰焊接方法,避免机械应力对LED造成损坏。
    - 在装配过程中,避免过度弯曲引脚,以防断裂。

    兼容性和支持


    - C503C-WAS/WAN系列LED具有广泛的兼容性,适用于各种灯具和设备。
    - 厂商提供了详细的焊接指南和技术文档,帮助用户正确使用和维护产品。

    常见问题与解决方案


    1. 问题: LED灯不亮。
    - 解决方案: 检查焊接点是否有虚焊现象,确认正负极连接正确。
    2. 问题: LED亮度不稳定。
    - 解决方案: 确认供电电压在规定的范围内,检查是否有不良焊接点或短路现象。
    3. 问题: LED发热量大。
    - 解决方案: 检查散热设计是否合理,确保良好的热管理。

    总结和推荐


    C503C-WAS/WAN系列5毫米圆形白光LED凭借其高效的光输出、可靠的耐用性和广泛的适用性,成为多种应用的理想选择。该产品在户外和照明领域表现出色,具有显著的竞争优势。我们强烈推荐这一系列产品给需要高性能LED灯具的设计工程师和制造商。用户在使用过程中应注意严格遵循焊接和操作指南,以充分发挥产品的性能并延长使用寿命。

C503C-WAN-CBbDb152参数

参数
视角 15°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 9μm(K)
测试电流 20mA
显示颜色 冷色,无色
长*宽*高 5.8mm*5.8mm*10.3mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

C503C-WAN-CBbDb152厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

C503C-WAN-CBbDb152数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED C503C-WAN-CBbDb152 C503C-WAN-CBbDb152数据手册

C503C-WAN-CBbDb152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2063 ¥ 1.7284
5000+ $ 0.19 ¥ 1.5922
库存: 15000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4321
