BLF6G22LS-100,118

产品分类: 场效应管(MOSFET)
厂牌: AMPLEON
产品描述: 13V 65V 160mΩ@ 6.15V SOT-502B 底座安装,贴片安装
供应商型号: BLF6G22LS-100,118-ND
供应商: Digi-Key
标准整包数: 1

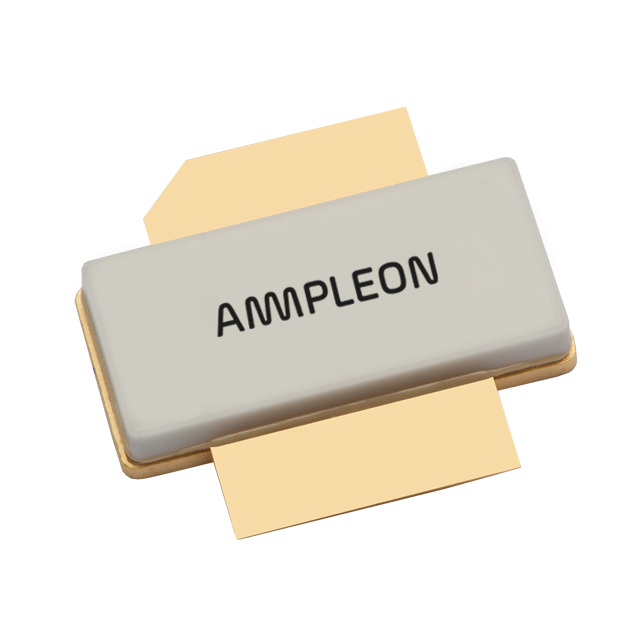

AMPLEON 场效应管(MOSFET) BLF6G22LS-100,118

BLF6G22LS-100,118概述


    产品简介


    基本介绍
    BLF6G22LS-100 是一款100 W的LDMOS(Laterally Diffused Metal-Oxide Semiconductor)功率晶体管,专为基站在2000 MHz至2200 MHz频率范围内的应用设计。该产品主要用于提供射频功率放大器,适用于W-CDMA基站及多载波应用。此晶体管采用内部匹配设计,方便用户直接使用,并且符合欧盟RoHS指令。

    技术参数


    以下是BLF6G22LS-100的技术参数和电气特性:
    - 工作频率:2000 MHz至2200 MHz
    - 最大输出功率:100 W(连续波)
    - 最大电压:65 V(VDS)
    - 最大电流:29 A(ID)
    - 存储温度范围:-65°C 至 +150°C
    - 结温范围:-225°C 至 +225°C
    - 热阻:Rth(j-case) = 0.43 K/W
    - 阈值电压:1.4 V ≤ VGS(th) ≤ 2.4 V
    - 输出电容:2.1 pF(@1 MHz)
    - 栅源导通电压:1.76 V ≤ VGSq ≤ 2.76 V
    性能参数
    - 平均输出功率:25 W
    - 增益:18.2 dB
    - 效率:29 %
    - 互调失真(IMD3):-37 dBc
    - 相邻信道功率比(ACPR):-41 dBc

    产品特点和优势


    - 典型性能:在2110 MHz和2170 MHz频段下,以28 V供电和950 mA电流运行时,具备出色的W-CDMA性能。
    - 易控性:具备易于控制的功能。
    - 集成保护:集成静电放电保护。
    - 耐用性:具有极佳的耐用性。
    - 高效率:在各种条件下均保持高效率。
    - 宽频带操作:设计用于2000 MHz至2200 MHz的宽带操作。
    - 内置匹配:简化安装和调试过程。
    - 环保合规性:符合欧盟RoHS指令,无有害物质。

    应用案例和使用建议


    应用场景
    - W-CDMA基站:适用于在2000 MHz到2200 MHz频段内的射频功率放大器。
    - 多载波应用:能够支持多载波通信系统。
    使用建议
    - 在安装过程中需注意静电放电(ESD)防护。
    - 确保电路板上电容和电阻的选择符合技术手册中的推荐规格,如多层陶瓷芯片电容器(MLCC)和SMD电阻器等。
    - 运行期间需定期检查工作温度和电压,确保不会超过限定值。

    兼容性和支持


    - 兼容性:适用于大多数常见的W-CDMA和多载波系统,与其他相关设备的连接较为便捷。
    - 支持和服务:请联系当地Ampleon销售办事处获取更多技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何避免静电放电对产品的影响?
    - 解决方案:在运输和处理过程中应采取适当的防静电措施,例如佩戴防静电手套或使用防静电包装材料。
    2. 问题:如何确认产品的工作温度是否安全?
    - 解决方案:检查实时温度数据并参考手册中的工作温度范围,如果超出限制则需要进行冷却处理。

    总结和推荐


    BLF6G22LS-100是一款高性能的LDMOS功率晶体管,适合应用于W-CDMA基站和其他多载波通信系统。其优秀的特性包括高效率、良好的耐用性以及内置的保护机制,使其成为众多射频应用的理想选择。强烈推荐给需要在2000 MHz至2200 MHz频段范围内实现高效射频功放的应用项目。

BLF6G22LS-100,118参数

参数
通道数量 -
Rds(On)-漏源导通电阻 160mΩ@ 6.15V
Vgs(th)-栅源极阈值电压 -
配置 -
Vds-漏源极击穿电压 65V
Id-连续漏极电流 -
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
最大功率耗散 -
Vgs-栅源极电压 13V
20.7mm(Max)
9.91mm(Max)
4.72mm(Max)
通用封装 SOT-502B
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

BLF6G22LS-100,118厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。

BLF6G22LS-100,118数据手册

厂牌 PDF简要描述 下载
AMPLEON 场效应管(MOSFET) AMPLEON BLF6G22LS-100,118 BLF6G22LS-100,118数据手册

BLF6G22LS-100,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
