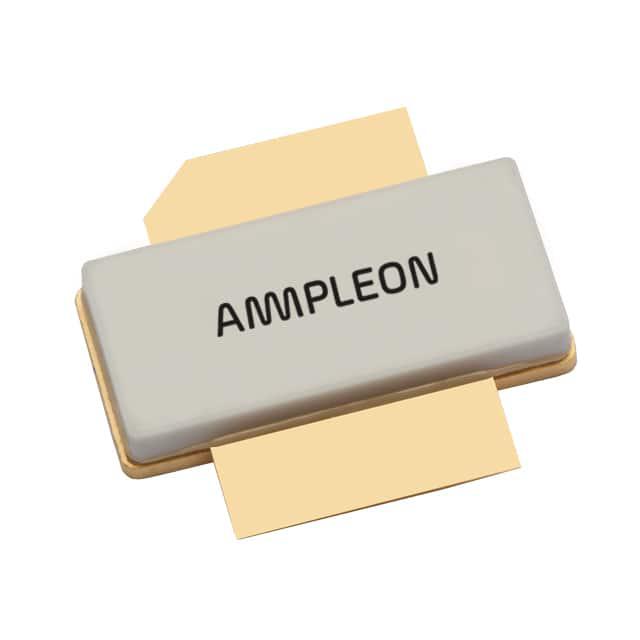

BLF7G15LS-200,112

产品分类: 场效应管(MOSFET)
厂牌: AMPLEON
产品描述: 13V 65V 93mΩ@ 6.05V SOT-502B 底座安装,贴片安装
供应商型号: 568-12828-ND
供应商: Digi-Key
标准整包数: 1
AMPLEON 场效应管(MOSFET) BLF7G15LS-200,112

BLF7G15LS-200,112概述

    BLF7G15LS-200 Power LDMOS Transistor

    1. 产品简介


    1.1 基本描述
    BLF7G15LS-200 是一款用于基站应用的200W LDMOS功率晶体管,适用于1450 MHz至1550 MHz频率范围内的工作。该产品主要用于多载波应用的RF功率放大器中,特别适合W-CDMA基站的建设。
    1.2 主要功能
    - 高效、耐用
    - 低热阻提供出色的热稳定性
    - 宽带操作(1450 MHz 至 1550 MHz)
    - 输出电容降低,改善了Doherty应用中的表现
    - 低记忆效应,实现优秀的预失真性能
    - 内部匹配,方便使用
    - 集成静电放电保护
    - 符合2002/95/EC指令(关于限制有害物质)

    2. 技术参数


    | 参数 | 描述 |

    | 工作频率 | 1450 MHz 至 1550 MHz |
    | 平均输出功率 | 50 W |
    | 功率增益 | 18.3 - 19.5 dB |
    | 输入回波损耗 | -8 - -5.5 dB |
    | 漏极效率 | 27 - 29 % |
    | 相邻信道功率比 | -35 - -33 dBc |
    | 电压驻波比 | 10:1 |

    3. 产品特点和优势


    - 出色的耐用性:能够在极端条件下稳定工作。
    - 高效率:能够减少功耗,提高系统整体能效。
    - 低热阻:具有卓越的热稳定性,能够在高温环境下保持良好性能。
    - 宽带操作:适合1450 MHz至1550 MHz范围内的广泛应用。
    - 低输出电容:提升Doherty应用中的性能表现。
    - 低记忆效应:便于进行预失真处理。
    - 内部匹配:简化安装和调试过程。
    - 集成ESD保护:确保安全运行。
    - 符合RoHS标准:环保且满足国际法规要求。

    4. 应用案例和使用建议


    应用场景:
    BLF7G15LS-200 被广泛应用于各种无线通信基站中,尤其是在W-CDMA基站应用的RF功率放大器中。由于其宽频特性,它也非常适用于多种多载波应用。
    使用建议:
    - 适当匹配负载:为了保证最佳性能,应根据具体应用场景调整输入和输出阻抗。
    - 注意散热设计:考虑到其工作时的高热负荷,需要良好的散热措施以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:BLF7G15LS-200 与现有多种基站设备兼容,可以方便地替换和升级。
    - 支持和服务:Ampleon提供全面的技术支持和售后服务,帮助客户快速解决问题并获得最大效益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动电压过高 | 减小栅极驱动信号电压 |
    | 热稳定性差 | 优化散热设计 |
    | 效率低下 | 检查电源和匹配网络 |

    7. 总结和推荐


    总体评价:
    BLF7G15LS-200 是一款专为基站应用设计的高性能LDMOS功率晶体管,具备出色的耐久性和高效的电力传输能力。其优异的宽带操作性能和内置保护机制使其成为理想的选择。
    推荐使用:
    对于需要高效率和稳定性的基站应用,我们强烈推荐使用BLF7G15LS-200。它的独特特性和优越性能使其在市场上具有显著的竞争优势。

BLF7G15LS-200,112参数

参数
Rds(On)-漏源导通电阻 93mΩ@ 6.05V
通道数量 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 -
Vds-漏源极击穿电压 65V
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 -
Id-连续漏极电流 -
Vgs-栅源极电压 13V
FET类型 -
配置 -
20.7mm(Max)
9.91mm(Max)
4.72mm(Max)
通用封装 SOT-502B
安装方式 底座安装,贴片安装
零件状态 停产
包装方式 托盘

BLF7G15LS-200,112厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。

BLF7G15LS-200,112数据手册

厂牌 PDF简要描述 下载
AMPLEON 场效应管(MOSFET) AMPLEON BLF7G15LS-200,112 BLF7G15LS-200,112数据手册

BLF7G15LS-200,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
