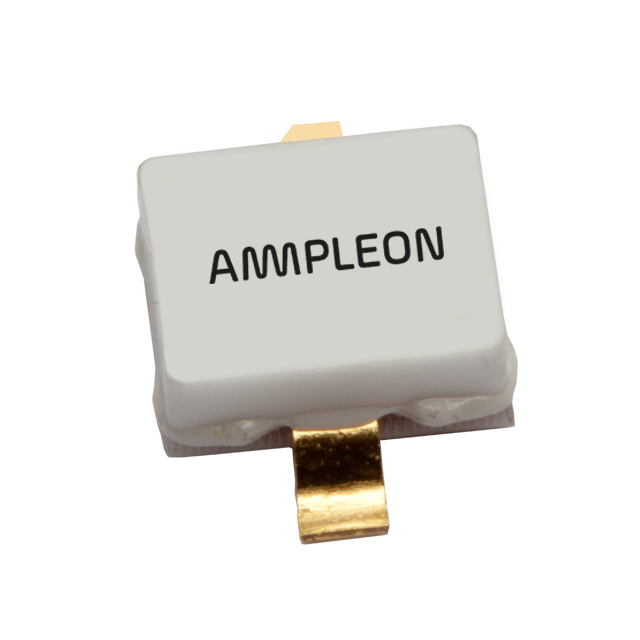

BLF6G21-10G,135

产品分类: 场效应管(MOSFET)
厂牌: AMPLEON
产品描述: 13V 65V 400mΩ(Typ) @ 6.15V CSMD-2 贴片安装
供应商型号: BLF6G21-10G,135-ND
供应商: Digi-Key
标准整包数: 500
AMPLEON 场效应管(MOSFET) BLF6G21-10G,135

BLF6G21-10G,135概述

    BLF6G21-10G Power LDMOS Transistor

    1. 产品简介


    1.1 基本描述
    BLF6G21-10G 是一款10 W LDMOS功率晶体管,适用于从高频到2200 MHz范围内的基站应用。它具有高效率和易于功率控制的特点,适用于多种通信标准,如GSM、PHS、EDGE、CDMA和W-CDMA等。
    1.2

    技术参数


    - 频率范围: 高频至2200 MHz
    - 典型2载波W-CDMA性能:
    - 平均输出功率:0.7 W
    - 增益:18.5 dB
    - 效率:15%
    - 相邻信道功率比(ACPR):-50 dBc
    - 典型1载波W-CDMA性能:
    - 平均输出功率:2 W
    - 增益:19.3 dB
    - 效率:31%
    - 相邻信道功率比(ACPR):-39 dBc
    - 热稳定性: 卓越
    - 禁带内部匹配: 适用于宽带操作
    - RoHS合规: 符合欧盟有害物质限制指令
    - 应用领域: GSM、PHS、EDGE、CDMA和W-CDMA基站射频功率放大器,以及多载波应用
    1.3 特点与优势
    - 高效率: 可达31%的效率
    - 简易功率控制: 方便的功率调整能力
    - 集成ESD保护: 在运输和处理过程中提供静电放电保护
    - 坚固耐用: 能承受高压负载,适用于严苛环境
    - 无内部匹配: 支持宽带操作
    - 环保材料: 符合RoHS标准
    2. 应用案例与使用建议
    - 应用案例: 用于GSM、PHS、EDGE、CDMA和W-CDMA基站射频功率放大器。根据手册中的数据表,这款晶体管能够实现优异的射频性能,特别是在2110 MHz至2170 MHz频率范围内。
    - 使用建议:
    - 确保良好的散热设计,避免过热损坏。
    - 使用适当的电源电压(如28 V),以确保最佳性能。
    - 在测试时,确保正确的信号输入,例如在进行W-CDMA测试时使用特定的信号模型。

    3. 兼容性与支持
    - 兼容性: 与多种基站设备兼容,适用于不同的无线通信标准。
    - 支持: 厂商提供详细的技术文档和技术支持,确保用户可以轻松地将此晶体管集成到系统中。

    4. 常见问题与解决方案


    - 问题1: 设备对静电敏感。
    - 解决方案: 在运输和处理过程中采取适当的防静电措施,如使用防静电袋或手套。
    - 问题2: 如何确保最佳性能?
    - 解决方案: 按照数据手册中的推荐条件设置电源电压和信号输入。
    - 问题3: 设备出现异常温度升高。
    - 解决方案: 检查散热系统是否正常工作,必要时增加散热片或风扇。
    5. 总结与推荐
    BLF6G21-10G是一款高性能、高效能的LDMOS功率晶体管,适用于各种无线通信应用。其出色的热稳定性和ESD保护使其成为严苛环境中理想的射频功率放大器选择。此外,该晶体管具备高效率和易于功率控制的特点,使得它在多载波应用中表现出色。综上所述,强烈推荐该产品用于需要高性能和可靠性的应用场合。

BLF6G21-10G,135参数

参数
Vds-漏源极击穿电压 65V
栅极电荷 -
配置 -
Rds(On)-漏源导通电阻 400mΩ(Typ) @ 6.15V
FET类型 -
通道数量 -
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 13V
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
5.16mm(Max)
4.14mm(Max)
2.95mm(Max)
通用封装 CSMD-2
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

BLF6G21-10G,135厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。

BLF6G21-10G,135数据手册

厂牌 PDF简要描述 下载
AMPLEON 场效应管(MOSFET) AMPLEON BLF6G21-10G,135 BLF6G21-10G,135数据手册

BLF6G21-10G,135封装设计

查看详情并下载
Symbol
Footprint
3D Model
