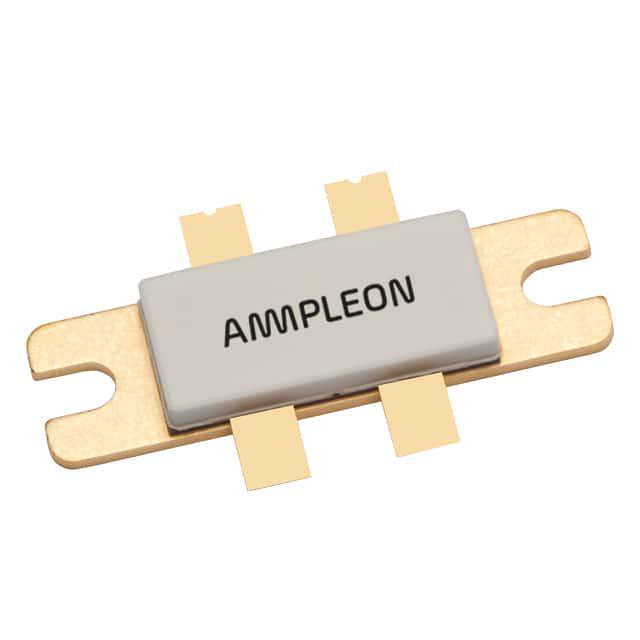

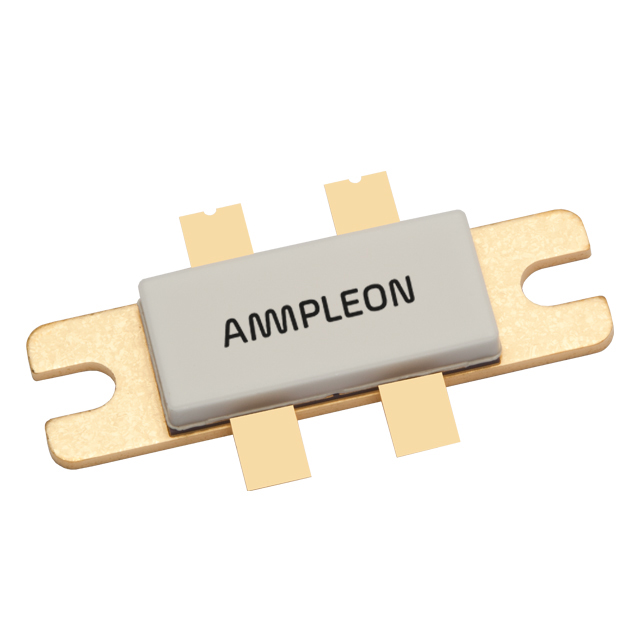

BLF647P,112

产品分类: 场效应管(MOSFET)
厂牌: AMPLEON
产品描述: 11V 2.4V 1个N沟道 65V 140mΩ(Typ) @ 6.15V 78pF@ 32V 底座安装,贴片安装
供应商型号: 568-11647-5-ND
供应商: Digi-Key
标准整包数: 1
AMPLEON 场效应管(MOSFET) BLF647P,112

BLF647P,112概述


    产品简介


    BLF647P 高频宽带 LDMOS 功率晶体管
    BLF647P 是一款专门设计用于广播发射机和工业应用的200瓦级 LDMOS(横向扩散金属氧化物半导体)射频功率晶体管。它适用于频率范围为HF到1500 MHz的应用。由于其卓越的坚固性和宽频段性能,这款晶体管特别适合于数字通信系统。
    主要功能
    - 高输出功率:高达200瓦
    - 广泛的工作频率范围:从HF到1500 MHz
    - 卓越的坚固性
    - 易于控制的功率
    应用领域
    - 通信发射机应用,包括广播和工业应用
    - 工业领域的高频至1500 MHz范围内的多种应用场景

    技术参数


    性能参数
    - 输出功率:200瓦(脉冲,Class-B)
    - 电压增益:18 dB(典型值)
    - 漏极效率:70%(典型值)
    电气特性
    - 栅源电压:-0.5 到 +11 V
    - 击穿电压:65 V(VGS = 0 V,ID = 1.1 mA)
    - 输入电容:78 pF(VGS = 0 V,VDS = 32 V,f = 1 MHz)
    工作环境
    - 存储温度:-65°C 到 +150°C
    - 最大结温:225°C

    产品特点和优势


    BLF647P 拥有多项独特的特性和优势,使其在市场上具有明显的竞争力:
    - 集成 ESD 保护:增强耐用性和可靠性
    - 高功率增益:提升信号传输质量和稳定性
    - 高效率:减少功耗,提高能源利用效率
    - 出色的可靠性:经过严格的测试和验证
    - 易于功率控制:简化操作和维护

    应用案例和使用建议


    应用案例
    根据手册中的描述,BLF647P 在多个应用中表现出色。例如,在广播发射机中,它可以实现高效的信号放大,适用于长距离和大范围的通信需求。在工业应用中,如工业加热和焊接系统,它提供了稳定的输出功率,确保生产过程的连续性和效率。
    使用建议
    - 电路设计:确保使用符合规格的电路板材料和组件,如多层陶瓷芯片电容器(MLCC)和特定阻值的表面贴装电阻(SMD),以优化性能。
    - 热管理:采用适当的散热措施,确保器件的结温保持在安全范围内,避免过热损坏。

    兼容性和支持


    BLF647P 支持标准 SOT1121A 封装,并且与其他工业标准的设备具有良好的兼容性。制造商提供详尽的技术支持和维护服务,包括在线 MTF 计算器和其他工具,帮助用户进行设计和测试。

    常见问题与解决方案


    问题1:温度过高导致设备损坏
    解决方案:增加散热片或风扇,改善设备的热管理,确保设备在规定的温度范围内运行。
    问题2:信号质量不佳
    解决方案:检查输入信号的幅度和频率,确保电路设计符合器件的电气参数要求。使用屏蔽线缆和接地良好的布局来减少噪声干扰。
    问题3:驱动电流不足
    解决方案:调整电源电压或更换更合适的驱动器,以确保充足的驱动电流。

    总结和推荐


    总体而言,BLF647P 是一款高性能、高可靠性的 LDMOS 射频功率晶体管,非常适合广播发射机和工业应用。它的高效率、易用性和广泛的应用范围使其在市场上具备显著的竞争优势。对于需要稳定输出功率和高信号质量的应用场合,强烈推荐使用 BLF647P。

BLF647P,112参数

参数
Vgs(th)-栅源极阈值电压 2.4V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 140mΩ(Typ) @ 6.15V
Vds-漏源极击穿电压 65V
通道数量 -
配置 共源,2elements
Id-连续漏极电流 -
Vgs-栅源极电压 11V
Ciss-不同 Vds 时的输入最大电容 78pF@ 32V
最大功率耗散 -
栅极电荷 -
34.16mm(Max)
9.91mm(Max)
4.75mm(Max)
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

BLF647P,112厂商介绍

AMPLEON是一家全球领先的射频功率放大器(RF PA)制造商,专注于设计和生产高性能的射频功率放大器。公司的产品主要分为以下几类:

1. 基站功率放大器:用于移动通信基站,提供高功率输出,以支持远距离通信。

2. 无线局域网(WLAN)功率放大器:用于无线路由器和接入点,提供稳定的无线信号覆盖。

3. **通信功率放大器:用于**通信系统,确保信号在长距离传输中的稳定性和强度。

4. **和电子战功率放大器:用于*事和安全领域,提供高功率信号以支持**探测和电子战任务。

5. 工业、科学和医疗(ISM)功率放大器:用于各种工业、科研和医疗设备,如无线能量传输和医疗成像。

AMPLEON的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 性能卓越:产品以高效率、高功率和高可靠性著称,满足严苛的应用需求。
- 定制服务:提供定制化的解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,确保快速响应客户需求。

AMPLEON的产品广泛应用于移动通信、无线局域网、**通信、**和电子战以及工业、科学和医疗领域,以其卓越的性能和可靠性,为全球客户提供高质量的射频功率放大器解决方案。
