DSGW-200-1

产品分类: 网络控制器
产品描述: DSGW-200 AoA定位基站是为室内定位、追踪,人员定位和其他工业应用而设计的。该 网关可以在0.3-1米的范围内进行人员追踪和资产实时定位。AoA定位器从卡、室内或 室外信标收集信号,发送到公共云再到私有云。除了作为定位器外,AoA定位器还支持 WiFi、Blutooth5.2、Z-Wave和Zigbee协议来连接传感器和设备。此外,它允许开发者 从硬件的底层开始,通过预先集成的、全面的和完全文档化的开箱即用指南和支持来构 建自定义固件。
供应商型号: DSGW-200-1
供应商: 国内现货
标准整包数: 1
DUSUN/浙江东胜物联 网络控制器 DSGW-200-1

DSGW-200-1概述

    # AoA定位模块产品技术手册

    产品简介

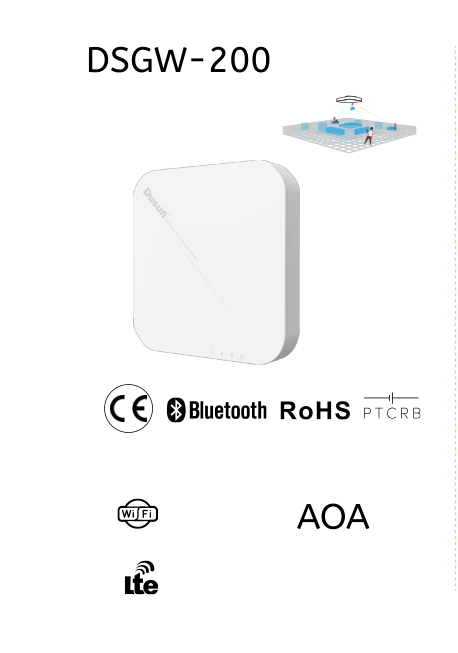

    AoA定位模块(型号:DSGW-200) 是一款专为蓝牙AoA定位设计的室内定位器。它能够实现2D平面内0.3到1米的高精度定位。此外,它还具备低功耗、低延迟、低辐射和强抗干扰能力的特点。这种信号定位器可实现2D定位,并广泛应用于智能医疗、智能制造、智能办公和智能教育等领域。DSGW-200还具有物联网网关的功能,支持Zigbee3.0、Z-wave、BLE无线协议。
    主要功能和应用领域
    - 功能:
    - 支持Wi-Fi 2.4G/5G
    - 支持蓝牙5.2
    - 支持Zigbee3.0和Z-wave
    - 支持LoRa和LTE CatM1
    - 集成锂电备份电池
    - 支持USB2.0接口
    - 应用领域:
    - 智能医疗
    - 智能制造
    - 智能办公
    - 智能教育
    - 资产追踪

    技术参数


    电源及接口
    - 电源:USB Type-C 12V/2A
    - 网络接口:支持CAT-5/CAT-5E以太网线,POE供电(电压范围为44V~57V)
    - USB接口:USB 3.0
    - PCIe接口:用于LoRa模块扩展
    - SIM卡插槽:Micro SIM卡
    硬件特性
    - 复位按钮:按住超过5秒,恢复出厂设置
    - 指示灯:电源/电池指示灯、BLE指示灯、Wi-Fi指示灯、LTE指示灯
    - 天线阵列方向:4x4天线阵列
    - 备用锂电池:6000mAh,续航时间约4小时
    - 安装方式:吊顶安装
    - 实时时钟:板载电池供电
    - 工作温度:-10℃~55℃
    - 存储温度:-40℃~65℃
    - 湿度范围:10%~90%
    - 防护等级:IP53
    - 定位精度:0.3-1米
    性能指标
    - Wi-Fi性能:
    - 数据率:符合IEEE 802.11标准
    - 灵敏度:VHT80 MCS9为-60dBm@10% PER (MCS9)
    - 发射功率:最高16dBm
    - 蓝牙性能:
    - 发射功率:19.5dBm
    - 覆盖范围:150米(开放空间)
    - Zigbee性能:
    - 发射功率:19.5dBm
    - 覆盖范围:100米(开放空间)
    - Z-wave性能:
    - 发射功率:高达13dBm(20mW)
    - 接收灵敏度:@100kbps为-97.5dBm
    - LoRaWAN性能:
    - 频段支持:RU864, IN865, EU868, US915, AU915, KR920, AS923
    - 发射功率:最高27dBm,接收灵敏度为-139dBm@SF12, BW125kHz
    - LTE Cat M1性能:
    - 频段支持:全球LTE FDD B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28
    - 速率:10/100Mbps

    产品特点和优势


    1. 多协议支持:同时支持Wi-Fi、蓝牙、Zigbee、Z-wave、LoRa和LTE Cat M1,提供灵活的通信方案。
    2. 高精度定位:实现2D平面内0.3到1米的定位精度。
    3. 低功耗:适用于长时间运行的场景,有效延长使用时间。
    4. 抗干扰性强:在复杂电磁环境中仍能稳定工作。
    5. 兼容性强:适用于多种物联网应用场景,如智能医疗、智能制造、智能办公和智能教育等。

    应用案例和使用建议


    应用案例
    - 资产追踪:通过蓝牙信号发射器和多个定位器,可以实时追踪工厂内的生产设备,提高生产效率。
    - 人员跟踪:在医院和养老院等场所,可以实时定位工作人员和患者的位置,确保紧急情况下快速响应。
    使用建议
    - 部署位置:合理规划多个定位器的安装位置,以提高定位精度和覆盖范围。
    - 环境考虑:在高电磁干扰环境下使用时,建议使用屏蔽材料减少外部干扰。
    - 电源管理:定期检查并更换备用锂电池,以保证设备的连续运行。

    兼容性和支持


    - 兼容性:支持Zigbee3.0、Z-wave、BLE等无线协议,易于与其他物联网设备集成。
    - 技术支持:厂商提供全面的技术支持和售后服务,确保用户的正常使用和维护。

    常见问题与解决方案


    常见问题
    1. 设备无法正常启动:
    - 解决办法:检查电源连接是否正确,确认设备供电正常;按住复位按钮5秒以上恢复出厂设置。
    2. Wi-Fi连接不稳定:
    - 解决办法:重新配置Wi-Fi设置,检查天线连接是否牢固,确保周围没有强电磁干扰源。
    3. 蓝牙信号丢失:
    - 解决办法:检查蓝牙设备是否在有效范围内,检查定位器天线是否被遮挡或损坏。

    总结和推荐


    综合评估
    DSGW-200 AoA定位模块集成了多种无线通信协议,具有高精度定位、低功耗和强抗干扰能力的特点。它在多个应用场景中表现优异,特别是对于需要实时定位的场合,如智能医疗和智能制造等。
    推荐使用
    鉴于其卓越的性能和广泛的适用范围,DSGW-200 AoA定位模块是市场上值得推荐的一款高性能定位器。无论是对于企业和个人用户来说,它都是一个可靠的选择。

DSGW-200-1参数

参数
工作电压 -
接口 -
灵敏度 -
频段 -
工作电流 -
