DSM-04B-1

产品分类: Zigbee模块
产品描述: 1、嵌入式低功耗32位单片机,也可作为应用程序处理。主频:80mhz。 2、工作电压:2.0 V ~ 3.8 V; 支持Zigbee、matter和BLE协议 3、外围设备:1ADC, 9xgpio和1个通用异步接收/发送器(UART) 4、尺寸:17 × 22 × 2.8 mm 5、工作温度:-40°C ~ +105°C 6、CE认证,FCC认证,
供应商型号: DSM-04B-1
供应商: 国内现货
标准整包数: 1

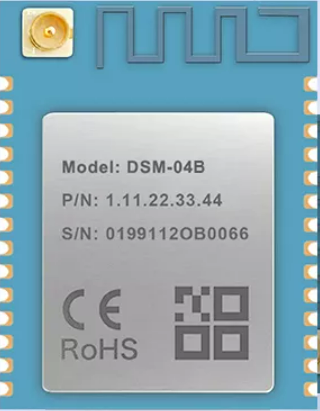

DUSUN/浙江东胜物联 Zigbee模块 DSM-04B-1

DSM-04B-1概述


    产品简介


    DSM-04B Zigbee/matter/BLE云模块 是由浙江东胜物联技术有限公司研发的一款低功耗嵌入式模块。这款模块主要用于智能建筑、智能家居及家庭应用、智能插座和智能照明等领域。通过支持Zigbee、matter和BLE协议,DSM-04B可以实现高效的数据传输和远程控制功能。

    技术参数


    - 核心处理器: 低功耗32位ARM Cortex-M33核心,主频为80MHz。
    - 工作电压: 2.0 V至3.8 V。
    - 存储器: 1024/768 KB闪存,64 KB RAM。
    - I/O接口: 包含1个ADC,9个GPIOs,1个UART。
    - 通信协议: 支持Zigbee 3.0、matter、BLE 5.1协议。
    - RF特性:
    - 频率范围:2.412~2.484GHz。
    - 数据传输速率:250 Kbit/s。
    - 天线增益:1 dBi。
    - 最大输出功率:+20 dBm。
    - 最小输出功率:-30 dBm。
    - 接收灵敏度:-102 dBm。
    - 温度范围: -40°C 至 +105°C。
    - 认证: CE、FCC、SRRC。

    产品特点和优势


    DSM-04B具备以下显著特点和优势:
    - 低功耗设计: 采用低功耗32位ARM Cortex-M33核心,支持多种低功耗模式,有效延长电池寿命。
    - 多协议支持: 支持Zigbee、matter和BLE协议,提供灵活的数据传输方案。
    - 高性能RF: 具备优秀的RF性能,最大输出功率达到+20 dBm,接收灵敏度高达-102 dBm。
    - 宽工作温度范围: -40°C 至 +105°C,适用于极端环境。
    - 认证齐全: 符合CE、FCC、SRRC等国际标准,确保产品质量可靠。

    应用案例和使用建议


    应用场景:
    - 智能建筑: 实现楼宇自动化控制,如智能灯光、温控系统等。
    - 智能家居: 用于智能插座、智能照明等家居设备。
    - 工业无线控制: 在工业环境中进行无线数据传输和控制。
    使用建议:
    - 在安装时应避免金属材料靠近天线,保持至少15毫米的距离,以减少信号干扰。
    - 定期进行视觉检查和自动光学检测(AOI),确保焊接质量。

    兼容性和支持


    DSM-04B模块兼容多种传感器和控制器,可广泛应用于各种物联网项目中。浙江东胜物联技术有限公司提供详细的技术文档和支持服务,包括模块的设计指导、生产流程和技术咨询等。

    常见问题与解决方案


    - 问题1: 焊接过程中出现冷焊或虚焊现象。
    - 解决方法: 使用防静电手套和托盘,严格按照推荐的回流焊温度曲线进行焊接。
    - 问题2: 设备无法正常启动。
    - 解决方法: 检查电源电压是否稳定,确认模块是否正确安装到电路板上。
    - 问题3: 无线信号不稳定。
    - 解决方法: 确保天线周围没有金属障碍物,并按要求调整天线位置。

    总结和推荐


    综上所述,DSM-04B Zigbee/matter/BLE云模块凭借其出色的性能、广泛的适用性和全面的支持服务,在物联网领域具有很高的应用价值。对于需要高效、低功耗且支持多种通信协议的应用场景,DSM-04B是一个非常值得推荐的选择。无论是智能家居还是工业控制系统,它都能提供可靠的数据传输和控制功能。

DSM-04B-1参数

参数
频段 -
接口 -
芯片平台 -
功耗 -
接收电流 -
天线形式 -
工作电压 -
灵敏度 -
调制方式 -
发射功率 -
发射电流 -

DSM-04B-1厂商介绍

Dusun公司是一家领先的高科技企业,专注于研发和生产各类精密仪器和设备。公司主营产品分为以下几类:

1. 精密测量设备:包括高精度测量仪、光学测量系统等,广泛应用于制造业、科研等领域,为客户提供精确的测量解决方案。

2. 工业自动化设备:涵盖机器人、自动化生产线等,助力企业提高生产效率和降低成本,广泛应用于汽车、电子等行业。

3. 环境监测仪器:包括空气质量监测、水质分析等设备,为环境保护和资源管理提供科学依据。

4. 医疗设备:包括高端影像诊断设备、手术辅助机器人等,为医疗机构提供先进的诊疗工具。

Dusun的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 客户服务:提供全方位的技术支持和售后服务,满足客户的个性化需求。

4. 市场拓展:在全球范围内建立了完善的销售和服务网络,产品远销世界各地。

DSM-04B-1数据手册

厂牌 PDF简要描述 下载
DUSUN/浙江东胜物联 Zigbee模块 DUSUN/浙江东胜物联 DSM-04B-1 DSM-04B-1数据手册

DSM-04B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 55
50+ ¥ 35
100+ ¥ 29
库存: 100
起订量: 3 增量: 100
交货地:
最小起订量为:3
合计: ¥ 165
