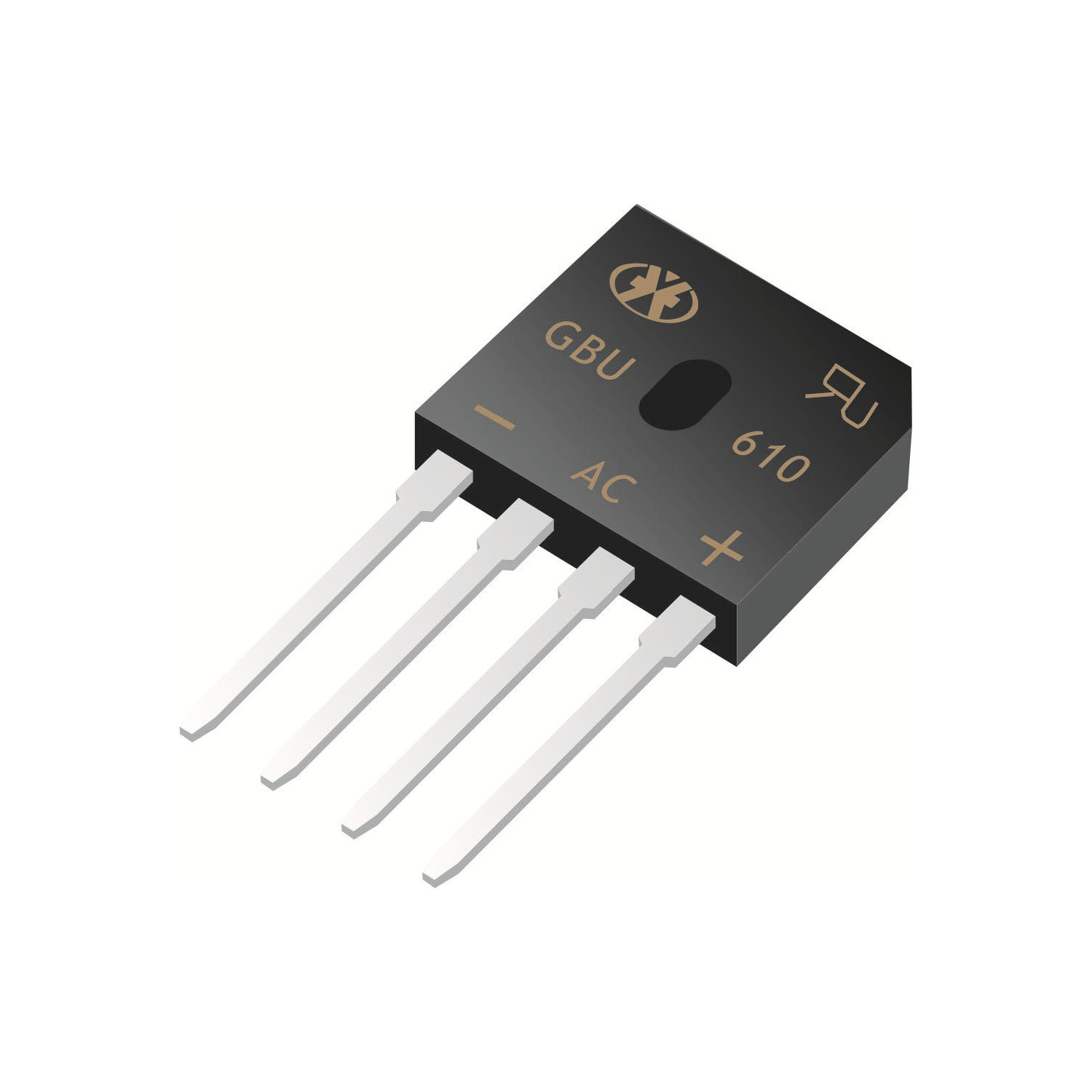

GBU610

产品分类: 整流二极管/整流桥
产品描述: 1KV 175A 10μA 3A
供应商型号: GBU610 GBU
供应商: 国内现货
标准整包数: 250
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 GBU610

GBU610概述


    产品简介


    本产品为GBU系列桥式整流器,属于电子元器件中的关键部件。GBU桥式整流器主要用于将交流电转换为直流电,具有低前向电压降和低反向漏电流的特点。这类产品广泛应用于家用电器、工业控制、通信设备以及各种电源管理模块等领域。

    技术参数


    - 单相半波,60Hz,电阻性或感性负载
    - 单相半波,60Hz,容性负载时电流降额20%
    - 封装尺寸(毫米)
    - A:21.8~22.3
    - B:3.5~4.1
    - C:7.4~7.9
    - D:1.65~2.16
    - E:2.25~2.75
    - F:2.05~2.3
    - G:1.02~1.27
    - H:4.83~5.33
    - J:17.5~18.0
    - K:4.2 X 45°
    - L:18.3~18.8
    - M:3.30~3.56
    - N:0.46~0.56
    - P:0.76~1.0
    - 最大额定值及电气特性
    - 峰值重复反向电压(VRRM):35~700V
    - 工作峰值反向电压(VRWM):同上
    - 直流阻断电压(VDC):同上
    - 非重复峰值正向浪涌电流(IFSM):8.3ms单半正弦波叠加在额定负载上
    - 额定输出电流(IF(AV)):0.3A~6A
    - 典型结电容(CJ):500pF(测试条件:1.0MHz,4.0V直流电压)
    - 最大结温(TJ,TSTG):-55~+150℃
    - 热阻
    - 单个引脚热阻(RθJA):2℃/W
    - 传导热阻(RθJL):未提供

    产品特点和优势


    GBU桥式整流器采用了玻璃钝化芯片接合技术和模具塑料封装工艺,保证了其可靠性的同时也实现了低成本制造。产品具有低前向电压降(1.1V)、低反向漏电流以及高浪涌电流能力,使其成为各种应用场合的理想选择。此外,该产品的终端可焊性满足MIL-STD-202方法208标准,保证了在印刷电路板上的可靠焊接。其任何安装位置都适用,并且重量仅为4克,非常适合紧凑设计的需求。

    应用案例和使用建议


    GBU桥式整流器广泛应用于多种设备中,例如家用电器、通信设备、工业控制系统等。例如,在电源适配器中,可以利用其低前向电压降特性来提高效率,减少功耗。对于工业控制设备,高浪涌电流能力确保了其在突发性负载变化下的稳定运行。
    使用建议:
    - 在设计阶段充分考虑产品的工作环境温度,确保不会超过其最大额定温度。
    - 避免过度驱动,特别是在处理容性负载时需要按要求降额。
    - 确保良好的散热设计,以避免过高的结温导致损坏。

    兼容性和支持


    GBU桥式整流器与市面上常见的印刷电路板标准兼容,可方便集成到现有设计中。制造商提供全面的技术支持,包括产品规格文档、应用指南和技术支持热线,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问:在高温环境下使用时,应该如何保护产品?
    - 答: 确保电路设计中加入适当的散热措施,如使用散热片或散热风扇,确保结温不超过最大额定温度。
    2. 问:如何判断产品是否出现短路?
    - 答: 使用万用表测量输入和输出之间的电阻,如果读数接近零,则可能出现了短路情况。建议进行进一步检查以确认问题所在。
    3. 问:产品长时间工作后发热严重怎么办?
    - 答: 这可能是由于不良的散热设计或过载引起的。首先检查是否存在过载情况,同时改善散热设计,增加散热面积或改进空气流通。

    总结和推荐


    总体来看,GBU桥式整流器凭借其可靠的低损耗特性、出色的浪涌电流能力和广泛的适用范围,是市场上非常值得推荐的产品。特别是在注重能效和可靠性要求的应用环境中,这款产品表现出色,能够有效提升系统整体性能。我们强烈推荐使用此产品以满足各种设计需求。

GBU610参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 175A
配置 -
桥接类型 -
If - 正向电流 3A

GBU610厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

GBU610数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 GBU610 GBU610数据手册

GBU610封装设计

查看详情并下载
Symbol
Footprint
3D Model
