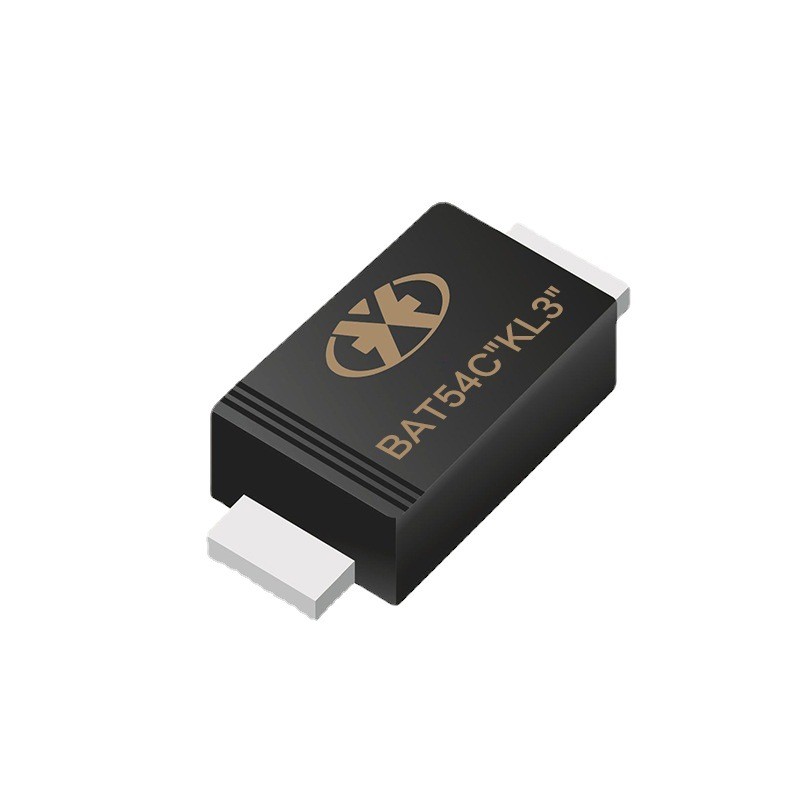

BAT54C

产品分类: 整流二极管/整流桥
产品描述: 30V 600mA 5ns 2μA 200mA SOD-123 贴片安装 2.9mm*1.1mm*1.3mm
供应商型号: BAT54C SOD-123
供应商: 国内现货
标准整包数: 3000
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 BAT54C

BAT54C概述

    # BAT54/A/C/S肖特基二极管技术手册解析

    产品简介


    基本介绍
    BAT54/A/C/S系列是高性能肖特基势垒二极管,以其快速开关速度著称。这类二极管广泛应用于通信设备、电源管理、高频电路以及消费类电子产品等领域。
    主要功能
    - 高速开关:极快的开关速度显著提高效率。
    - 低功耗:减少能源损耗。
    - 广泛应用:适配多种高频应用环境,例如整流电路、逆变电路及信号处理。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 峰值重复反向电压 | VRRM | — | 30 | — | V
    | 工作峰值反向电压 | VRWM | — | 30 | — | V
    | DC阻断电压 | VR | — | 30 | — | V
    | 正向连续电流 | IFM | — | 200 | — | mA
    | 非重复性峰值正向浪涌电流 | IFSM | — | 600 | — | mA | t=8.3ms |
    | 重复性峰值正向电流 | IFRM | — | 300 | — | mA | t≤1s, δ≤0.5 |
    | 功耗 | PD | — | 200 | — | mW | Ta=25°C |
    | 结点至环境热阻 | RΘJA | — | 500 | — | °C/W
    | 结温 | Tj | — | 125 | — | °C
    | 存储温度 | Tstg | -55 | — | 150 | °C
    其他电学特性
    - 正向电压(典型值):0.24V至1V(依据电流值不同)。
    - 反向电流(典型值):2µA(VR=25V)。
    - 反向恢复时间:5ns。

    产品特点和优势


    独特功能
    - 极速开关速度:提升整体电路效率。
    - 优异的热稳定性:可承受高温度环境。
    - 小封装设计:节省PCB空间。
    市场竞争力
    BAT54/A/C/S肖特基二极管凭借其快速响应时间和低功耗设计,在高频应用中具有明显的优势,尤其是在需要高效能的电路设计中,能够显著降低能量消耗并延长系统寿命。

    应用案例和使用建议


    实际应用场景
    BAT54系列二极管常用于开关电源的整流电路、电池充电器以及汽车电子模块等。它非常适合高频工作环境,例如无线电通信、功率放大器以及逆变器模块。
    使用建议
    - 在高频率电路中,建议选择合适的滤波电路来进一步减小高频干扰。
    - 确保正确的安装布局以避免热积聚。
    - 使用时需关注功耗限值,合理分配电流分布。

    兼容性和支持


    兼容性
    BAT54/A/C/S肖特基二极管兼容大多数标准SOT-23封装的元器件,便于集成到现有电路设计中。
    支持信息
    厂家提供详尽的技术文档与技术支持,确保客户快速上手并顺利使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开关速度慢 | 检查是否为额定参数范围内 |
    | 过热现象 | 添加散热片或调整散热设计 |
    | 正向电压偏高 | 确保电流匹配额定值 |

    总结和推荐


    产品综合评估
    BAT54/A/C/S肖特基二极管以其卓越的高速开关性能、紧凑设计和低功耗特性,成为高频电路设计的理想选择。其在通信设备、电源管理和车载电子等领域表现出色。
    推荐结论
    强烈推荐在高频应用和注重能源效率的项目中使用BAT54/A/C/S肖特基二极管。无论是初学者还是专业工程师,均可从中受益,提升系统性能和可靠性。

BAT54C参数

参数
If - 正向电流 200mA
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 5ns
正向浪涌电流 600mA
配置 -
长*宽*高 2.9mm*1.1mm*1.3mm
通用封装 SOD-123
安装方式 贴片安装
应用等级 工业级

BAT54C厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

BAT54C数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 BAT54C BAT54C数据手册

BAT54C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0432
6000+ ¥ 0.0425
9000+ ¥ 0.0414
库存: 12000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 129.6
