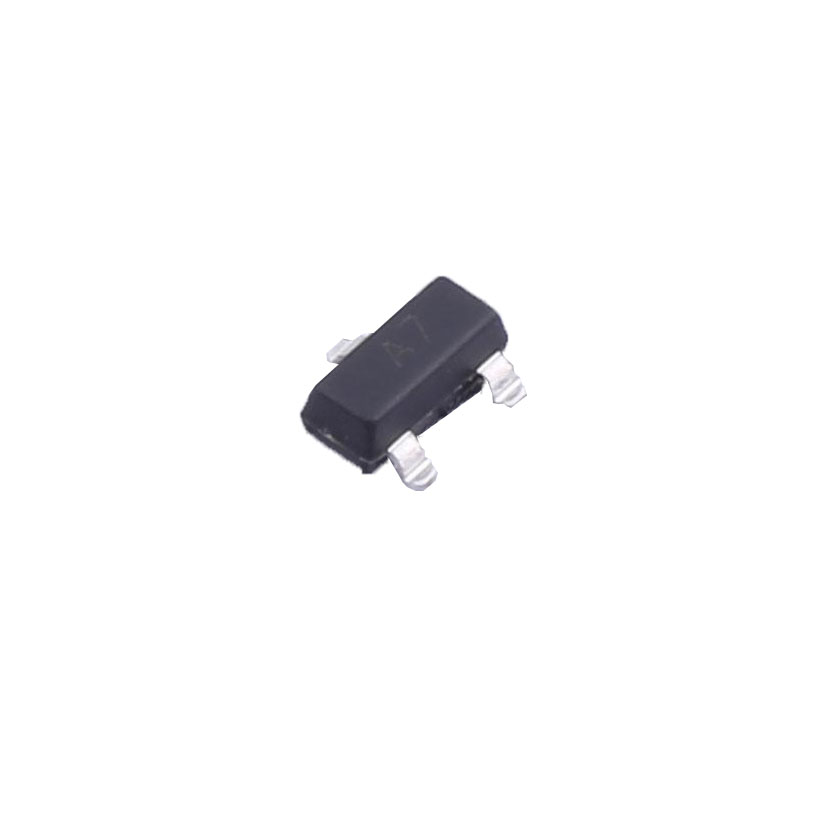

BAV99

产品分类: 整流二极管/整流桥
产品描述:
供应商型号: BAV99 SOT-23
供应商: 国内现货
标准整包数: 3000
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 BAV99

BAV99概述


    产品简介


    BAW56/BAV70/BAV99 是一款小型塑料封装二极管,广泛应用于通用开关电路中。这款二极管具有快速开关速度、高导通性等特点,适用于一般用途的开关应用。

    技术参数


    - 反向电压(VR): 最大值为70V。
    - 正向电流(IF): 最大值为200mA。
    - 非重复性峰值正向浪涌电流(IFSM): 最大值为2.0A。
    - 功率耗散(PD): 最大值为225mW。
    - 热阻(Junction to Ambient): RθJA = 556°C/W。
    - 结温(TJ): 最大值为150°C。
    - 存储温度范围(TSTG): -55°C 至 +150°C。
    电气特性
    - 正向电压(VF): 随着正向电流的不同而变化,例如:IF = 1mA时VF1 = 0.715V。
    - 反向电流(IR): VR = 70V时,最大值为2.5μA。
    - 电容(CT): VR = 0V,f = 1MHz时,CT = 1.5pF。
    - 反向恢复时间(trr): 在IF = IR = 10mA条件下,trr = 6ns。

    产品特点和优势


    - 快速开关速度:能够在微秒级别内完成开关动作。
    - 高导通性:低正向压降确保更高的效率。
    - 紧凑设计:采用SOT-23封装,适合空间受限的应用场景。
    - 广泛的温度适应性:-55°C 至 +150°C 的工作温度范围使得其在极端环境下也能稳定工作。

    应用案例和使用建议


    应用案例
    BAW56/BAV70/BAV99 二极管广泛应用于各种数字电路、电源管理、信号处理等领域。例如,在高频电路中作为快速开关使用,在电池充电电路中作为保护二极管使用。
    使用建议
    - 确保在选择应用场合时,工作温度和反向电压符合二极管的电气参数要求。
    - 考虑散热问题,特别是在高功率应用中,需要保证良好的散热以避免过热。
    - 对于高频率应用,建议使用低反向恢复时间的二极管,以减少信号失真。

    兼容性和支持


    - 该二极管与标准SOT-23封装兼容,可直接替换其他同类产品。
    - 厂商提供详细的资料文档和应用支持,包括设计指南和常见问题解答。

    常见问题与解决方案


    - 问题1: 二极管在高电流情况下出现过热。
    - 解决方案: 检查电路设计,确保散热措施到位。如果需要,可以考虑使用更大功率的二极管。

    - 问题2: 二极管反向电压超过额定值。
    - 解决方案: 检查电路设计,确保输入电压不超过二极管的反向电压限制。如需更高电压耐受,可更换高电压等级的二极管。

    总结和推荐


    综上所述,BAW56/BAV70/BAV99是一款非常适合在高频和高可靠性应用中的二极管。它具有快速开关速度、高导通性和良好的温度适应性。适用于广泛的工业和消费电子产品中。鉴于其优异的技术特性和可靠性,我们强烈推荐使用此产品。

BAV99参数

参数
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 -
通用封装 SOT-23

BAV99厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

BAV99数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 BAV99 BAV99数据手册

BAV99封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0418
9000+ ¥ 0.04
15000+ ¥ 0.0393
288000+ ¥ 0.0376
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 125.4
直接购买
加入购物车
