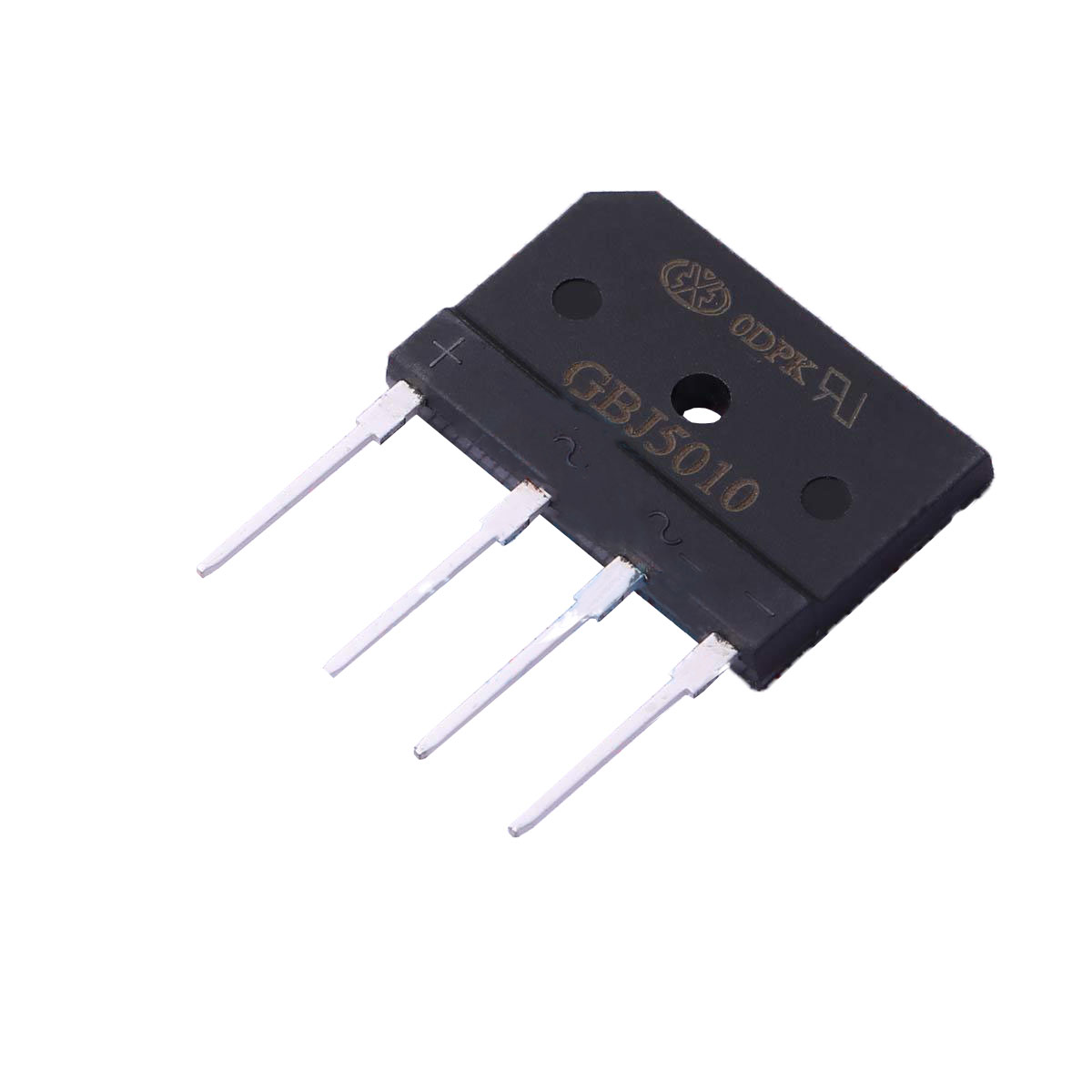

GBJ5010

产品分类: 整流二极管/整流桥
产品描述: 1KV 400A 10uA@1kV 5A GBJ
供应商型号: GBJ5010 GBJ
供应商: 国内现货
标准整包数: 500
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 GBJ5010

GBJ5010概述

    桥式整流器(GBJ50005至GBJ5010)技术手册

    1. 产品简介


    桥式整流器是用于将交流电转换为直流电的电子元器件。本手册介绍的产品系列包括GBJ50005至GBJ5010型号的桥式整流器。这些产品广泛应用于各种工业和消费电子产品中,如电源供应、电池充电器、家电等。它们具备优良的性能,能够承受高电流和电压,在不同类型的负载下均能可靠工作。

    2. 技术参数


    | 特性 | 符号 | GBJ50005 | GBJ5001 | GBJ5002 | GBJ5004 | GBJ5006 | GBJ5008 | GBJ5010 |
    |
    | 峰值重复反向电压 | VRRM | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 平均正向整流输出电流 | IO | 50A | 50A | 50A | 50A | 50A | 50A | 50A |
    | 非重复峰值正向浪涌电流 | IFSM | 400A | 400A | 400A | 400A | 400A | 400A | 400A |
    | 正向电压(每个元件)@IF=25A | VFM | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V |
    | 端接温度下的峰值反向电流 @ VR = 125°C | IR | 500μA | 500μA | 500μA | 500μA | 500μA | 500μA | 500μA |
    | 2t熔断等级(t<8.3ms) | I2t | 510A2s | 510A2s | 510A2s | 510A2s | 510A2s | 510A2s | 510A2s |
    | 典型结电容(每个元件) | Cj | 85pF | 85pF | 85pF | 85pF | 85pF | 85pF | 85pF |
    | 典型热阻(结到外壳) | RθJC | 0.6°C/W | 0.6°C/W | 0.6°C/W | 0.6°C/W | 0.6°C/W | 0.6°C/W | 0.6°C/W |

    3. 产品特点和优势


    - 玻璃钝化二极管结构:提升产品的稳定性和可靠性。
    - 低反向漏电流:确保高效的能量转换效率。
    - 浪涌过载额定值高达400A:能够在极端条件下保持稳定工作。
    - 适用于印刷电路板应用:方便集成和安装。
    - 塑料材料 - UL阻燃等级94V-0:符合安全标准。
    - 端子:可焊导线,符合MIL-STD-202方法208:易于焊接。
    - 标识:类型编号:便于识别和管理。
    - 耐温范围:-55°C 至 +150°C:适应各种环境条件。

    4. 应用案例和使用建议


    - 工业电源供应:由于其高电流和电压承受能力,特别适合于需要高效转换的应用场合。
    - 家用电器:其耐用性和稳定性使其成为家庭电子产品的理想选择。
    - 太阳能系统:可用于光伏系统的整流,提高系统的整体效率。
    使用建议:
    - 在大电流环境下使用时,考虑适当的散热措施以防止过热。
    - 使用过程中需注意负载类型(电阻性、电感性或电容性),避免过载。

    5. 兼容性和支持


    - 兼容性:本系列产品与大多数主流的印刷电路板和其他相关电子设备兼容。
    - 支持:制造商提供详尽的技术支持和售后保障,包括安装指南和故障排除建议。

    6. 常见问题与解决方案


    1. 问题:设备启动时出现不稳定现象。
    解决方案:检查负载类型,如果为电容性负载,则按手册指示进行电流降额操作。
    2. 问题:设备工作一段时间后温度升高。
    解决方案:增加散热措施,如安装散热片或风扇。

    7. 总结和推荐


    综上所述,GBJ50005至GBJ5010系列桥式整流器凭借其卓越的性能和多功能性,适用于多种应用场景。其高电流承受能力和广泛的温度适应范围使其成为市场上极具竞争力的产品。建议在需要高性能和可靠性的环境中使用本系列产品。

GBJ5010参数

参数
正向浪涌电流 400A
配置 -
桥接类型 -
If - 正向电流 5A
Ir - 反向电流 10uA@1kV
Vr-反向电压 1KV
反向恢复时间 -
通用封装 GBJ

GBJ5010厂商介绍

Juxing Electronic是一家专注于电子元器件制造和分销的公司。主营产品包括但不限于:

1. 半导体器件:如二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:包括电阻、电容、电感等,这些元件在电路中起到稳定电压、滤波等作用,是电子设备不可或缺的组成部分。
3. 连接器和线缆:用于电子设备之间的连接,确保信号和电源的传输。
4. 传感器:用于检测环境变化,如温度、湿度、压力等,广泛应用于智能家居、工业自动化等领域。

Juxing Electronic的优势在于:

- 技术创新:持续投入研发,以保持产品技术的领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。
- 供应链管理:高效的供应链管理,确保产品的及时供应和成本控制。

Juxing Electronic致力于为客户提供高质量的电子元器件,以支持其产品的开发和创新。

GBJ5010数据手册

厂牌 PDF简要描述 下载
JUXING ELECTRONIC/广东钜兴电子 整流二极管/整流桥 JUXING ELECTRONIC/广东钜兴电子 GBJ5010 GBJ5010数据手册

GBJ5010封装设计

查看详情并下载
Symbol
Footprint
3D Model
