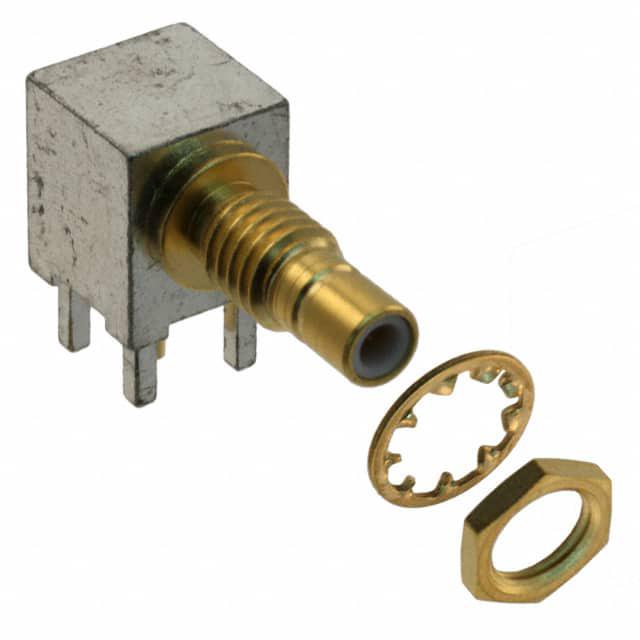

903-413J-51A

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Jack,Male Pin,Snap-On 1 4GHz 50Ω 银色 滑锁 焊接 焊接安装,贴片安装,通孔安装,隔板安装,面板安装
供应商型号: 1134492
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 903-413J-51A

903-413J-51A概述

    Amphenol® RF SMB Connector 技术手册

    1. 产品简介


    Amphenol® RF SMB连接器是SubMiniature B型连接器的一种,它在20世纪60年代被开发出来,具有快速连接和断开的特性。这种连接器符合MIL-C-39012标准,能够支持高达10GHz的宽带信号传输。Amphenol® RF SMB连接器分为50Ω和75Ω两种阻抗型号,提供广泛的应用选择。

    2. 技术参数


    50Ω SMB Specifications (Electrical)
    - 阻抗: 50Ω
    - 频率范围: DC至4GHz(可扩展到10GHz)
    - 电压驻波比 (VSWR): 最大1.2 @ DC至4GHz,最大1.5 @ 4至10GHz
    - 射频泄漏: 最小55dB @ 1GHz (柔性电缆)
    - 额定电压: ≥ 250Vrms(取决于电缆)
    - 接触电阻: 中心触点≤6mΩ,外接触点≤2.5mΩ,编织体到外壳≤1mΩ
    - 绝缘电阻: 最小5,000MΩ
    - 插入损耗: 最大0.3dB @ 1.5GHz
    - 介电强度: 1,000Vrms(海平面)
    机械参数
    - 耦合方式: 卡口式耦合(MIL-STD-348)
    - 线缆固定方式: 六角压接(编织体/护套)和焊锡(中心导体)
    - 接触状态: 所有接触件都锁定(除非另有说明)
    - 插拔力: 插入力≤14.2磅(63牛顿),拔出力≥1.8磅(8牛顿)
    - 耐久性: 最小500次插拔循环
    环境参数
    - 温度范围: -65°C至+165°C
    - 热冲击: MIL-STD-202方法107,条件B
    - 湿气抵抗: MIL-STD-202方法106
    - 腐蚀: MIL-STD-202方法101,条件B
    - 振动: MIL-STD-202方法204,条件D
    - 机械冲击: MIL-STD-202方法213,条件B
    75Ω SMB Specifications (Electrical)
    - 阻抗: 75Ω
    - 频率范围: DC至4GHz
    - 电压驻波比 (VSWR): 最大1.4 @ DC至4GHz
    - 其他电气参数与50Ω相同

    3. 产品特点和优势


    - 宽带性能: 直流至4GHz的低反射特性,提供了高质量的连接器。
    - 快速连接/断开: 卡口式耦合设计减少了安装时间。
    - 多种镀层选项: 镍、金、锡等多种镀层提供良好的耐腐蚀性和焊接特性。
    - PCB安装设计: 插座允许板对板的安装,减小了插入力。

    4. 应用案例和使用建议


    应用领域
    - 广播: 广播设备的天线连接。
    - 电缆: 通信电缆的接口。
    - 仪器: 仪表测试设备的连接。
    - 过程控制: 工业自动化设备的数据传输。
    - 雷达: 雷达系统的信号传输。
    - 浪涌保护: 电路保护设备。
    - 测试和测量: 实验室测试设备。
    - 视频传输: 视频传输系统的连接。
    使用建议
    - 在高温和高湿度环境下使用时,确保连接器经过适当的防腐处理。
    - 定期检查连接器的接触情况,以保证信号传输质量。

    5. 兼容性和支持


    - 兼容性: SMB连接器适用于多种电缆类型,包括RG-178、RG-174等。
    - 技术支持: Amphenol® RF提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 连接器在频繁插拔后出现接触不良。
    - 解决方案: 检查并清洁接触面,必要时更换连接器。
    - 问题2: 连接器信号传输质量下降。
    - 解决方案: 确认电缆和连接器的阻抗匹配,检查连接器的装配是否正确。

    7. 总结和推荐


    Amphenol® RF SMB连接器凭借其高可靠性、快速插拔能力和广泛的适用性,在多个领域表现出色。其出色的电气性能和耐用性使其成为各种应用的理想选择。强烈推荐使用这款产品,尤其是在需要高可靠性和宽频带信号传输的应用场合。

903-413J-51A参数

参数
类型 Jack,Male Pin,Snap-On
阻抗 50Ω
外壳颜色 银色
最大频率 4GHz
紧固类型 滑锁
端口数 1
触头端接 焊接
安装方式 焊接安装,贴片安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

903-413J-51A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
