首页  >  产品百科  >  76341-310LF

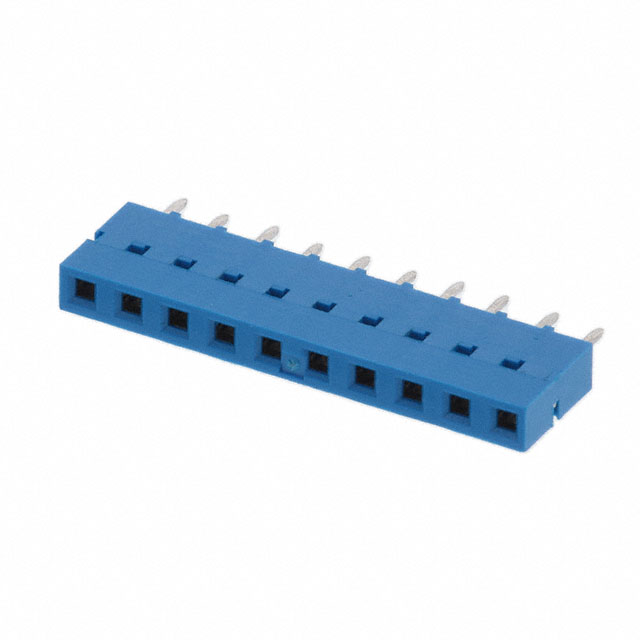

76341-310LF

厂牌: AMPHENOL
产品描述: Push-Pull,Receptacle 2.54mm 1 10pin 3A 760nm 金 蓝色 通孔安装
供应商型号: N-76341-310LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 76341-310LF

76341-310LF概述

    Dubox® 连接器产品技术手册

    产品简介


    Dubox® 是一款全面而广泛的连接器产品系列,专为各种电子设备提供高可靠性的电气连接。它具备双梁接触设计,适用于表面贴装(SMT)和通孔安装(THT),且具有位置标记功能,以确保焊接时对齐并方便机器人装配。Dubox® 支持多种配置,如单排或双排、垂直或水平、标准轮廓或低轮廓,同时可选择顶部、底部或双重入口设计,提供广泛的接触配置选项,适应各种应用需求。

    技术参数


    - 电流额定值:最大电流为每触点3A
    - 材料特性:插针采用磷青铜材质,镀层可选金或锡(厚度为1.27微米,50微英寸)镍镀层
    - 绝缘电阻:最小5000兆欧
    - 耐压:介电强度可达1500伏
    - 工作温度范围:-65°C 至 +125°C
    - 包装方式:可选用卷带或散装包装

    产品特点和优势


    Dubox® 连接器的独特之处在于其双梁接触设计,这不仅实现了高可靠的电气性能,还减少了插入力。此外,其定位特征有助于保持焊接时的对齐,并便于机器人装配。高温度性能塑料材料使其适用于红外线和蒸汽相回流焊接。它符合DIN 41651规范,适用于HE13和BT D2632标准产品。

    应用案例和使用建议


    Dubox® 连接器广泛应用于消费电子、数据通信、工业仪器仪表及医疗领域。这些连接器通常用于板对板(BTB)、线对板(WTB)和电缆对板(CTB)连接,例如:
    - 在服务器机房中作为设备间的互连
    - 在医疗设备中作为传感器和控制模块之间的信号传输
    使用建议包括:
    - 在组装过程中需注意接触对齐,避免焊点错位
    - 使用推荐的焊接温度和时间,确保焊接质量和连接可靠性

    兼容性和支持


    Dubox® 连接器兼容多种不同的电子元器件和设备,通过官网可以获取详细的技术数据表和产品规格。厂商提供丰富的营销资料,包括三维视图和详细的零件号信息,以帮助客户更好地了解和使用这些产品。

    常见问题与解决方案


    - 问题1:如何正确放置连接器?
    - 解决方案:确保定位标记正确对齐,使用工具辅助放置,避免手动操作导致的错误。
    - 问题2:焊接后出现虚焊怎么办?
    - 解决方案:检查焊接温度和时间是否符合要求,必要时进行重新焊接。
    - 问题3:接触电阻过高怎么办?
    - 解决方案:清洁接触点,确认焊接质量,如有需要更换连接器。

    总结和推荐


    Dubox® 连接器凭借其高可靠性、兼容性强和易于安装的特点,在各类电子产品中表现出色。无论是消费电子还是医疗设备,Dubox® 都能提供稳定的连接解决方案。我们强烈推荐这一产品,特别是在追求高性能和可靠性的情况下。
    请注意,以上内容是根据提供的文档整理而成的技术手册概览,具体细节和参数可能需要进一步验证和补充。

76341-310LF参数

参数
颜色 蓝色
排数 1
防护等级 -
针脚数 10pin
触头镀层 - 配接
类型 Push-Pull,Receptacle
额定电流 3A
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
安装方式 通孔安装
应用等级 工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

76341-310LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

76341-310LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 插座/母插口 AMPHENOL 76341-310LF 76341-310LF数据手册

76341-310LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9434 ¥ 8.0189
350+ $ 0.7931 ¥ 6.7414
700+ $ 0.7446 ¥ 6.3291
1500+ $ 0.7038 ¥ 5.9823
3400+ $ 0.6732 ¥ 5.7222
库存: 2583
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1202.83
直接购买
加入购物车
