95278-108-72LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 72pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-108-72LF
供应商: 期货订购
标准整包数: 50

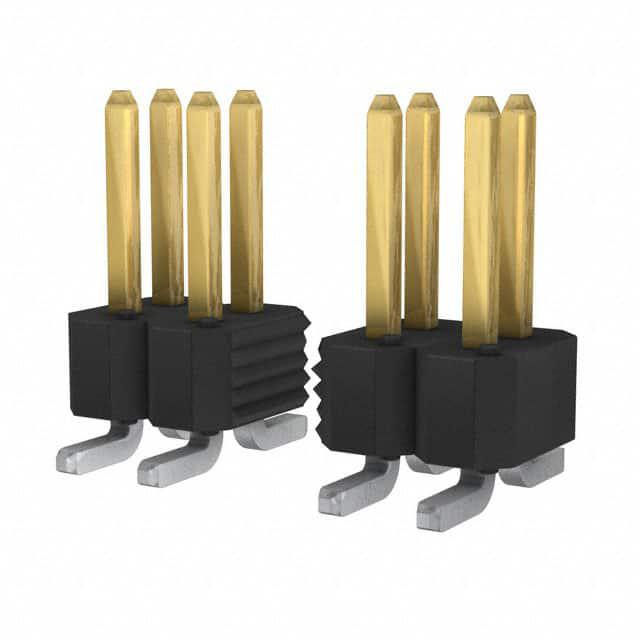

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-108-72LF

95278-108-72LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一款高性能电子连接器,适用于多种电子设备和系统中的板对板、板对线、板对柔性线路及板对电缆的互连需求。这些连接器采用垂直和直角两种配置,提供一排、两排或三排不同的排列方式,从而满足各种复杂的应用需求。

    技术参数


    技术规格:
    - 材料: 针脚由符合ASTM B-159标准的磷青铜合金UNS C51000制成,绝缘体采用具有UL-94-V0阻燃等级的高温树脂。
    - 镀层:
    - 镀锡铅层:100 μ英寸(μ")或更厚,符合MIL-P-81728标准。
    - 无铅选项:100-150 µ英寸纯锡,也符合Lead-Free要求。
    - 接触区域:镀金层,厚度为50 µ英寸,符合MIL-G-45204标准。
    - 其他区域:50 µ英寸镍镀层,符合QQ-N-290标准。
    电气特性:
    - 绝缘电阻: 不小于5000兆欧(MΩ),测量方法参照MIL-STD-202方法302。
    - 介电强度: 在1500伏特(DC、RMS或AC,60 Hz)下,60秒内没有弧光放电、绝缘击穿或超过1毫安泄漏电流的现象,测试方法参照MIL-STD-1344方法3001.1。
    - 电流额定值: 3安培(A)。
    - 工作温度范围: -65°C 至 +130°C。
    机械特性:
    - 针脚保持力: 每个针脚可以承受不小于2.0磅的轴向载荷,施加载荷速率为每分钟0.2英寸,参照MIL-STD-1344A方法2007.1。
    环境条件:
    - 热冲击: -55°C至+105°C(尼龙),或-65°C至+130°C(PCT, PPS&LCP)范围内,进行25次循环测试。
    - 恒定湿度: 在+40°C和95%相对湿度下,持续96小时。
    - 高温寿命: 在105°C(尼龙)或130°C(PCT, PPS&LCP)下,连续315小时。

    产品特点和优势


    独特功能和优势:
    - 多功能性: 支持多种互连配置,包括垂直和直角安装。
    - 高可靠性: 经过严格测试,确保在各种环境下的稳定性和耐用性。
    - 安全环保: 符合RoHS标准,是无铅设计,适合环保要求高的应用场合。
    - 易于维护: 通过优化的制造工艺和质量控制体系,确保产品长期可靠使用。

    应用案例和使用建议


    应用案例:
    这些连接器广泛应用于通信设备、汽车电子、工业自动化、消费电子产品等多个领域。例如,在工业自动化控制系统中,它们可以实现复杂电路之间的高效连接。
    使用建议:
    - 确保正确的插拔操作,避免过度用力导致损坏。
    - 定期检查连接器的状态,及时更换老化部件。
    - 在高温和高湿环境下使用时,注意适当增加防护措施。

    兼容性和支持


    兼容性:
    - 这些连接器能够与FCI的Mini PV终端或其他0.025英寸针兼容的插座适配,工作在0.100英寸中心线上。
    - 可以与其他标准规格的电子元器件配合使用,确保系统集成的便利性和可靠性。
    支持和服务:
    - FCI提供了详细的技术文档和客户支持,确保客户能够正确理解和使用这些产品。
    - 如遇任何技术问题,可以通过授权分销商或直接联系制造商获得帮助和支持。

    常见问题与解决方案


    常见问题:
    1. 接触不良: 插入或取出时不够平稳。
    2. 外观损伤: 在运输或安装过程中被损坏。
    3. 连接稳定性不足: 温度变化导致的接触不良。
    解决方案:
    1. 定期清洁和检查: 确保针脚和插座的干净和完好,避免污垢和磨损影响接触。
    2. 正确安装: 按照制造商的指导正确安装,确保插接顺畅。
    3. 加强防护: 在极端环境下使用时,考虑使用额外的防护套件。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款性能卓越、兼容性强且可靠性高的连接器产品。它的多功能性和广泛适用性使其成为众多电子设备的理想选择。强烈推荐给需要高性能连接解决方案的用户。

95278-108-72LF参数

参数
触头镀层 - 配接
针脚数 72pin
颜色 黑色
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
排数 2
额定电流 3A
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95278-108-72LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-108-72LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-108-72LF 95278-108-72LF数据手册

95278-108-72LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
