NPC-1210-015-G-3-S

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式 计量 Wheatstone Bridge 103.42KPa 310.26KPa ±0.1% DIP 通孔安装 15.24mm*15.24mm*12.5mm
供应商型号:
供应商:
标准整包数: 0

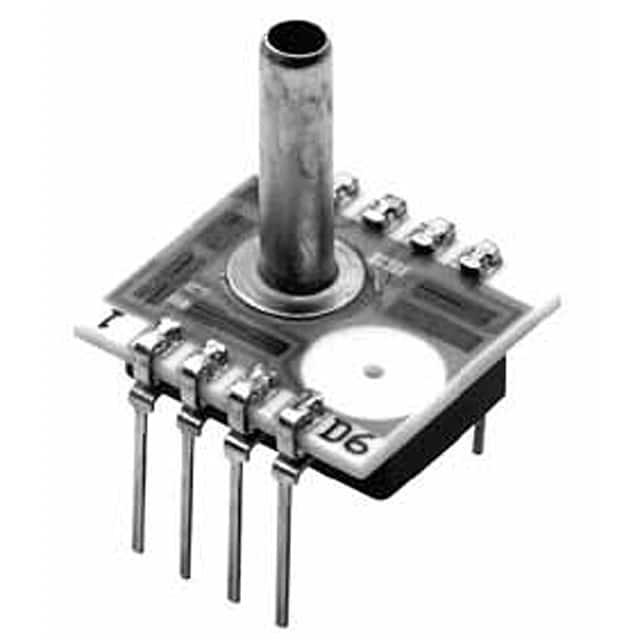

AMPHENOL 压力传感器 NPC-1210-015-G-3-S

NPC-1210-015-G-3-S概述

    NPC-1210 Series 中压传感器技术手册

    1. 产品简介


    NPC-1210 系列压力传感器是专为需要在宽温度范围内提供校准性能的应用而设计的低成本解决方案。该系列传感器采用固态技术,具有高灵敏度和高精度,适用于工业自动化、气流监测、过程控制、医疗设备、地下电缆泄漏检测及通风等多个领域。

    2. 技术参数


    电气特性
    - 压力范围:5 psi 至 100 psi(34 kPa 至 690 kPa)
    - 零压力输出:-2 mV 至 2 mV
    - 满量程输出(FSO):75 mV 至 150 mV
    - 线性度:±0.1% FSO
    - 温度系数:±0.5% FSO
    - 热稳定性:±0.5% FSO
    - 输入阻抗:2500 Ω 至 6000 Ω
    - 输出阻抗:4000 Ω 至 6000 Ω
    - 压力过载:3X 或 200 psi(13.78 bar)两者中较小值
    环境条件
    - 工作温度范围:-40°C 至 125°C(-40°F 至 257°F)
    - 补偿温度范围:0°C 至 60°C(32°F 至 140°F)
    - 存储温度范围:-55°C 至 150°C(-67°F 至 302°F)
    机械特性
    - 重量:2.5 克(0.005 磅)
    - 材料兼容性:与暴露材料兼容,干气体仅适用于正压和表压端口,干气体适用于绝对负压端口

    3. 产品特点和优势


    NPC-1210 系列传感器具备多个显著特点:
    - 高灵敏度:能够提供精确的压力测量结果。
    - 高精度:确保传感器输出的稳定性和准确性。
    - 可互换性:通过内置的增益设置电阻实现现场互换。
    - 温度补偿:温度范围在 0°C 到 60°C 内进行补偿,保证在特定温度下的准确性能。
    - 封装方式多样:包括 PCB 可安装封装和 DIP 封装,适用范围广。
    - 坚固可靠:采用先进的硅微加工技术,确保长期可靠性。
    - 单个设备可追溯性:每个设备都有独特的可追溯性,便于管理和维护。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:监控系统中的压力变化,用于过程控制。
    - 气流监测:用于医疗设备、空气净化系统中的空气质量监测。
    - 医疗设备:在呼吸机等设备中监测患者呼吸状况。
    - 地下电缆泄漏检测:监测高压气体管道中的泄漏情况。
    - 通风系统:控制室内空气流通,保持空气新鲜度。
    使用建议:
    - 在安装过程中,需确保传感器正确接地,以避免信号干扰。
    - 根据具体应用需求选择合适的压力范围和连接方式。
    - 定期校准传感器,以确保测量的准确性和稳定性。

    5. 兼容性和支持


    NPC-1210 系列传感器与多种标准接口兼容,可以方便地集成到现有的系统中。Amphenol Advanced Sensors 提供详细的技术支持文档,包括安装指南和故障排除手册。此外,厂商还承诺对产品质量负责,提供 12 个月的保修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否稳定;检查传感器接地情况 |
    | 测量误差大 | 重新校准传感器;检查连接线是否接触良好 |
    | 压力过载 | 减小输入压力;检查压力范围是否匹配 |

    7. 总结和推荐


    综上所述,NPC-1210 系列传感器凭借其高灵敏度、高精度、温度补偿和可靠的固态结构,适用于广泛的工业应用。其多功能性、易安装性和优秀的技术支持使其在市场上具有较强的竞争力。对于需要高精度压力测量的应用,我们强烈推荐使用这款传感器。
    Amphenol Advanced Sensors
    网址:[www.amphenol-sensors.com](http://www.amphenol-sensors.com)
    电话:请参阅官网联系方式

NPC-1210-015-G-3-S参数

参数
最大工作压力 310.26KPa
工作压力范围 103.42KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
长*宽*高 15.24mm*15.24mm*12.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

NPC-1210-015-G-3-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPC-1210-015-G-3-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPC-1210-015-G-3-S NPC-1210-015-G-3-S数据手册

NPC-1210-015-G-3-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
