20021511-00026T4LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 26pin 1A 250nm 金 黑色 通孔安装 22.81mm(长度)
供应商型号: 649-221511-00026T4LF
供应商: Mouser
标准整包数: 1

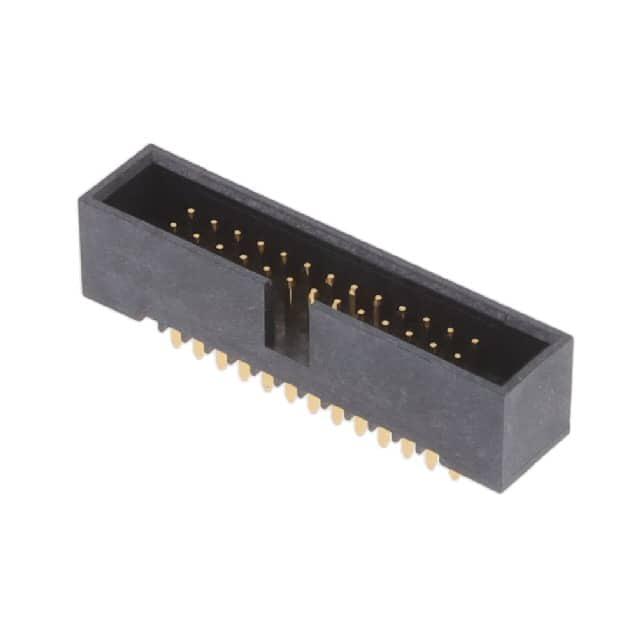

AMPHENOL 矩形连接器 - 针座 - 公插针 20021511-00026T4LF

20021511-00026T4LF概述

    电子元器件技术手册

    产品简介


    本文介绍的产品是一款高性能的高温度塑料外壳连接器,适用于波峰焊接工艺。该连接器由高温度塑料(UL94-V0,黑色)制成的外壳及铜合金终端组成,终端采用金镀层处理以提高接触可靠性。产品适用于需要耐高温的应用环境,例如焊接过程中对热敏感的组件。该连接器的终端金镀层设计提供了出色的电气性能和良好的耐腐蚀性,特别适合在复杂且要求严格的工业环境中使用。

    技术参数


    - 材料:高温度塑料,符合UL94-V0标准,黑色;铜合金终端,直径0.40±0.03毫米。
    - 镀层:接触点采用金镀层,具体规格如下:
    - 整体表面镀镍,厚度至少1微米;
    - 接触点处金镀层,厚度0.25微米(10微英寸);
    - 接触点处钯镍金复合镀层,厚度1微米(30微英寸)。
    - 温度耐受性:该连接器能够承受最高260摄氏度的温度,适用于各种焊接操作。
    - 包装方式:管式封装(TUBE),适用于自动化装配线。

    产品特点和优势


    - 高耐温性能:能够在高达260摄氏度的环境下保持稳定性能,适应严苛的工业环境。
    - 优良的电气性能:通过精密的金镀层处理,确保极低的接触电阻,实现高效的电流传导。
    - 可靠的机械性能:采用高强度的高温度塑料外壳,具备出色的抗冲击和振动能力,延长使用寿命。
    - 兼容性强:与多种电路板兼容,可广泛应用于各种电子设备和系统。

    应用案例和使用建议


    - 应用案例:常用于汽车电子控制系统、工业自动化设备和高端消费电子产品等场合。
    - 使用建议:
    - 在组装前检查所有部件无损坏,特别是连接器终端和线路板。
    - 使用推荐的焊接温度曲线,确保连接器能够承受长时间的高温而不受损。
    - 安装完成后进行电路测试,确保所有连接均良好。

    兼容性和支持


    - 兼容性:本连接器适用于市面上大多数PCB板,尤其适合自动化装配线使用。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,帮助客户解决安装和调试过程中的任何问题。

    常见问题与解决方案


    - 问题1:焊接过程中出现接触不良现象。
    - 解决方案:确保焊接温度在推荐范围内,并使用适当的焊接设备。如果问题持续存在,可能需要检查连接器终端镀层是否完好。
    - 问题2:连接器在高温环境下性能下降。
    - 解决方案:确保连接器的使用温度不超过其最大耐温值260摄氏度,并避免长时间暴露在极端高温条件下。

    总结和推荐


    这款高温度塑料外壳连接器以其出色的耐温性能和稳定的电气特性,在多种工业应用中表现出色。其独特的金镀层处理和高精度的制造工艺确保了长期可靠性和优异的电气性能。无论是汽车电子还是工业控制领域,该产品都能满足专业需求。强烈推荐给需要高性能连接器的工程团队。

20021511-00026T4LF参数

参数
排数 2
触头镀层 - 配接
颜色 黑色
额定电流 1A
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
针脚数 26pin
类型 Header,Push-Pull
长*宽*高 22.81mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

20021511-00026T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021511-00026T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021511-00026T4LF 20021511-00026T4LF数据手册

20021511-00026T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
12+ $ 2.3575 ¥ 19.0547
24+ $ 2.244 ¥ 18.9618
108+ $ 1.8144 ¥ 15.3317
504+ $ 1.5768 ¥ 13.324
1008+ $ 1.4385 ¥ 12.1553
5004+ $ 1.3755 ¥ 11.623
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
