首页  >  产品百科  >  PT15GV02-502A1010-S

PT15GV02-502A1010-S

厂牌: AMPHENOL
产品描述: 5KΩ ±10% 250mW ±300ppm/℃ 线性 通孔安装 15mm(长度)*6mm(高度)
供应商型号: 3128521
供应商: 海外现货
标准整包数: 1

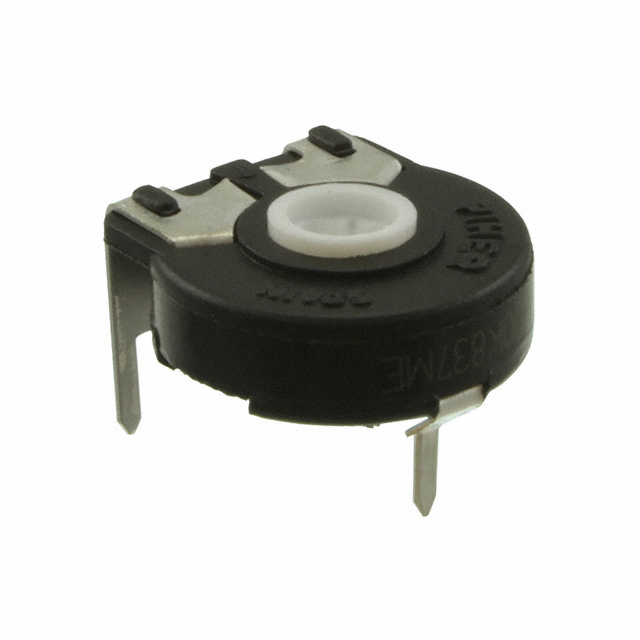

AMPHENOL 电位器及其他可变电阻器 PT15GV02-502A1010-S

PT15GV02-502A1010-S概述

    PT-15 / PTC-15:15毫米碳膜/陶瓷通孔电位器

    产品简介


    PT-15 和 PTC-15 电位器适用于需要频繁调整的应用场合。它们没有轴设计,可以安装不同的啮合机构,如定制的轴、电机控制或人机界面调节装置。这些电位器可以控制各种可变输出,例如频率、电机速度变化或音量大小。

    技术参数


    | 特性 | PT-15 | PTC-15 |
    |
    | 电阻范围 | 100Ω至5MΩ | 1KΩ至5MΩ |
    | 额定功率 | 线性:0.25W (40°C);0.50W (70°C) | 对数/抗对数:0.12W (40°C);0.25W (70°C) |
    | 最大电压 | 线性:250 VDC | 对数/抗对数:125 VDC |
    | 转动角度 | 265° ± 5° | 240° ± 20° |
    | 阻止扭矩 | 0.5至2.5 Ncm (0.7至3.4 in-oz) | >10 Ncm (>14 in-oz) |
    | 寿命 | 高达10万次循环 | 高达1万次循环 |
    | 工作温度范围 | -25°C 至 +70°C | -40°C 至 +90°C |
    | 封装保护等级 | IP54 | IP54 |

    产品特点和优势


    - 优秀的性能(最高可达3%线性)
    - 可选碳或陶瓷电阻元件
    - 最多38个机械止点提供触觉反馈
    - 可选防火焰材料(UL 94V-0)
    - 杂志包装适用于自动插入

    应用案例和使用建议


    PT-15 和 PTC-15 电位器广泛应用于家电程序选择、恒温器调节、计时器和控制继电器、消费电子产品、电动工具控制、测试和测量设备等领域。使用这些电位器时,确保选择合适的电压和功率等级以满足特定的应用需求。此外,在安装过程中应避免过度扭动或振动,以防止性能下降。

    兼容性和支持


    PT-15 和 PTC-15 电位器与多种其他电子元器件和设备具有良好的兼容性。Piher Sensing Systems 提供全方位的技术支持和售后服务,客户可以随时联系他们获取最新的设计信息和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电位器使用寿命短 | 检查是否超过最大工作温度并更换适合的工作温度版本。 |
    | 电位器阻值不稳定 | 检查接线是否正确并确认所有连接点无松动。 |
    | 电位器转动不顺畅 | 检查是否有异物阻碍转动并确保转动部分清洁无阻。 |

    总结和推荐


    PT-15 和 PTC-15 电位器凭借其出色的性能、高寿命和多种功能,在多个应用领域具有很高的竞争力。这些电位器适用于需要高精度和可靠性控制的应用,强烈推荐给需要高效且稳定解决方案的客户。如果您有任何疑问或需求,请随时联系 Piher Sensing Systems 获取更多支持。

PT15GV02-502A1010-S参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 250mW
温度系数 ±300ppm/℃
额定电压 -
锥度 线性
长*宽*高 15mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT15GV02-502A1010-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT15GV02-502A1010-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT15GV02-502A1010-S PT15GV02-502A1010-S数据手册

PT15GV02-502A1010-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.4816
10+ ¥ 5.4816
库存: 4215
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 54.81
