UPCIP012ALS2

厂牌: AMPHENOL
产品描述: Amphenol Industrial 电动车连接器, UPC系列, RADSOK, 250A, 2路, 工作电压1000V, 50 mm²
供应商型号: 1237558
供应商: 海外现货
标准整包数: 1

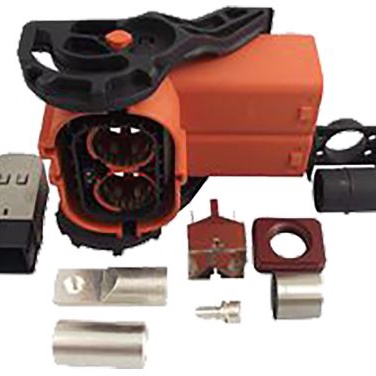

AMPHENOL 刀片式电源连接器 - 外壳 UPCIP012ALS2

UPCIP012ALS2概述

    Amphenol® UPC Connectors for HEV



    1. 产品简介



    UPC(Ultimate Power Connector)是专为混合动力汽车市场设计的一系列塑料电源连接器。UPC系列的2极和3极连接器采用了专利的RADSOK®技术,能够提供更高的电流承载能力、更低的温度上升和电压降,同时降低电阻。这种紧凑的设计使其特别适合电动汽车(EV)和混合动力汽车(HEV)市场。


    2. 技术参数



    - 电流承载能力: 最高可达400A(200A,适用于直径9.1mm、横截面积50mm²的电缆)
    - 测试电压: 海平面条件下3000 VAC RMS
    - 防水等级: IP67和IP69k(接合状态)
    - 指防护: UL 2251
    - 阻燃等级: UL 94V-0
    - EMI屏蔽: 60dB/100MHz
    - 工作温度: -40°C至125°C
    - 耐久性: 至少500次插拔
    - 额定电压: 1000V
    - 推荐扭矩: M5: 6~8N.M


    3. 产品特点和优势



    UPC连接器的独特功能和优势使其在市场上具有显著的竞争优势。以下是几个关键特点:
    - 塑料外壳轻量化设计: 轻巧且结构紧凑,节省空间。
    - 宽泛的电流范围: 可以承载200A到400A的电流。
    - 低插拔力: 易于操作且减少磨损。
    - 耐用性: 可以承受至少500次插拔。
    - 防触电设计: 符合UL 2251标准。
    - 高压互锁(HVIL): 增强安全性。
    - EMI屏蔽: 达到60dB/100MHz。
    - 防护等级: 接合状态下达到IP67和IP69k。
    - 符合RoHS标准


    4. 应用案例和使用建议



    UPC连接器广泛应用于电动汽车和混合动力汽车领域,特别是在电池管理系统(BMS)、电机控制单元(MCU)和其他高功率应用场景中。以下是一些使用建议:
    - 在高温环境下使用时,建议定期检查连接器状态以确保安全可靠。
    - 使用符合推荐扭矩值的工具进行安装,避免过紧或过松导致接触不良。
    - 在户外使用时,应考虑额外的防水措施以保持其防护等级。


    5. 兼容性和支持



    UPC连接器可以与其他标准的电气连接设备和工具配合使用。如果您需要更多技术支持或查询详细规格,请联系当地的Amphenol销售办事处。Amphenol提供全面的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。


    6. 常见问题与解决方案



    - 问题1: 插拔时发现连接器发热严重。
    - 解决方案: 检查连接器是否安装到位,并确保使用推荐的扭矩值进行安装。如果问题仍然存在,请咨询技术支持。

    - 问题2: 长期使用后连接器出现接触不良的情况。
    - 解决方案: 检查接触点是否有腐蚀或氧化,如有必要请清洁并重新安装。如果问题依然存在,建议更换新的连接器。


    7. 总结和推荐



    UPC连接器凭借其卓越的性能和广泛的适用范围,成为混合动力汽车市场的理想选择。其紧凑的设计、高电流承载能力和良好的耐久性使得它在众多应用场景中表现出色。因此,我们强烈推荐使用Amphenol的UPC连接器。对于任何具体的应用需求,请联系当地Amphenol销售办事处以获取更详细的信息和技术支持。

UPCIP012ALS2参数

参数
长*宽*高 64.008mm(宽度)
安装方式 导线安装
零件状态 在售

UPCIP012ALS2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UPCIP012ALS2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 刀片式电源连接器 - 外壳 AMPHENOL UPCIP012ALS2 UPCIP012ALS2数据手册

UPCIP012ALS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
