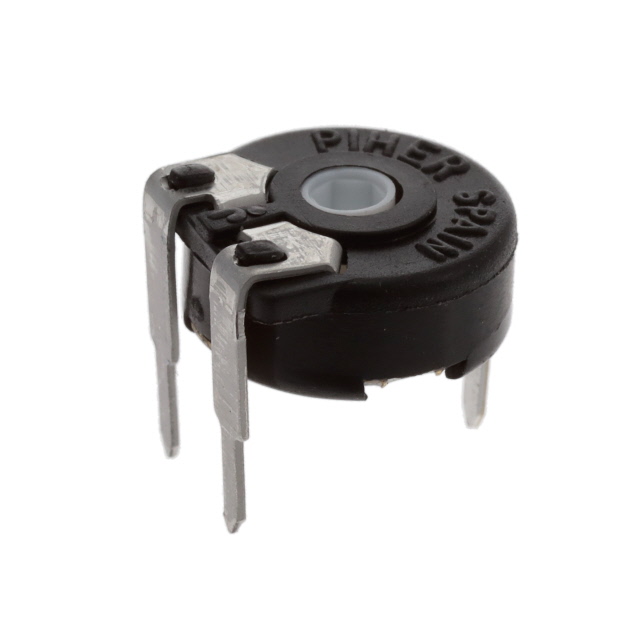

PT10MV10-252A2020-S

厂牌: AMPHENOL
产品描述: 2.5KΩ ±20% 150mW ±300ppm/℃ 线性 200V 通孔安装 10.3mm(长度)*4.8mm(高度)
供应商型号: DV-30244860
供应商: 海外现货
标准整包数: 5
AMPHENOL 电位器及其他可变电阻器 PT10MV10-252A2020-S

PT10MV10-252A2020-S概述

    PT10 10 mm Carbon Potentiometer 技术手册

    产品简介


    PT10 10 mm 碳膜电位计是一种用于需要频繁调节的应用场合的电位计。它的无轴设计允许使用不同的接合机制,如定制轴、电机控制或人机界面调整。PT10 电位计可以控制可变输出,如频率、电机速度的变化或音量。主要应用领域包括测试和测量设备、消费电子、家用电器、小型发动机、机器人、运动控制器以及医疗设备控制面板。

    技术参数


    - 旋转角度: 235° ± 5°
    - 扭矩: 0.4 至 2 Ncm(0.6 至 2.7 英寸盎司)
    - 电气旋转角度: 2 度
    - 最大电压: 200 VDC(直通),100 VDC(非直通)
    - 额定功率: 0.15 W(直通),0.07 W(非直通)
    - 温度范围: -25°C 至 +70°C(-13°F 至 +158°F)
    - 使用寿命: 最高可达 100,000 次循环
    - 阻值范围: 100Ω 至 5MΩ(线性 1.0 至 2.0 至 2.2 至 2.5 至 4.7 至 5.0)
    - 电阻误差: ±20%
    - 残余电阻: 0.5% Rn(最小 5 分钟)
    - 等效噪声电阻: 3% Rn(最小 3 分钟)

    产品特点和优势


    - 碳电阻元件: 提供稳定的电阻输出。
    - 防尘外壳: 保护内部元件免受灰尘污染。
    - 聚酯基板: 增强电位计的机械强度。
    - 多种选择: 可提供低扭矩版本、自熄塑料(UL 94V-0)以及其他特殊选项。

    应用案例和使用建议


    PT10 电位计适用于需要精确控制的应用,如医疗设备、工业自动化系统、消费电子等。建议在高温环境下使用时选择耐温版本(最高达 85°C)。对于高频应用,可以考虑使用长期寿命型号以增加可靠性。

    兼容性和支持


    PT10 电位计与其他电子元器件具有良好的兼容性。制造商提供了详细的文档和技术支持,包括不同安装方法和附加选项的选择指南。如果需要进一步的支持或特殊定制,可以直接联系 Piher Sensing Systems 获取帮助。

    常见问题与解决方案


    1. 问题: 温度超过工作范围时如何处理?
    - 解决方案: 选择更高温度范围的型号(如 PTC10 系列)或采取散热措施。
    2. 问题: 如何选择正确的阻值范围?
    - 解决方案: 根据具体应用需求选择合适的阻值,可咨询 Piher 官方获取更详细的指导。
    3. 问题: 需要特殊的接口如何处理?
    - 解决方案: 联系 Piher 官方,根据具体要求定制。

    总结和推荐


    PT10 10 mm 碳膜电位计是一款高度灵活且易于配置的产品,适用于各种复杂应用。其独特的特点和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐使用这款电位计,特别是对于需要高性能和稳定性的场合。
    本文档根据 Piher Sensing Systems 提供的技术手册整理而成,旨在为用户提供详细的产品信息和技术指导。

PT10MV10-252A2020-S参数

参数
电阻值 2.5KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
额定电压 200V
锥度 线性
长*宽*高 10.3mm(长度)*4.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MV10-252A2020-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MV10-252A2020-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MV10-252A2020-S PT10MV10-252A2020-S数据手册

PT10MV10-252A2020-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.4233 ¥ 3.6105
100+ $ 0.2899 ¥ 2.4727
500+ $ 0.2395 ¥ 2.0427
库存: 4914
起订量: 60 增量: 5
交货地:
最小起订量为:50
合计: ¥ 180.52
直接购买
加入购物车
