首页  >  产品百科  >  PT15NV15-104A2020-E-S

PT15NV15-104A2020-E-S

厂牌: AMPHENOL
产品描述: 100KΩ ±20% 250mW ±300ppm/℃ 线性 通孔安装 15mm(长度)*6mm(高度)
供应商型号: ET-3128550
供应商: 海外现货
标准整包数: 1

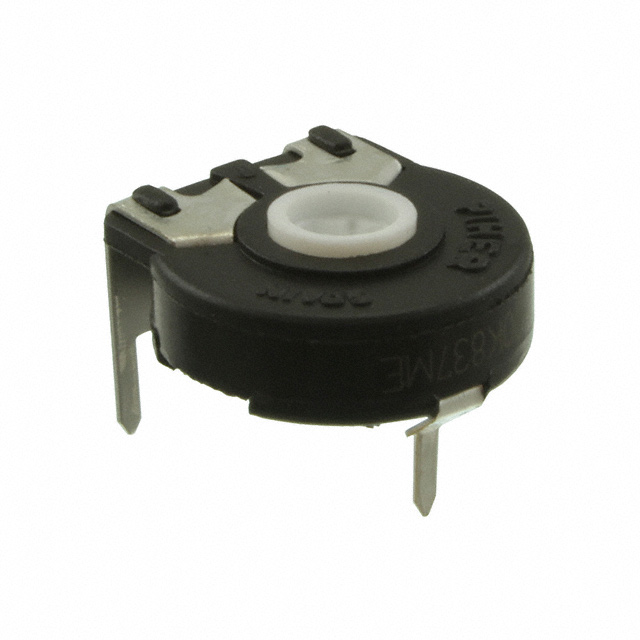

AMPHENOL 电位器及其他可变电阻器 PT15NV15-104A2020-E-S

PT15NV15-104A2020-E-S概述


    产品简介


    PT-15 / PTC-15 15-mm碳/陶瓷通孔电位器
    PT-15 和 PTC-15 电位器适用于需要频繁调整的应用场景。无轴设计允许使用不同的操作机制,例如定制轴、电机控制或人机界面调整。这些电位器可用于控制各种输出,如频率、电机速度变化或音量调节。

    技术参数


    - 电气规格:
    - 类型:线性(Lin)、对数(Log)、反对数(Alog)
    - 电阻范围(Lin):100Ω 至 5MΩ
    - 电阻范围(Log, Alog):1KΩ 至 5MΩ
    - 最大电压(Lin):250 VDC
    - 最大电压(Log, Alog):125 VDC
    - 额定功率(Lin):0.25 W(50°C)
    - 额定功率(Lin):0.50 W(70°C)
    - 额定功率(Log, Alog):0.12 W(50°C)
    - 额定功率(Log, Alog):0.25 W(70°C)
    - 机械规格:
    - 机械旋转角度:265° ± 5°
    - 电气旋转角度:240° ± 20°
    - 转矩:0.5至2.5 Ncm(0.7至3.4 in-oz)
    - 长寿命:最多100,000个周期
    - 环境测试:
    - 温度系数:±300 ppm/°C(Rn < 100K)
    - 振动测试:2小时每个平面 10Hz - 55Hz
    - 储存测试:6个月 23°C ±2°C 和 50% RH

    产品特点和优势


    PT-15 和 PTC-15 电位器具备出色的性能,高达3%的线性度,提供高达38个机械定位点以提供触觉反馈。同时,这些电位器拥有高使用寿命,最高可达100,000次循环,且具有IP54防护等级,使其适用于多种恶劣环境。其独特的无轴设计使得用户可以根据需求选择适合的操作机构,具有高度灵活性和广泛的适用性。此外,支持自动插入的散装包装方式,便于批量生产时的自动化装配。

    应用案例和使用建议


    PT-15 和 PTC-15 电位器广泛应用于家电程序选择、恒温器调节、计时器和控制继电器、消费电子产品、电动工具控制以及测试和测量设备中。对于需要精确控制的应用场景,可以通过在特定位置增加机械定位点来实现更稳定的输出。例如,在家用电器中,可以通过电位器精确控制温度或音量。在电动工具中,可以用于控制电机转速。

    兼容性和支持


    PT-15 和 PTC-15 电位器支持多种安装方法,包括水平调整和垂直安装,以适应不同的设计需求。此外,厂商还提供了详细的订货信息和技术支持,确保用户能够顺利进行集成和调试。

    常见问题与解决方案


    - 问题:如何选择合适的阻值?
    - 解决方案:根据具体应用的需求选择合适的阻值,例如在电源管理电路中可能需要较高阻值的电位器以减小功耗。

    - 问题:如何确认产品的线性度?
    - 解决方案:通过查看产品技术手册中的线性度指标,或者通过专业的测量仪器进行验证。如有需要,可以联系厂商获取技术支持。

    总结和推荐


    PT-15 和 PTC-15 电位器凭借其出色的线性度、高使用寿命和灵活的设计,成为了众多应用领域的理想选择。无论是在家用电器还是工业设备中,这些电位器都能够提供可靠的性能和稳定的输出。因此,强烈推荐使用这些电位器,特别是对于需要频繁调整的应用场景。若需更多定制化支持,可直接联系厂商获取更多信息。
    通过结合先进的设计理念和技术优势,PT-15 和 PTC-15 电位器将为您的电子系统带来更高的可靠性和灵活性。

PT15NV15-104A2020-E-S参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 250mW
温度系数 ±300ppm/℃
额定电压 -
锥度 线性
长*宽*高 15mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT15NV15-104A2020-E-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT15NV15-104A2020-E-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT15NV15-104A2020-E-S PT15NV15-104A2020-E-S数据手册

PT15NV15-104A2020-E-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5521 ¥ 13.0377
10+ $ 1.1587 ¥ 9.7327
25+ $ 1.0417 ¥ 8.75
50+ $ 0.9631 ¥ 8.0898
100+ $ 0.8644 ¥ 7.261
250+ $ 0.8127 ¥ 6.8268
库存: 818
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.03
