L77HDB44SC309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 3 44pin Steel,Tin Plated 3A 金 导线安装,自由悬挂,通孔安装
供应商型号: Q-L77HDB44SC309
供应商: 期货订购
标准整包数: 500

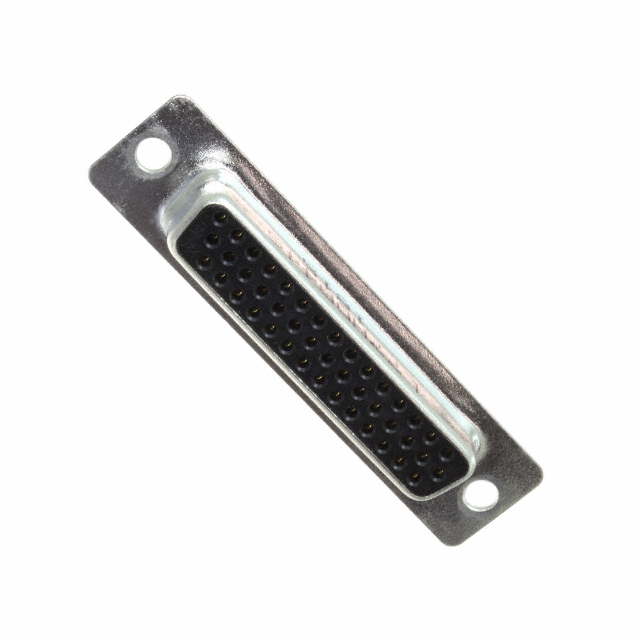

AMPHENOL D-Sub 连接器 L77HDB44SC309

L77HDB44SC309概述

    SD/E5 D-Sub Connectors 技术手册概述

    1. 产品简介


    Amphenol SD/E5 系列的 D-Sub 连接器是一系列具有高精度形成接触件和闭入口触点腔体的工业连接器。它们适用于各种商业需求,如工业自动化、电信和任何标准的 I/O 连接。这些连接器采用经济高效的焊杯端接方式,具有高品质和高可靠性。

    2. 技术参数


    - 材料和电镀:
    - 壳体:钢,镀镍锡
    - 绝缘子:玻璃填充热塑塑料,UL 94V-0 等级
    - 接触件:黄铜,镀镍,选择性金镀层(在配对区域),在端接区域最小 2.54µm(100µ")锡镀层覆盖 1.27µm(50µ")镍
    - 后插入件:黄铜,最小 2.54µm(100µ")镀镍
    - 螺丝锁:黄铜,最小 2.54µm(100µ")镀镍
    - 电气数据:
    - 额定电流:标准密度 5A,高密度 3A
    - 额定电压:250V AC/rms,50Hz
    - 耐压:1000V AC/rms,50Hz,持续 1 分钟
    - 绝缘电阻:1000MΩ @ 500V DC
    - 接触电阻:最大 20mΩ
    - 气候数据:
    - 操作温度范围:-55°C 到 +125°C
    - 盐雾测试:24 小时
    - 机械数据:
    - 单个接触件插入力:最大 0.54kg(1.19lb)
    - 单个接触件拔出力:标准密度最小 0.06kg(0.13lb),高密度最小 0.02kg(0.044lb)
    - 配合和分离力(最大/最小):不同针数范围有所变化

    3. 产品特点和优势


    - 高精度形成接触件:确保良好的电气性能和长寿命
    - 闭入口触点腔体:防止尘埃和湿气侵入,提高可靠性
    - 经济高效:使用焊杯端接方式,成本效益高
    - 高密度设计:可在有限空间内提供更多触点

    4. 应用案例和使用建议


    - 工业自动化:适合需要高可靠性的工业控制和监测系统
    - 电信:适用于通信设备中的板载连接
    - 医疗设备:符合严格的环境要求,可用于医疗监控系统
    使用建议:
    - 在极端温度环境中使用时,需注意材料的热稳定性
    - 定期检查连接器以确保良好的接触和绝缘性能

    5. 兼容性和支持


    - 与多种安装方式兼容,包括后置和面板安装
    - 提供详细的技术文档和用户指南
    - 提供全方位的技术支持和售后服务

    6. 常见问题与解决方案


    - Q: 插拔时接触力过大怎么办?
    - A: 检查接触件是否清洁和润滑,更换磨损的接触件。
    - Q: 连接器接触电阻过高怎么办?
    - A: 清理连接器并检查是否有氧化或污垢,必要时重新镀金。

    7. 总结和推荐


    Amphenol SD/E5 系列 D-Sub 连接器以其高精度的接触件、经济高效的端接方式和广泛的应用场景,成为许多行业不可或缺的组件。其卓越的可靠性和适应性使其在市场上具有显著的竞争优势。强烈推荐用于需要高性能连接的工业和电信应用。

L77HDB44SC309参数

参数
端接 焊盘
额定电流 3A
排数 3
触头镀层
外壳材料 Steel,Tin Plated
针脚数 44pin
类型 Female Sockets,Receptacle
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L77HDB44SC309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77HDB44SC309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77HDB44SC309 L77HDB44SC309数据手册

L77HDB44SC309封装设计

查看详情并下载
Symbol
Footprint
3D Model
