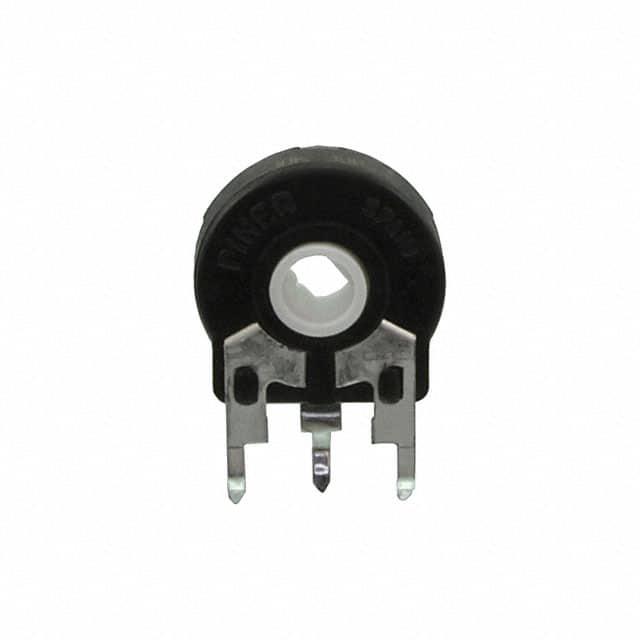

PT15NH02-103A1010-S

厂牌: AMPHENOL
产品描述: 10KΩ ±10% 250mW ±300ppm/℃ 通孔安装 15mm(长度)*7mm(高度)
供应商型号: ET-3128529
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT15NH02-103A1010-S

PT15NH02-103A1010-S概述

    PT-15 15 mm Carbon Potentiometer 技术手册

    1. 产品简介


    PT-15 碳膜电位器是为各种控制和传感器应用而设计的。这种电位器具有体积小、可靠性高、寿命长的特点,适用于多种消费、工业和汽车应用。例如,它常用于烤箱、炉灶、洗碗机、灯具(调光器)、电动工具、洗衣机和暖通空调系统(HVAC)中。

    2. 技术参数


    - 机械规格
    - 操作温度范围:-25°C 到 +70°C(-13°F 到 +158°F)
    - 寿命:高达 100,000 周期
    - 噪声电阻:223Ω
    - 旋转角度:电气旋转角度 240° ± 20°,机械旋转角度 265° ± 5°
    - 转矩:标准转矩 0.5 至 2.5 Ncm(0.7 至 3.4 英寸-盎司)
    - 电气规格
    - 最大电压:250 VDC(线性)/125 VDC(非线性)
    - 额定功率:在 50°C(122°F)下 0.25 W(线性)/0.12 W(非线性)
    - 电阻范围:50 Ω 至 5 MΩ
    - 允许误差:±5% 至 ±30%

    3. 产品特点和优势


    - 高性能:具备优秀的电气和机械性能,确保稳定可靠的操作。
    - 长寿命:标准型号可达到 10,000 周期,低扭矩版本可达 100,000 周期。
    - 易于集成:小尺寸设计使其能轻松集成到现有系统中,减少了对空间的需求。
    - 高度定制化:支持特殊刻度、阻值区域和机械触点,满足多样化需求。
    - 抗震性能:独特的停顿设计防止输出值因振动或意外旋转而变化,提高控制的一致性。

    4. 应用案例和使用建议


    - 应用场景:烤箱和炉灶的温度控制,洗碗机的水温调节,照明设备的亮度控制,电动工具的转速调整,洗衣机的水位调节,以及暖通空调系统的风量和温度控制。
    - 使用建议:
    - 在使用时,请确保电位器的安装方式符合制造商的规范,以避免不必要的磨损。
    - 定期检查电位器的工作状态,确保其长期稳定运行。
    - 如需特定阻值区域或特殊的机械触点配置,请联系 Piher 获取定制服务。

    5. 兼容性和支持


    - 兼容性:PT-15 系列碳膜电位器具有标准的垂直安装和水平调节选项,易于与各种电路板和其他元件兼容。
    - 技术支持:Piher 提供全面的技术支持,包括产品咨询、安装指导和维护服务。如需进一步的信息和支持,请联系您的当地 Piher 供应商。

    6. 常见问题与解决方案


    - Q: 电位器在使用过程中出现噪声如何处理?
    - A: 尝试清洁电位器接触点,或者更换新的电位器以减少噪声。

    - Q: 电位器的寿命低于预期怎么办?
    - A: 检查是否有过载或不当操作,如操作频率过高或使用环境恶劣。如果仍然存在问题,请联系 Piher 客服进行进一步诊断。

    7. 总结和推荐


    PT-15 碳膜电位器以其优良的电气性能、长寿命和定制化能力,成为众多应用的理想选择。无论是家用电器还是工业自动化设备,PT-15 都表现出色。对于需要精确控制的应用场合,强烈推荐使用这款电位器。

PT15NH02-103A1010-S参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 250mW
温度系数 ±300ppm/℃
锥度 -
额定电压 -
长*宽*高 15mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT15NH02-103A1010-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT15NH02-103A1010-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT15NH02-103A1010-S PT15NH02-103A1010-S数据手册

PT15NH02-103A1010-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4553 ¥ 12.2248
10+ $ 1.0849 ¥ 9.1135
25+ $ 0.9776 ¥ 8.2115
50+ $ 0.9031 ¥ 7.5858
100+ $ 0.8098 ¥ 6.8027
250+ $ 0.7625 ¥ 6.4047
库存: 410
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.22
