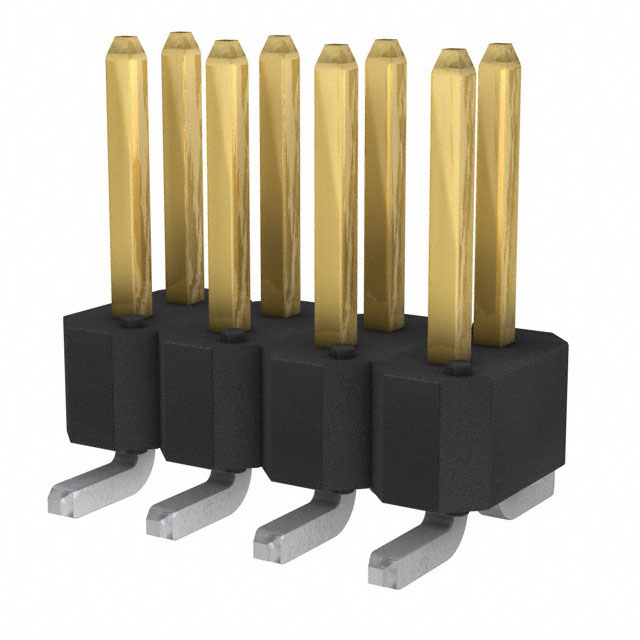

95278-801-08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95278-801-08LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801-08LF

95278-801-08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II连接器) 是一种高性能的电子连接器,主要用于电路板之间的连接。它能够实现板到板、板到电缆、板到离散线及板到柔性互联等功能。该产品广泛应用于通信、工业自动化、计算机及医疗设备等领域。

    技术参数


    电气特性
    - 绝缘电阻:≥5,000兆欧(按MIL-STD-202,方法302测量)
    - 耐压测试:无电弧、绝缘击穿或漏电流大于1毫安的情况(按MIL-STD-1344,方法3001.1测量)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C至+130°C
    机械特性
    - 针脚保持力:≥2.0磅(按MIL-STD-1344A,方法2007.1测量)
    环境条件
    - 热冲击:-55°C至+105°C(尼龙),-65°C至+130°C(PCT, PPS和LCP)
    - 湿度:+40°C下95%相对湿度,持续96小时
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS和LCP),持续315小时
    其他特性
    - 焊锡性:符合MIL-STD-202方法208F要求
    - 抗焊热:无物理损坏(按MIL-STD-202,方法210B测试)

    产品特点和优势


    优点
    - 双镀层设计:通过磷青铜合金镀镍和金的方式提高了连接器的耐用性和可靠性。
    - 高电流承载能力:能够在严苛环境中承载3安培电流,满足多种应用场景的需求。
    - 宽温度适应范围:能够在-65°C至+130°C的极端环境下稳定工作。
    - 环保材料:完全符合欧盟RoHS指令,确保产品的环保属性。
    优势
    - 高稳定性:经过严格的环境和电气测试,保证了产品的长期稳定性。
    - 易于集成:与FCI的Mini PV终端或其他相容插头一起使用时,能够灵活应用于不同类型的互连配置中。

    应用案例和使用建议


    应用案例
    该连接器被广泛用于各类电路板间的连接,如PCB组装、服务器机柜和医疗设备等场合。例如,在服务器机柜内部,这些连接器用于板到板和板到电缆的连接,以实现高效的数据传输和电力供应。
    使用建议
    - 安装注意事项:确保所有电气接点的清洁和干燥,以防止腐蚀和接触不良。
    - 环境防护:对于极端温度和湿度的环境,建议采取额外的防护措施以延长产品寿命。
    - 定期检查:建议定期检查连接器的状态,确保其始终保持最佳工作状态。

    兼容性和支持


    兼容性
    - 该产品可以与FCI的Mini PV终端及其他相容的0.025英寸针脚插座(中心间距为0.100英寸)配合使用。
    支持
    - 制造商提供了详尽的技术文档和支持服务,包括产品规格书、质量控制报告和售后技术支持等。

    常见问题与解决方案


    常见问题
    1. 连接器的绝缘电阻不稳定。
    2. 连接器在高湿度环境中性能下降。
    3. 长期暴露于高温环境导致焊锡性降低。
    解决方案
    1. 检查接点是否清洁且无氧化层,必要时进行重新焊接。
    2. 使用防水胶带或密封剂保护接点,减少湿气影响。
    3. 在焊锡过程中严格控制温度和时间,避免过度加热导致材料性能下降。

    总结和推荐



    总结


    Duplex Plated Bergstik® II Headers凭借其坚固的设计、宽广的工作温度范围和出色的电气性能,在各种严苛的应用环境中表现出色。其高电流承载能力和良好的焊锡性使其成为高可靠性和高稳定性的首选连接器之一。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高可靠性和高稳定性的应用场景中使用此产品。

95278-801-08LF参数

参数
触头镀层 - 配接
额定电流 3A
颜色 黑色
排数 2
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
防护等级 -
针脚数 8pin
安装方式 贴片安装
零件状态 在售
包装方式 散装

95278-801-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801-08LF 95278-801-08LF数据手册

95278-801-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
