首页  >  产品百科  >  PT07A-8-3S

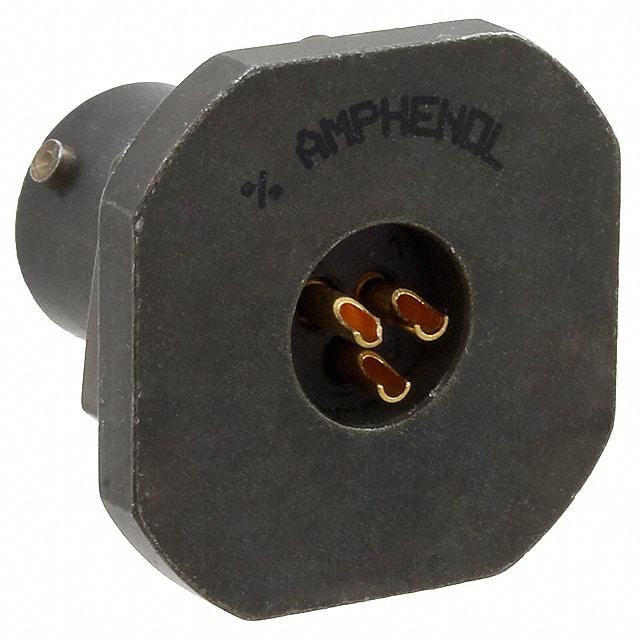

PT07A-8-3S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 3pin Aluminum 7.5A 金 橄榄绿,褐色 隔板安装,面板安装 23.54mm(长度)*23.82mm(高度)
供应商型号: PT07A-8-3S
供应商: Master
标准整包数: 1
AMPHENOL 圆形连接器 PT07A-8-3S

PT07A-8-3S概述

    Amphenol® Miniature Cylindrical Connectors: A Comprehensive Overview

    1. 产品简介


    Amphenol® Miniature Cylindrical Connectors 是一种适用于多种工业和军事应用的高性能连接器。这些连接器提供两种风格:PT 和 PT-SE,分别具有焊接接触和压接接触两种不同的终止方式。它们广泛应用于各种领域,包括仪器仪表、监控设备、机床和工厂自动化、通信、地质物理、工业控制和机器人技术、石油和石化行业、铁路/大众运输、军事和航空航天。

    2. 技术参数


    Amphenol® Miniature Cylindrical Connectors 的技术参数如下:
    - 操作温度范围: -55°C 至 +125°C
    - 操作电压: 最高可达 1000 VAC(RMS)
    - 接触材料: 低损耗铜合金,镀金以防止腐蚀并提供无限货架寿命
    - 耐湿性: 弹性插入件提供高介电强度和防水屏障
    - 特殊设计: 可选外壳种类(包括无镉)、后端配件
    - 锁定系统: 三点式卡口锁定和五键/槽匹配

    3. 产品特点和优势


    Amphenol® Miniature Cylindrical Connectors 的独特功能和优势包括:
    - 紧凑设计: 相比标准连接器,双倍接触数但体积减半
    - 高可靠性: 采用精密加工的接触材料和镀金处理,确保长期稳定性能
    - 广泛应用: 适用于各种严苛的工业和军事环境
    - 灵活配置: 多种插入安排和终端选项可供选择

    4. 应用案例和使用建议


    这些连接器被成功应用于多个场景,如航空设备、工业控制系统和军事装备。在实际应用中,为了确保最佳性能,建议仔细检查环境条件并选择合适的插入安排。例如,在需要高防护等级的应用中,可以选择带有防水密封的型号。

    5. 兼容性和支持


    这些连接器支持标准的焊接和压接接触方式,并且具有良好的互换性,可以与同类系列中的其他型号互连。此外,制造商提供了详尽的支持文档和安装指南,确保用户能够顺利使用这些产品。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题: 接触不良
    - 解决方案: 检查插入物是否正确安装,并确认接触材料未受损
    - 问题: 密封失效
    - 解决方案: 更换新的密封件并重新安装

    7. 总结和推荐


    综上所述,Amphenol® Miniature Cylindrical Connectors 在设计、可靠性和适用性方面表现出色。它适用于各种严苛的工业和军事环境,并且拥有广泛的应用范围。因此,强烈推荐给需要高性能连接解决方案的用户。
    本文档为 Amphenol® Miniature Cylindrical Connectors 的详细介绍,旨在帮助用户更好地理解和应用这一系列的连接器。更多详细信息和具体规格,请参考官方手册或联系制造商获取进一步的帮助。

PT07A-8-3S参数

参数
外壳材料 Aluminum
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
长*宽*高 23.54mm(长度)*23.82mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT07A-8-3S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT07A-8-3S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT07A-8-3S PT07A-8-3S数据手册

PT07A-8-3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
