U95Z1054081141

产品分类:
厂牌: AMPHENOL
产品描述: Conn QSFP+ F 76 POS Press Fit RA Thru-Hole 76 Terminal 2 Port
供应商型号: N-U95Z1054081141
供应商: 云汉优选
标准整包数: 1

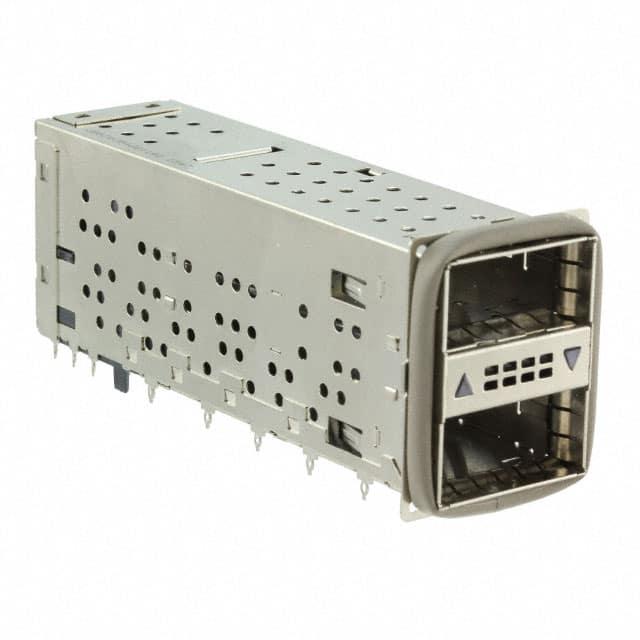

AMPHENOL  U95Z1054081141

U95Z1054081141概述

    UltraPort QSFP+ 2X1 Stacked Combo 电子元器件技术手册

    1. 产品简介


    UltraPort QSFP+ 2X1 Stacked Combo 是一种高性能的电子元器件,主要用于高速数据传输系统。它特别适用于数据中心、服务器机房及高端通信设备。本产品通过结合压接式接触技术,确保了卓越的数据传输速率和信号完整性。凭借其独特的设计和高集成度,该产品显著提升了整体系统的稳定性和可靠性。

    2. 技术参数


    以下是 UltraPort QSFP+ 2X1 Stacked Combo 的关键技术参数:
    - 产品型号: U95-Z105-XX71-X41
    - 传输速率: 4X25G(每个通道高达25Gbps)
    - 接口类型: QSFP+
    - 插拔次数: ≥500次
    - 工作温度范围: -40°C 至 +85°C
    - 连接器材料: 铜合金镀镍(镀镍层厚度0.381-1.52µm)
    - 接触件材料: 磷青铜
    - 镀层: 最小金镀层厚度0.76µm,铜镍镀层厚度1.27-3.81µm
    - 尺寸: 见附图尺寸图

    3. 产品特点和优势


    - 高速传输: 支持4通道,每通道最高25Gbps的传输速率。
    - 坚固耐用: 插拔次数高达500次,确保长时间稳定运行。
    - 广泛的兼容性: 兼容各种工业标准和协议。
    - 优秀的散热性能: 内置通风孔设计,有效散热。
    - 可靠的屏蔽效果: 采用导电弹性体EMI盖,增强电磁屏蔽效果。

    4. 应用案例和使用建议


    - 数据中心: 用于服务器之间的高速互连。
    - 电信设备: 在5G通信设备中作为高速连接模块。
    - 存储设备: 在高端存储设备中提高数据传输效率。
    使用建议:
    - 在安装时,确保连接器和母板上的定位孔精确对齐,以避免接触不良。
    - 定期检查连接器表面是否有污垢或磨损,必要时进行清洁和更换。
    - 使用推荐的压接工具,确保压接质量。

    5. 兼容性和支持


    - 兼容性: UltraPort QSFP+ 2X1 Stacked Combo 与多种工业标准兼容,包括IEEE 802.3bs 和其他相关行业标准。
    - 支持: Amphenol 提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 连接不稳定。
    - 解决方案: 检查连接器是否正确安装并锁定到位,重新确认压接质量。

    - 问题2: 数据传输速度慢。
    - 解决方案: 确认压接工具使用正确,母板布局符合设计规范,排查干扰源。

    7. 总结和推荐


    综上所述,UltraPort QSFP+ 2X1 Stacked Combo 是一款性能优越、应用广泛的高速连接器。其出色的传输能力和稳定性使其成为数据中心、电信和存储设备的理想选择。我们强烈推荐此产品,特别是对于需要高速数据传输的应用场景。通过细致的安装和定期维护,可以确保其长期稳定运行。

U95Z1054081141参数

参数
长*宽*高 24.4mm(长度)*73.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

U95Z1054081141厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U95Z1054081141数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL U95Z1054081141 U95Z1054081141数据手册

U95Z1054081141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 25.7792 ¥ 219.1232
12+ $ 24.5861 ¥ 208.9819
23+ $ 23.8884 ¥ 203.0514
46+ $ 23.4294 ¥ 199.1499
库存: 153
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1095.61
