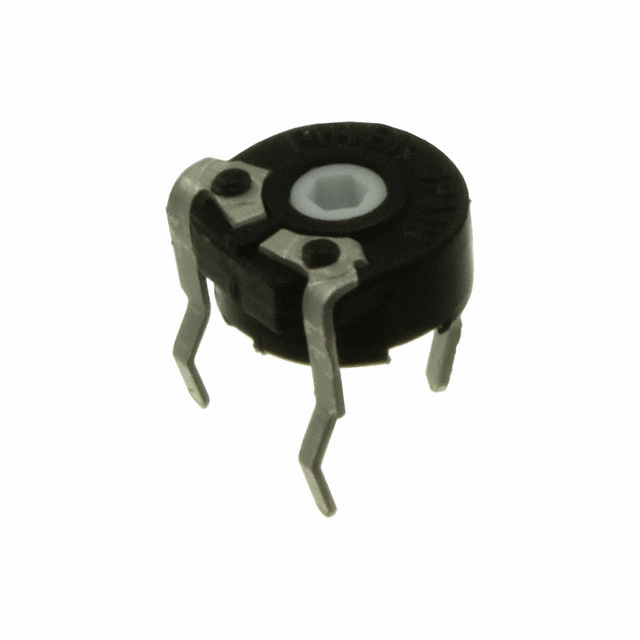

PT10MV11-104A2020-PM-S

厂牌: AMPHENOL
产品描述: 100KΩ ±20% 150mW ±300ppm/℃ 线性 通孔安装 10.3mm*10mm*6mm
供应商型号: 3128515
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT10MV11-104A2020-PM-S

PT10MV11-104A2020-PM-S概述

    PTC-10 10 mm Cermet Potentiometer 技术手册概述

    产品简介


    PTC-10 10 mm Cermet Potentiometer 是一款专为精密控制设计的电位计,适用于多种工业和消费类应用。其主要功能包括调节电压、温度控制和电机控制等。这种电位计广泛应用于照明系统、电动工具、继电器、定时器和暖通空调(HVAC)系统等领域。

    技术参数


    - 工作温度范围: 标准:-40°C 至 +90°C(-40°F 至 +194°F),可选范围:-40°C 至 +120°C(-40°F 至 +248°F)
    - 旋转角度: 机械旋转角度 235° ± 5°,电气旋转角度 220° ± 20°
    - 使用寿命: 最多可达 10K 周期
    - 额定功率: 0.33 W(线性), 0.17 W(非线性)
    - 额定电压: 200 VDC(线性), 100 VDC(非线性)
    - 噪声电阻: 低噪声
    - 终端类型: 可提供垂直调整和水平调整版本
    - 阻尼选项: 根据客户需求定制

    产品特点和优势


    PTC-10 系列电位计具备以下独特功能和优势:
    - 长寿命设计: 最高可达 10K 周期,适合低成本控制应用
    - 激光修剪: 提供更紧的公差
    - 阻尼位置可调: 初始、50% 或全顺时针方向
    - IP54 保护等级: 符合 IEC 60529 标准
    - 材料选择: 使用塑料材料 UL94V-0 等级,耐燃性能优秀
    - 特殊锥度: 客户可以根据需求定制锥度

    应用案例和使用建议


    PTC-10 电位计适用于多种应用场景,例如:
    - 照明系统: 调节亮度
    - 电动工具: 控制速度和扭矩
    - HVAC 系统: 温度调节
    使用建议:
    - 确保在规定的温度范围内使用以延长使用寿命
    - 根据具体应用选择合适的锥度和阻尼选项
    - 定期检查和维护以确保最佳性能

    兼容性和支持


    PTC-10 电位计具有广泛的兼容性,可以与其他标准设备无缝集成。制造商提供详尽的支持和维护信息,包括:
    - 客户服务和技术支持
    - 定制材料咨询
    - 现场安装和调试服务

    常见问题与解决方案


    1. 问题: 电位计旋转角度不准
    - 解决方案: 检查机械和电气旋转角度设置,必要时重新校准
    2. 问题: 使用寿命短
    - 解决方案: 更换为长寿命型号,如带阻尼版本
    3. 问题: 输出电压不稳
    - 解决方案: 检查电源电压稳定性,必要时添加滤波电路

    总结和推荐


    PTC-10 10 mm Cermet Potentiometer 是一款高性能、多功能且易于定制的电位计。其高精度、长寿命和多样化的设计使其在多个行业中都有广泛的应用前景。强烈推荐用于需要精密控制的场合,特别是照明、电动工具和HVAC系统等应用。
    通过上述详细的技术手册分析,我们可以看出 PTC-10 电位计不仅在技术参数上表现优异,而且在实际应用中表现出色。因此,对于需要高可靠性和精准控制的项目,这款产品是理想的选择。

PT10MV11-104A2020-PM-S参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
额定电压 -
锥度 线性
长*宽*高 10.3mm*10mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MV11-104A2020-PM-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MV11-104A2020-PM-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MV11-104A2020-PM-S PT10MV11-104A2020-PM-S数据手册

PT10MV11-104A2020-PM-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
