031-6928

厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Socket,Jack 隔板安装,面板安装 30.08mm(长度)
供应商型号: 523-031-6928
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 031-6928

031-6928概述


    产品简介

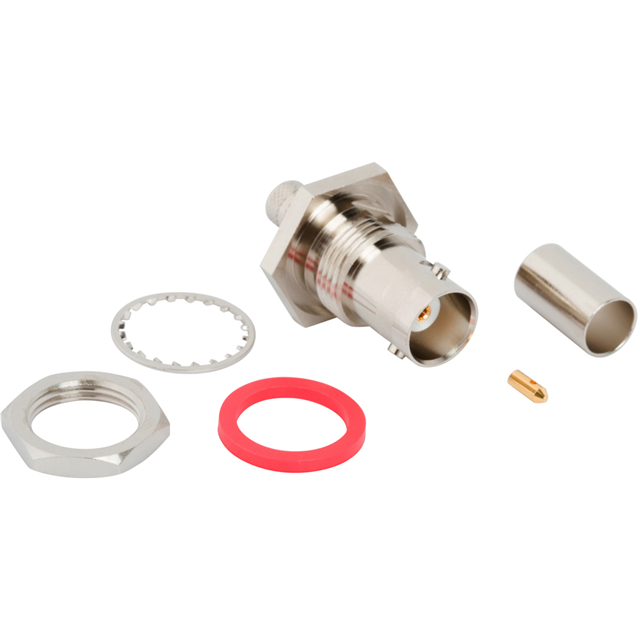

    Amphenol RF BNC STR BHD JACK(IP67防护等级)
    Amphenol RF公司的BNC STR BHD JACK是一款专为通信设备设计的高性能同轴连接器,适用于LMR-240-UF和LMR-240电缆。该连接器具备优良的电气性能和机械性能,广泛应用于军事、航空航天、通信、测试仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | DC 至 6 GHz |
    | 特性阻抗 | 50 Ω |
    | 耐压 | 1000 VRMS, 最小值 |
    | 防护等级 | IP67 |
    | 温度范围 | -65°C 至 +165°C |
    | 重复插拔次数 | 500 次以上 |
    | 驻波比(返回损耗) | 1.20 最大值 @ DC 至 3 GHz
    1.30 最大值 @ 3 GHz 至 6 GHz |

    产品特点和优势


    1. 优异的电气性能:该连接器支持从直流到6GHz的频率范围,确保在高频应用中信号传输的稳定性。
    2. 卓越的环境适应能力:防护等级达到IP67,能够有效防止灰尘和水侵入,适用于严苛的工作环境。
    3. 高可靠性:耐用性高达500次插拔,能够在频繁使用的场合下保持良好的性能。
    4. 材料选择合理:关键部件采用黄铜和铍铜镀金,提升了产品的机械强度和电气接触性能。
    5. 易于安装:提供详细的安装指导,简化装配过程,减少错误。

    应用案例和使用建议


    该连接器适用于各种高速通信设备,如无线基站、卫星通信系统、雷达系统等。为了获得最佳性能,在安装时应注意以下几点:
    - 正确裁剪电缆:严格按照推荐的电缆剥离长度进行处理,以确保连接稳固。
    - 规范操作:焊接电缆中心导体至子弹型触点时,确保焊接质量,避免虚焊或短路现象。
    - 密封措施:在安装过程中,注意密封圈和O形环的位置,确保IP67等级的有效性。

    兼容性和支持


    Amphenol RF BNC STR BHD JACK与市场上主流的同轴电缆兼容,如LMR-240-UF和LMR-240。公司提供详尽的技术文档和专业的技术支持服务,帮助客户解决在应用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器在插拔时容易损坏 | 确保安装过程中无误操作,避免用力过猛。 |
    | 信号传输不稳定 | 检查电缆的连接情况,确保焊接点和压接处没有虚焊。 |
    | 密封失效 | 确认所有密封圈和O形环位置正确,并安装牢固。 |

    总结和推荐


    综合评价:
    Amphenol RF BNC STR BHD JACK凭借其出色的电气性能、坚固的机械结构和良好的环境适应性,在同轴连接器市场中具有显著的竞争优势。它不仅适用于军事和航空航天领域,也适合于通信和测试设备中。强烈推荐在需要高可靠性的通信设备中使用这款连接器。

031-6928参数

参数
颜色 -
基体镀层 -
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
长*宽*高 30.08mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

031-6928厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-6928数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 031-6928 031-6928数据手册

031-6928封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.2725 ¥ 137.5026
10+ $ 12.4416 ¥ 105.1315
25+ $ 10.7892 ¥ 91.1687
100+ $ 10.1412 ¥ 85.6931
250+ $ 9.093 ¥ 76.8358
500+ $ 8.5575 ¥ 72.3109
库存: 74
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.5
直接购买
加入购物车
