PSAI-A-045-S-RE

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: ET-4180253
供应商: 海外现货
标准整包数: 1
AMPHENOL  PSAI-A-045-S-RE

PSAI-A-045-S-RE概述

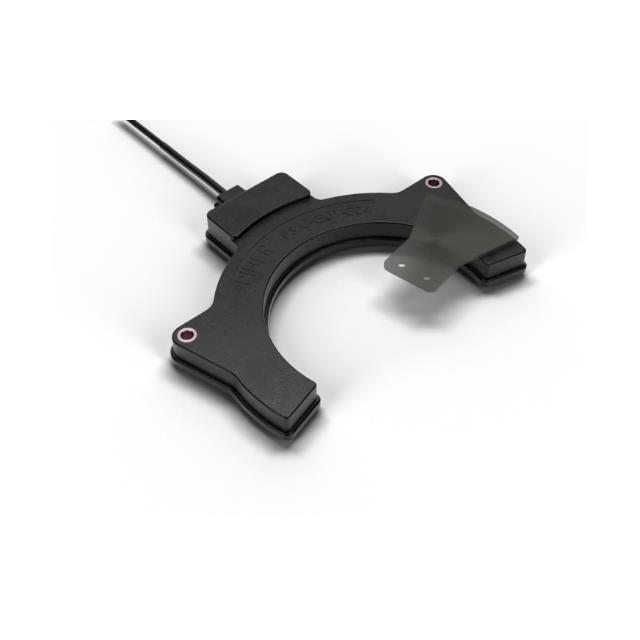

    Piher Sensing Systems Inductive Arc Position Sensors

    1. 产品简介


    Piher Sensing Systems 的 Inductive Arc Position 传感器专为重负荷应用设计,例如拖拉机、挖掘机和装载机。不同于依赖磁铁的传统传感器,这些电感式传感器可以检测固态金属目标的位置,而这种金属目标可以很容易地集成到现有的机械结构中。该系列产品具有出色的精度、IP67 和 IP69K 密封等级以及高温耐受性,使其成为在非公路应用中常见的恶劣环境中表现出色的理想选择。

    2. 技术参数


    - 环境规格
    - 工作和存储温度:-40°C 至 +125°C
    - 冲击:50g
    - 振动:5-2000 Hz;20g;最大加速度 0.75 mm
    - 密封等级:IP67、IP69K

    - 机械规格
    - 使用寿命:几乎无限
    - 空气间隙:2mm ±1mm
    - 电气规格
    - 线性度:±1% 绝对(±0.5% 可按要求提供)
    - 角度范围:150°、100°、45°
    - 输出协议:模拟(比率型)、PWM、SENT、CAN Open/CAN SAE J1939
    - 启动时间:<10ms
    - 分辨率:模拟、PWM、SENT、CAN 上至 10 位、12 位
    - 最大输出速率:模拟斜坡每秒 10000 次,PWM 每秒 2000 次,SENT 每秒 1235 次,CAN 每秒 10 次
    - 供电电压:5V ±10%,7V 至 32V
    - 典型电流消耗:简单输出 12 mA、冗余输出 24 mA、CAN 输出 68mA
    - 电压保护:±10V,±36V
    - 自诊断功能:是

    3. 产品特点和优势


    - 无限机械寿命:分离电子和金属目标的设计使得传感器的使用寿命几乎不受转数的影响。
    - 抗磁场干扰:无须屏蔽,因为电感技术不受电磁干扰的影响。
    - 完全可定制化:可适应不同的机械设计要求,支持多种输出协议和冗余级别。
    - 触点式传感:没有内部或外部齿轮或连杆,便于装配和校准,且不会随时间磨损。
    - 紧凑低矮封装:传感器及其目标可集成到现有应用中,传感器本身采用紧凑低矮的设计。
    - 适应苛刻环境:坚固的外壳保护传感器免受灰尘、湿气、振动和极端温度的影响。

    4. 应用案例和使用建议


    - 挖掘机铲臂位置监测:利用该传感器监测铲臂的角度变化,以实现精确控制。
    - 全地形车转向角度监测:监测车辆的转向角度,提升操控精度。
    - 滑移转向臂/铲斗位置监测:用于检测滑移转向臂和铲斗的位置变化,提高作业效率。
    使用建议:
    - 在安装传感器时,确保金属目标旋转部分正确安装在传感器上方。
    - 为了达到最佳效果,建议使用铝作为推荐的目标材料。
    - 定期检查并清洁传感器周围的环境,避免灰尘和湿气影响其性能。

    5. 兼容性和支持


    该传感器支持多种输出协议,包括模拟、PWM、SENT 和 CAN Open/CAN SAE J1939。此外,Piher Sensing Systems 提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题:传感器无法正常启动。
    - 解决办法:检查电源电压是否在规定的范围内(5V ±10% 或 7V 至 32V),同时确认接线连接正确。

    - 问题:输出信号不稳定。
    - 解决办法:检查是否有电磁干扰源靠近传感器,必要时增加屏蔽措施。

    - 问题:传感器使用寿命过短。
    - 解决办法:检查安装位置是否符合规范,特别是空气间隙需保持在 2mm ±1mm 之间。

    7. 总结和推荐


    综上所述,Piher Sensing Systems 的 Inductive Arc Position 传感器在恶劣环境下表现出色,具备出色的精度和可靠性。其独特的触点式传感技术和高度的可定制化设计使其在市场上具有显著的竞争优势。适用于多种重型机械的应用场合,如挖掘机、装载机和全地形车等。因此,我们强烈推荐使用此产品。
    联系方式
    如有任何疑问或需要进一步的帮助,您可以通过以下方式联系我们:
    - 欧洲区: +34 948 820 450
    - 美洲区: +1 636 251 0855
    - 亚太区: +65 9641 8886
    - 印度区: +91 9538 686 586
    - 邮箱: sales@piher.net

PSAI-A-045-S-RE参数
