PT10LV10-103A2020-PM-S

厂牌: AMPHENOL
产品描述: 10KΩ ±20% 150mW ±300ppm/℃ 线性 通孔安装 10.3mm*10mm*6mm
供应商型号: 3128456
供应商: 海外现货
标准整包数: 1
AMPHENOL 电位器及其他可变电阻器 PT10LV10-103A2020-PM-S

PT10LV10-103A2020-PM-S概述

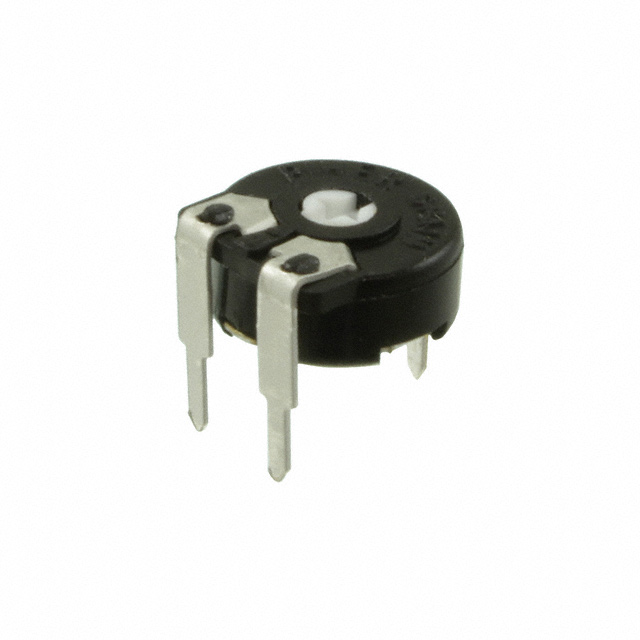

    PT10 10 mm Carbon Potentiometer

    产品简介


    PT10是一款10毫米碳电阻式电位计,主要用于控制需要频繁调整的应用场合。它设计精巧,易于安装,且具备多种独特的特性和优势。这款电位计广泛应用于测试测量设备、消费电子产品、家电、小型引擎、机器人、运动控制器以及医疗设备控制面板等领域。

    技术参数


    - 旋转角度:机械旋转角度为235°±5°。
    - 扭矩:旋转止动扭矩范围为0.4至2 Ncm(0.6至2.7英寸盎司);其他型号可提供超过5 Ncm(7英寸盎司)的扭矩。
    - 阻值范围:标准阻值包括100 Ω到5 MΩ(1.0、2.0、2.2、2.5、4.7、5.0 MΩ)。
    - 最大电压:直流200 V(线性),直流100 V(非线性)。
    - 额定功率:在50°C时,线性版本的功率为0.15 W,非线性版本的功率为0.07 W。
    - 工作温度范围:-25°C至+70°C(-13°F至+158°F),特殊应用可达+85°C。
    - 生命周期:标准版达1000次循环,长寿命版本可达10000次循环。

    产品特点和优势


    - 碳电阻元件:确保长期稳定性和高精度。
    - 防尘外壳:增强环境适应性。
    - 涤纶基板:耐用性更强,提高可靠性。
    - 可选轴位置:初始、50%或完全顺时针。
    - 自熄性塑料:符合UL 94V-0标准,安全性更高。
    - 特殊斜率:根据需求定制。
    - 低扭矩版本:减少操作力,提升用户体验。
    - 机械止动:提供精确控制。
    - 特殊开关选项:满足更多需求。

    应用案例和使用建议


    PT10电位计适用于需要频繁调整的应用场景,如测试测量设备和家用电器。例如,在家电控制面板中,它可以通过精确的调节实现电机速度、音量等的控制。为了更好地利用这款电位计,建议选择合适的工作环境,确保阻值和电压匹配应用需求,同时考虑其机械寿命是否符合预期用途。

    兼容性和支持


    PT10电位计支持多种安装方式,如垂直和水平安装。它还提供了多种封装形式,包括散装、杂志以及自动插入。对于特殊需求,如定制塑料轴/旋钮/驱动器,Piher公司可提供专业咨询。此外,该公司还提供技术支持和服务,以确保客户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题:电位计旋转角度不准确。
    - 解决办法:检查安装方式是否正确,重新校准机械止动位置。
    - 问题:电位计出现过热现象。
    - 解决办法:确保工作电压和电流不超过额定值,检查散热系统是否正常工作。
    - 问题:电位计使用寿命短。
    - 解决办法:选择长寿命版本,检查工作环境是否恶劣并采取相应措施。

    总结和推荐


    PT10电位计以其高精度、稳定性和可靠性在多个应用领域表现出色。它不仅具备强大的功能和灵活性,还提供了多种定制选项,使其成为众多行业的理想选择。无论是用于家电控制还是工业自动化,PT10都能满足多样化的需求,值得推荐。

PT10LV10-103A2020-PM-S参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.3mm*10mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10LV10-103A2020-PM-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10LV10-103A2020-PM-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10LV10-103A2020-PM-S PT10LV10-103A2020-PM-S数据手册

PT10LV10-103A2020-PM-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9821
50+ ¥ 2.8674
100+ ¥ 2.7527
250+ ¥ 2.5692
500+ ¥ 2.5692
1000+ ¥ 2.4774
5000+ ¥ 2.4774
10000+ ¥ 2.4774
库存: 8447
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.98
