PT07A-14-5P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 5pin Aluminum 10A 金 橄榄绿,褐色 隔板安装,面板安装 23.54mm(长度)*34.92mm(高度)
供应商型号: N-PT07A-14-5P
供应商: 云汉优选
标准整包数: 1

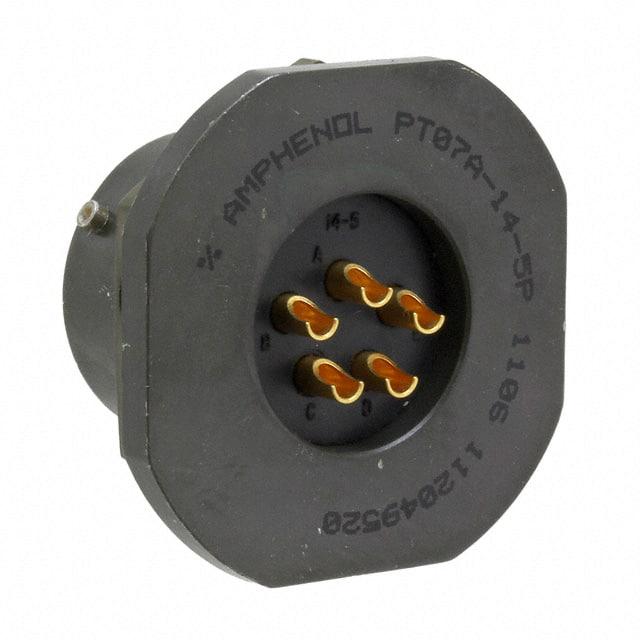

AMPHENOL 圆形连接器 PT07A-14-5P

PT07A-14-5P概述

    Amphenol® Miniature Cylindrical Connectors

    产品简介


    Amphenol® Miniature Cylindrical Connectors 是一种广泛应用于工业和军事领域的高性能连接器。这些连接器具备小巧的设计,能够在紧凑的空间内提供出色的电气连接性能。其主要应用领域包括:仪器仪表、监控设备、机器工具、工厂自动化、通信设备、地质物理设备、工业控制和机器人、石油和化工行业、铁路及公共交通、军事和航空航天等领域。

    技术参数


    - 温度范围:工作温度为 -55°C 至 +125°C。
    - 电压等级:最大额定工作电压可达 1000 VAC(RMS)。
    - 接口类型:提供焊接接触和压接接触两种选择。
    - 插针和插座材料:采用低损耗铜合金制造,并经过金镀处理,以防止接触腐蚀并延长使用寿命。
    - 密封性:通过橡胶塞和夹紧设计实现环境密封。
    - 电气特性:接触电阻低,具有高介电强度和防潮屏障。

    产品特点和优势


    Amphenol® Miniature Cylindrical Connectors 的主要特点是其能够在相同体积内提供双倍的接触数量,同时支持多种电气特性和应用需求。此外,该系列连接器还提供了广泛的壳体样式和接触选项,以适应不同用户的需求。其中,MS 批准和符合 MIL-DTL-26482 规范的型号在质量和服务方面具有很高的标准。这些连接器还提供不同的耦合方式(旋钮式和螺纹式),以及焊接和压接两种接触终止方式,以满足不同的安装要求。

    应用案例和使用建议


    - 工业控制:适用于机器工具和工厂自动化设备中,如PLC控制柜和传感器连接。
    - 军用通信:满足军用通信系统中的高可靠性需求,提供可靠的电气连接。
    - 地质物理研究:用于地震监测和地理探测设备中,确保数据传输的稳定性和准确性。
    - 铁路和公共交通:在列车控制系统和安全设备中使用,保证车辆的安全运行。
    使用建议:
    1. 在恶劣环境中使用时,考虑选择具有防护等级和防水性能的型号。
    2. 根据具体应用场景选择合适的插针和插孔大小,以满足电流承载能力和空间限制。
    3. 对于需要高可靠性的应用,建议选择带有防误插机制的连接器。

    兼容性和支持


    Amphenol® Miniature Cylindrical Connectors 与其他制造商的设备兼容性良好,可通过定制化设计来适应特定的应用需求。厂商提供技术支持服务,包括定制化解决方案、客户培训和技术文档。

    常见问题与解决方案


    - Q: 连接器如何清洁?
    A: 使用无水酒精进行擦拭,注意不要使用含有磨料的清洁剂。
    - Q: 插头插入困难怎么办?
    A: 检查是否有杂质或灰尘导致插头变形,必要时重新调整插针位置。
    - Q: 如何选择正确的连接器型号?
    A: 参考 Amphenol 提供的选型指南和应用工具,根据实际应用场景选择合适的壳体尺寸和接触类型。

    总结和推荐


    Amphenol® Miniature Cylindrical Connectors 在设计上考虑到了多种应用需求,能够满足各种苛刻环境下的使用条件。其卓越的性能、丰富的功能选项和可靠的质量使其在市场上具有较高的竞争力。如果您正在寻找一款既可靠又灵活的微型圆形连接器,Amphenol® Miniature Cylindrical Connectors 将是一个理想的选择。强烈推荐用于工业自动化、通讯、航空航天及其他需要高性能连接器的领域。

PT07A-14-5P参数

参数
外壳材料 Aluminum
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 10A
长*宽*高 23.54mm(长度)*34.92mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT07A-14-5P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT07A-14-5P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT07A-14-5P PT07A-14-5P数据手册

PT07A-14-5P封装设计

查看详情并下载
Symbol
Footprint
3D Model
