首页  >  产品百科  >  PT06A-20-16P

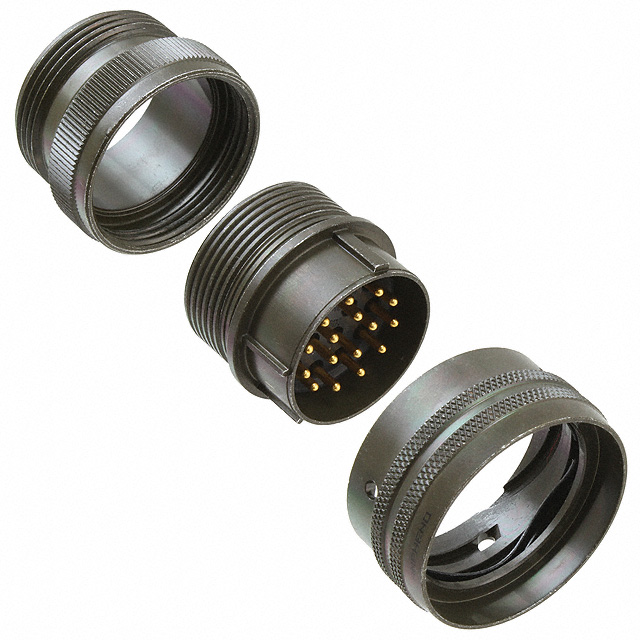

PT06A-20-16P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 16pin Aluminum 22A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 42.06mm(长度)
供应商型号: ECC-PT06A-20-16P
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 PT06A-20-16P

PT06A-20-16P概述

    Amphenol® 97 系列迷你圆柱形连接器

    产品简介


    Amphenol® 97 系列迷你圆柱形连接器广泛应用于工业和军事领域,是 Bendix® 产品系列的延续。这些连接器具有高可靠性、紧凑设计和多用途等特点,适用于广泛的行业,如仪器仪表、监控设备、机床自动化、通信设备、地质物理、工业控制与机器人、石油石化、铁路及大众交通、军事和航空航天等领域。本手册详细介绍的 97 系列迷你圆柱形连接器涵盖了多种型号和规格,包括 PT、SP 和 MS/PT 系列,具备出色的电气特性和环境密封性能。

    技术参数


    1. 通用信息
    - 用于一般使用条件
    - 工作温度范围:-55°C 至 +125°C
    - 额定电压:最高可达 1000 VAC (RMS)
    - 接触材料:低损耗铜合金,镀金处理
    - 插入物(绝缘体)具有高介电强度和防潮屏障
    2. 壳体材质
    - 包含镉无镀层选项
    - 可选多种后端附件
    3. 耦合方式
    - 轴承式耦合,采用三点耦合机制和五键/键槽配合
    4. 接口类型
    - 壁挂式插座(“00”型)
    - 电缆连接插座(“01”型)
    - 箱式安装插座(“02”型)
    - 直接插头(“06”型)
    - 旋紧螺母插座(“07”型)
    - 90度插头(“08”型)
    5. 附加特性
    - 可选密封:包括玻璃烧结密封(适合密封要求较高的场合)
    - 过孔板插座:适合于印刷电路板上的安装
    - 挠性连接件:可用于与柔性电路板的连接
    - EMI 滤波:集成滤波器以提供电磁干扰保护
    - 浇注线缆:适用于各种工业应用的密封解决方案

    产品特点和优势


    1. 高密度接触点:双倍数量的接触点,体积仅为标准连接器的一半。
    2. 灵活性设计:可选多种壳体风格和接线方式,灵活满足不同需求。
    3. 耐久性:镀金接触面防止腐蚀,确保长期可靠性能。
    4. 环保设计:提供无镉选项,符合RoHS标准。
    5. 多功能集成:集成了EMI滤波、过孔板、挠性连接件等功能。

    应用案例和使用建议


    - 监控设备:高密度接触点和EMI滤波特性使其适用于监控系统中的关键连接。
    - 自动化设备:壁挂式插座和电缆连接插座方便安装,适合工厂自动化环境。
    - 军用通信:环境密封和耐高温设计使其适应恶劣环境。
    使用建议:
    1. 在选择连接器时考虑具体的应用环境和电气要求。
    2. 使用适当的安装工具进行正确安装,确保可靠的电气连接。
    3. 对于需要高防护等级的应用,优先选用密封版本。

    兼容性和支持


    - 兼容性:这些连接器与同系列的所有其他型号可互换使用。
    - 制造商支持:Amphenol提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    1. 安装不当导致接触不良:确保严格按照安装手册进行安装。
    2. 插拔力过大:检查是否有异物或接触不良的情况。
    3. 密封失效:更换新的密封圈,并按照手册建议的方法重新密封。

    总结和推荐


    Amphenol® 97 系列迷你圆柱形连接器以其高密度接触点、优秀的环境密封性能和多样的设计选项,在多个工业和军事应用中表现出色。无论是监控设备、自动化设备还是军事通信,它们都能提供稳定可靠的连接。建议在需要高密度、高性能连接器的应用中使用。
    以上是关于 Amphenol® 97 系列迷你圆柱形连接器的技术手册摘要。更多详细信息请参阅官方手册或联系制造商获取支持。

PT06A-20-16P参数

参数
外壳材料 Aluminum
针脚数 16pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 橄榄绿,褐色
端接 焊盘
额定电流 22A
长*宽*高 42.06mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT06A-20-16P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT06A-20-16P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT06A-20-16P PT06A-20-16P数据手册

PT06A-20-16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
