97-3106A-18-22S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 3pin Aluminum Alloy 13A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 49.88mm(长度)
供应商型号: 654-97-3106A-18-22S
供应商: Mouser
标准整包数: 1

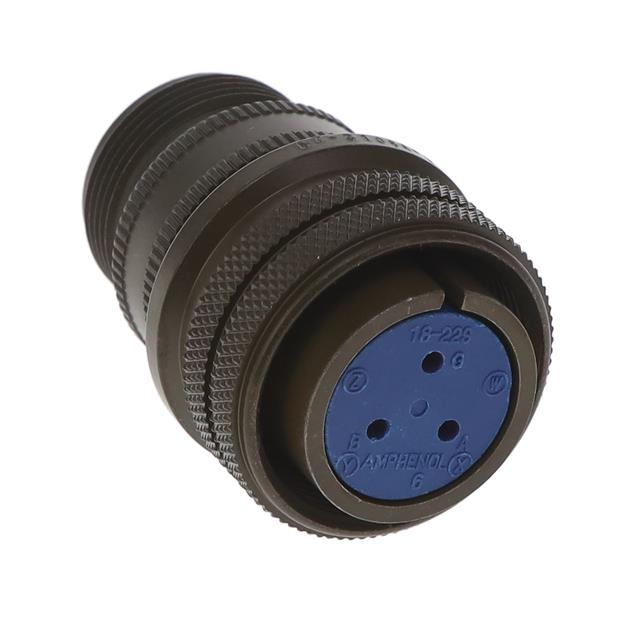

AMPHENOL 圆形连接器 97-3106A-18-22S

97-3106A-18-22S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97 系列标准圆柱形连接器是广泛应用于工业自动化、机器人、机床、仪器仪表、焊接设备及医疗设备中的通用型连接器。这些连接器符合 UL 和 CSA 认证标准,提供低成本且性能可靠的连接解决方案。此外,Amphenol 97 系列连接器具有多种壳体样式和接触模式选择,满足不同应用需求。

    技术参数


    - 设计特点:中到重型圆柱形设计,耐用性强,现场证明可靠。
    - 环境适应性:操作温度范围从-55°C 到 +125°C。
    - 连接方式:支持焊接或压接终端。
    - 电特性:单键/键槽极化,非旋转接触。
    - 认证:通过 Underwriters Laboratories 认证和加拿大标准协会认证。
    - 外壳材质:高强度铝合金制造,具有良好的机械强度和环境防护性能。
    - 镀层选项:橄榄色镉镀层、非反射、导电;或环保锌合金镀层。

    产品特点和优势


    - 低成本:适用于一般用途的连接器,性能稳定且成本低廉。
    - 灵活性:提供多种壳体样式和接触模式选择,适用范围广泛。
    - 兼容性:可与现有的 Amphenol 97 系列和 MIL-5015 连接器互换使用。
    - 环境适应性:具备环境适应能力,可通过特定配置(如 417 编号加 9767 电缆夹)实现更强的环境保护。

    应用案例和使用建议


    - 工厂自动化与机器人:高电流负荷和低电流功能分离的设计,避免误配风险。例如,在控制面板上安装 3102 型盒式插座以节省空间。
    - 机床和仪器仪表:可以使用无螺纹后端的盒式插座,减少不必要的附件。
    - 焊接设备和医疗设备:对于空间受限的应用,考虑使用角度插头(3108 型),使电缆与设备呈直角连接,节省空间并提高可用性。

    兼容性和支持


    Amphenol 97 系列连接器与多种附件兼容,如电缆夹、保护帽、适配器、密封垫圈等。厂商提供全面的技术支持和服务,用户可以通过联系当地的销售办事处或授权分销商获取更多信息。

    常见问题与解决方案


    - 问题:如何选择正确的插入安排?
    解决方案:首先确定所需的电线数量和规格,然后选择合适的插入安排。参考手册第 6-11 页的图表进行选择。
    - 问题:如何避免误配?
    解决方案:为不同的功能需求使用不同角度的插入位置,具体配置参见手册第 12 页。
    - 问题:如何判断哪种插头更合适?
    解决方案:根据空间限制选择直插头(3106 型)或角度插头(3108 型)。如果需要快速检查焊接端子,可以选择分体式壳体设计。

    总结和推荐


    Amphenol 97 系列标准圆柱形连接器以其高性能、多样性和成本效益在市场上具有较强的竞争力。特别适合于工业自动化、机器人、机床、仪器仪表等领域,能有效应对各种复杂的应用场景。总体而言,这是一款值得推荐的产品,能够满足绝大多数一般用途的连接需求。用户可根据具体应用场合选择最合适的型号和配置。

97-3106A-18-22S参数

参数
类型 Female Sockets,Plug,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
长*宽*高 49.88mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3106A-18-22S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-18-22S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-18-22S 97-3106A-18-22S数据手册

97-3106A-18-22S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.227 ¥ 246.9682
10+ $ 25.1748 ¥ 212.7271
25+ $ 23.4468 ¥ 198.1255
50+ $ 22.0536 ¥ 186.3529
100+ $ 20.16 ¥ 170.352
250+ $ 19.572 ¥ 165.3834
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 246.96
