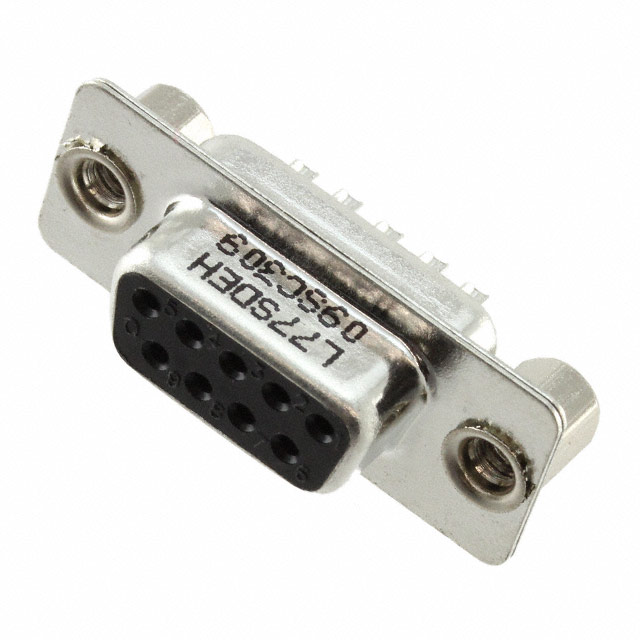

L77SDEH09SC309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel,Tin Plated 3A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 3727303
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L77SDEH09SC309

L77SDEH09SC309概述

    电子元器件产品技术手册:D'Sub 连接器

    产品简介


    D'Sub 连接器是一种广泛应用于工业、电信及其他行业标准输入/输出(I/O)连接的应用设备。它采用冲压成型触点和封闭式入口触点腔体,确保了高质量和高可靠性。该系列产品提供了多种型号,包括标准密度和高密度版本,能够满足不同商业需求。

    技术参数


    - 电流容量:标准密度为5A,高密度为3A
    - 电压等级:交流250V,50Hz
    - 耐压强度:交流1000V,50Hz,持续一分钟
    - 绝缘电阻:在直流500V下,大于1000兆欧
    - 接触电阻:最大20毫欧
    - 工作温度范围:-55°C至+125°C
    - 盐雾测试:24小时
    材料和镀层
    - 外壳:钢,镍涂层上覆盖锡
    - 绝缘体:玻璃填充热塑塑料,UL 94V-0级
    - 触点:黄铜,触点区域选择金镀层;终止区域覆盖1.27微米(50微英寸)镍镀层,最小厚度为2.54微米(100微英寸)锡镀层
    - 后置插入件:黄铜,最小2.54微米(100微英寸)镍镀层
    - 螺纹锁:黄铜,最小2.54微米(100微英寸)镍镀层
    - 镀层厚度:金闪镀层,0.4微米(15微英寸)金镀层,0.76微米(30微英寸)金镀层
    机械数据
    - 单个触点插入力:最大0.54公斤(1.19磅)
    - 单个触点拔出力:
    - 标准密度:最小0.06公斤(0.13磅)
    - 高密度:最小0.02公斤(0.044磅)
    - 配合与解除配合力
    - 标准密度
    - 配合(最大):3.05公斤(6.74磅)
    - 解除配合(最小):0.36公斤(0.79磅)
    - 高密度
    - 配合(最大):3.81公斤(8.42磅)
    - 解除配合(最小):0.52公斤(1.14磅)

    应用案例和使用建议


    这些连接器适用于各种高可靠性的工业和通信应用,例如自动化控制系统、机器人系统、网络设备等。在实际应用中,可以根据不同场景选择标准密度或高密度的连接器。此外,考虑到不同应用场景的特殊要求,建议在安装前仔细阅读产品手册,以确保正确安装并达到最佳性能。

    兼容性和支持


    该连接器符合RoHS指令,并提供多种安装选项,包括后部安装、前部安装和螺纹后置插件。此外,该连接器与特定尺寸的螺母兼容。对于安装和维护方面的支持,可以联系制造商的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:如何确定正确的连接器配置?
    - 解决办法:根据所需的触点数量和密度选择相应的型号。参考产品配置表以确认所需的具体型号。

    - 问题2:如何安装连接器?
    - 解决办法:遵循产品手册中的安装指南进行操作。必要时,请联系技术支持以获得进一步指导。

    总结和推荐


    综上所述,D'Sub 连接器以其高可靠性、广泛的适用性和丰富的配置选项而著称。它不仅满足了多种工业和通信领域的需要,还提供了出色的电气和机械性能。对于需要高可靠性和稳定性的应用场景,强烈推荐使用这款产品。如果您对本产品有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

L77SDEH09SC309参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L77SDEH09SC309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77SDEH09SC309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77SDEH09SC309 L77SDEH09SC309数据手册

L77SDEH09SC309封装设计

查看详情并下载
Symbol
Footprint
3D Model
