首页  >  产品百科  >  PT07A-12-8S

PT07A-12-8S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 8pin Aluminum 7.5A 金 橄榄绿,褐色 隔板安装,面板安装 23.54mm(长度)*31.75mm(高度)
供应商型号: PT07A-12-8S
供应商: Verical
标准整包数: 1

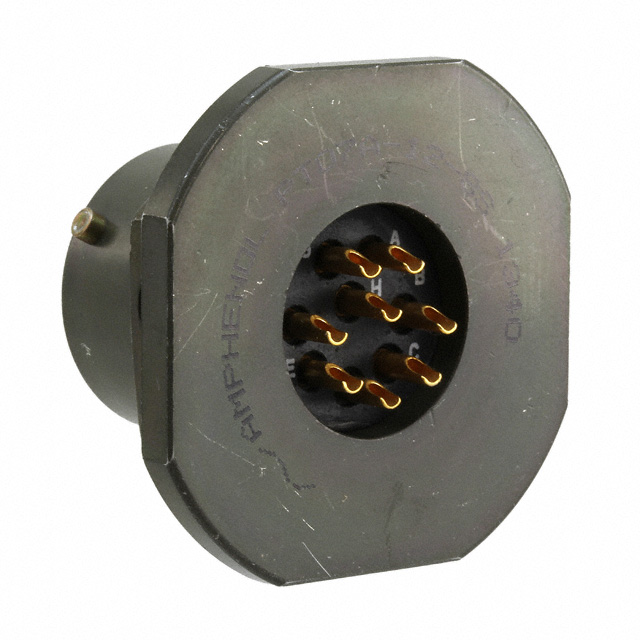

AMPHENOL 圆形连接器 PT07A-12-8S

PT07A-12-8S概述

    Amphenol® 97 Series Connectors: High-Performance Miniature Cylindrical Connectors

    1. 产品简介


    Amphenol® 97系列连接器是一种迷你圆柱形连接器,广泛应用于工业和军事领域,尤其适用于一般用途和环境密封。这些连接器可以用于多种设备和系统,包括仪器仪表、监控设备、机器工具和工厂自动化、通信、地质物理、工业控制和机器人、石油和石化行业、铁路/大众交通以及军事/航空航天领域。

    2. 技术参数


    - 通用信息:适用于一般用途,通过垫圈和卡扣设计实现环境密封。
    - 工作温度:–55°C至+125°C。
    - 工作电压:高达1000 VAC(RMS)在海平面条件下。
    - 接触材料:采用低损耗铜合金制造,并镀金以防止腐蚀,提供无期限的货架寿命。
    - 绝缘材料:提供高耐压和防潮能力。
    - 外壳材料:可选多种壳体处理方式(包括无镉处理),并提供各种尾端配件。

    3. 产品特点和优势


    Amphenol® 97系列连接器具有以下显著特点:
    - 紧凑设计:体积小且接触密度高,能够在一半的空间内提供两倍的接触点数。
    - 可靠性:所有型号都经过严格的环境测试,能够在恶劣环境下保持稳定性能。
    - 灵活性:提供多种型号、接触布局和安装选项,适应不同的应用需求。
    - 兼容性:与多个系列的迷你连接器互换使用,增强系统的整体兼容性和扩展性。

    4. 应用案例和使用建议


    - 工业自动化:在机器工具和工厂自动化系统中,连接器可以用于信号传输和电源分配。
    - 军事应用:在军事设备和航空航天系统中,这些连接器能够承受极端环境条件,保证系统的可靠运行。
    - 公共交通:在火车和其他公共交通工具中,连接器用于安全传输关键数据和电力信号。
    - 油气行业:在油井和钻探平台,连接器可以抵抗恶劣环境下的腐蚀和磨损。
    使用建议:
    - 在高振动环境中,选择具备更高密封等级的型号以确保稳定性能。
    - 在特殊应用场合下,考虑定制化的产品设计来满足特定要求。

    5. 兼容性和支持


    Amphenol® 97系列连接器与多种其他电子元件和设备兼容,确保系统的互连性和扩展性。此外,厂商提供了全面的技术支持和维护服务,客户可以通过官方电话或邮件联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头与插座无法正确连接 | 确保使用正确的旋转角度进行插入。 |
    | 接触不良 | 检查是否有损坏的接触点或未正确安装的垫圈。 |
    | 信号传输不稳定 | 确认安装方向正确,检查接地是否良好。 |

    7. 总结和推荐


    综上所述,Amphenol® 97系列连接器以其高性能、可靠性和广泛应用而备受青睐。它们适用于各种严苛环境,提供了广泛的型号选择和安装选项,非常适合需要高密度、紧凑设计和强环境密封的应用场景。强烈推荐在上述应用领域中使用这款连接器。如果您的项目需要更多技术支持或有特殊应用需求,请联系Amphenol工业运营部门以获得进一步的帮助和支持。
    欲了解更多产品信息,访问[Amphenol官网](http://www.amphenol-industrial.com)。

PT07A-12-8S参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum
针脚数 8pin
触头镀层 - 配接
长*宽*高 23.54mm(长度)*31.75mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT07A-12-8S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT07A-12-8S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT07A-12-8S PT07A-12-8S数据手册

PT07A-12-8S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 171.8785
10+ ¥ 150.0583
25+ ¥ 141.094
50+ ¥ 133.1547
100+ ¥ 129.4997
库存: 181
起订量: 36 增量: 0
交货地:
最小起订量为:25
合计: ¥ 3527.35
