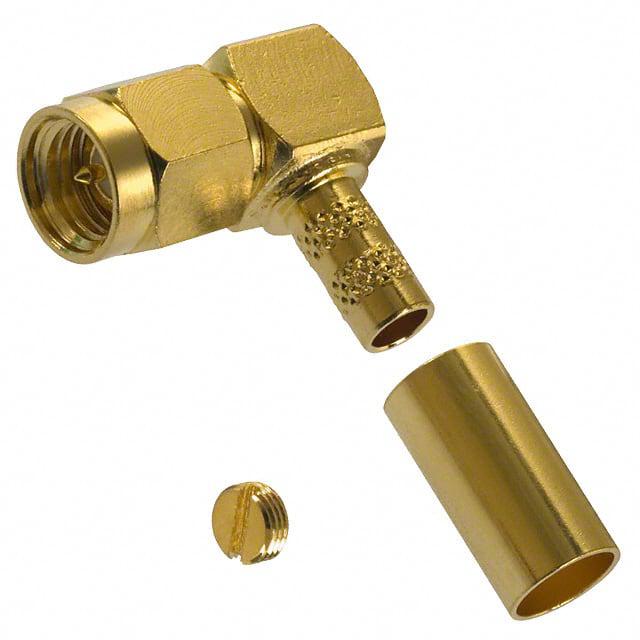

901-9873

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 1 12.4GHz 50Ω 金色 螺纹 焊接 导线安装,自由悬挂,贴片安装,通孔安装 17.1mm(长度)
供应商型号: 4457730
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) 901-9873

901-9873概述

    Amphenol SMA系列连接器技术手册

    产品简介


    Amphenol Corporation的SMA(SubMiniature version A)连接器是一种高频微波连接器,广泛应用于通信系统、雷达设备、航空航天、测试仪器等领域。本手册详细介绍了一系列SMA插头和插座的设计、安装步骤和技术参数,帮助用户正确选择和使用这些高性能的射频连接器。

    技术参数


    以下是各型号SMA连接器的主要技术参数:
    | 型号编号 | 类型 | 外径 (英寸/毫米) | 内径 (英寸/毫米) | 芯线尺寸 (英寸/毫米) | 绝缘体尺寸 (英寸/毫米) | 模具编号 |
    ||
    | 901-9511-1 | SMA插头 | 0.300 (7.6) | 0.130 (3.3) | 0.090 (2.3) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9511-1SF | SMA插头 | 0.300 (7.6) | 0.130 (3.3) | 0.090 (2.3) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9511-2 | SMA插头 | 0.300 (7.6) | 0.090 | 0.090 (2.3) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9511-2SF | SMA插头 | 0.300 (7.6) | 0.090 | 0.090 (2.3) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9531-1 | SMA角度插头 | 0.475 (12.1) | 0.235 (6.0) | 0.120 (3.0) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9531-1SF | SMA角度插头 | 0.475 (12.1) | 0.235 (6.0) | 0.120 (3.0) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9531-2 | SMA角度插头 | 0.475 (12.1) | 0.235 (6.0) | 0.120 (3.0) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9531-2SF | SMA角度插头 | 0.475 (12.1) | 0.235 (6.0) | 0.120 (3.0) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9870 | SMA插头 | 0.532 (13.5) | 0.205 (5.2) | 0.138 (3.5) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9871 | SMA插头 | 0.532 (13.5) | 0.205 (5.2) | 0.138 (3.5) | 0.213 (5.4) | 227-1221-11 CTL-1 |
    | 901-9873 | SMA角度插头 | 0.543 (13.8) | 0.216 (5.5) | 0.102 (2.6) | 0.230 (5.9) | 227-1221-45 CTL-1 |
    | 901-9874 | SMA角度插头 | 0.543 (13.8) | 0.216 (5.5) | 0.102 (2.6) | 0.213 (5.4) | 227-1221-11 CTL-1 |

    产品特点和优势


    1. 高频性能优异:所有型号均具有出色的电磁兼容性和低插入损耗。
    2. 高可靠性:采用高品质材料和先进的制造工艺,确保长期稳定运行。
    3. 广泛适用性:适用于多种电缆类型,覆盖多个行业应用需求。
    4. 安装简便:提供详细的安装指南,易于操作。

    应用案例和使用建议


    - 通信基站:用于连接天线和射频传输设备,确保信号的高效传输。
    - 雷达设备:用于内部布线,保证系统的正常运行。
    - 医疗设备:由于其卓越的稳定性,常用于医疗成像设备中的信号传输。

    使用建议:
    - 在组装过程中,确保所有切割都干净整齐,避免损坏电缆内芯。
    - 焊接时使用推荐的焊料,并检查中心导体是否清晰可见。
    - 使用模具和工具按步骤进行组装,确保连接器的牢固性。

    兼容性和支持


    - 本系列SMA连接器与其他标准SMA接口兼容,适用于大多数射频应用场景。
    - Amphenol公司提供全面的技术支持和售后服务,确保用户能够正确安装和维护产品。

    常见问题与解决方案


    1. 连接松动:检查组装过程中的切割和焊接是否到位,重新安装。
    2. 信号衰减:检查接头是否紧固,必要时更换新的连接器。
    3. 焊接不牢固:确认焊点是否饱满且无虚焊,必要时重新焊接。

    总结和推荐


    综上所述,Amphenol SMA系列连接器在设计和性能上表现出色,尤其适合于需要高频、高可靠性的应用场合。通过严格的质量控制和详细的技术支持,Amphenol公司的产品无疑为用户提供了一种值得信赖的选择。强烈推荐在各类高频射频应用中使用这些连接器。

901-9873参数

参数
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 12.4GHz
紧固类型 螺纹
长*宽*高 17.1mm(长度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售

901-9873厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9873数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 901-9873 901-9873数据手册

901-9873封装设计

查看详情并下载
Symbol
Footprint
3D Model
