ID25P33E4GX00LF

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 25pin Steel,Tin Plated 5A 金 黑色 通孔安装 53.03mm(长度)*18.7mm(高度)
供应商型号: ID25P33E4GX00LF-ND
供应商:
标准整包数: 1

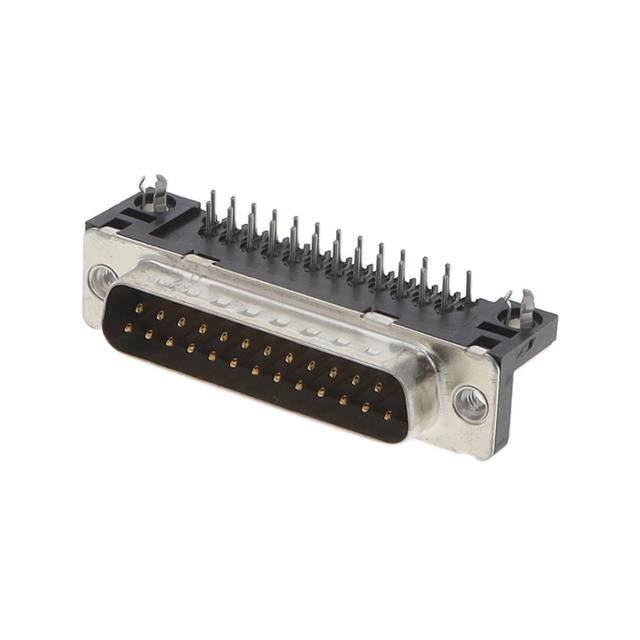

AMPHENOL D-Sub 连接器 ID25P33E4GX00LF

ID25P33E4GX00LF概述


    产品简介


    本文将详细介绍一款高性能金属保护型电子元器件。这款产品主要用于提供电气保护和绝缘,广泛应用于需要高可靠性和强耐温性的场合,例如汽车电子、工业控制、通信设备等领域。该元器件采用自熄性黑色聚酯材料制成,具备良好的电气特性和机械特性,能够承受严苛的工作环境。

    技术参数


    以下是从技术手册中提取的技术规格和性能参数:
    - 材料:
    - 外壳:钢锡/锌铬酸盐镀层
    - 活动区:铜合金
    - 接触点:金镍镀层
    - 终端区域:锡铅镀镍
    - 固定夹:黄铜锡/锌铬酸盐镀层
    - 电气特性:
    - 最大电流额定值:5A
    - 额定电压:300V
    - 测试电压:1000V
    - 接触电阻:<5mΩ
    - 壳体电阻:<25mΩ
    - 绝缘电阻:>5000MΩ
    - 机械特性:
    - 插入/拔出力:每接触点最大5N,最小0.3N
    - 配合/不配合循环次数(最小):1000次
    - 环境特性:
    - 工作温度范围:-55°C 至 +125°C
    - 能够承受最高260-265°C的暴露温度(使用保护性粘合剂,如Kapton或Teflon)

    产品特点和优势


    该电子元器件具有以下特点和优势:
    - 高可靠性: 材料选用高品质铜合金和镀层,确保长期稳定运行。
    - 耐高温: 在极端环境下依然保持稳定,能够承受高达260-265°C的温度。
    - 良好密封性: 自熄性黑色聚酯材料,防火阻燃,确保在电气故障时不会引发火灾。
    - 高耐久性: 镀镍和镀金处理提高了接触点的耐磨损性能,延长使用寿命。
    - 宽工作温度范围: 适应各种恶劣环境条件,适用于多种应用场景。

    应用案例和使用建议


    该电子元器件已在多个实际应用场景中得到验证,比如汽车电池管理系统、电源转换模块和电信基站设备。针对这些应用,我们提供以下使用建议:
    - 环境适应性: 确保在高温、高湿度等复杂环境中安装使用,避免因环境因素导致性能下降。
    - 正确连接: 确保每个接触点都牢固且无松动,避免因为连接不良导致电气失效。
    - 定期检查: 建议定期对连接部分进行检查和维护,以确保其长期稳定运行。

    兼容性和支持


    该电子元器件设计为易于集成,可以与各种标准连接器和其他电子元器件兼容。制造商提供了全面的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是几个用户可能会遇到的问题及解决方法:
    - 问题:接触电阻过高
    - 解决方案:重新安装并确保每个接触点的牢固度,必要时更换新件。
    - 问题:无法通过测试电压
    - 解决方案:检查绝缘部分是否有损伤或受潮,必要时更换新的元器件。
    - 问题:插入/拔出力过大
    - 解决方案:确认安装方向是否正确,适当润滑接触点。

    总结和推荐


    综合来看,这款高性能金属保护型电子元器件以其卓越的性能和可靠性,在多个关键应用场景中表现出色。无论是从材料选择、电气特性还是机械强度来看,它都是市场上同类产品中的佼佼者。因此,我们强烈推荐使用这款电子元器件来提升系统的整体性能和安全性。

ID25P33E4GX00LF参数

参数
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
长*宽*高 53.03mm(长度)*18.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ID25P33E4GX00LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ID25P33E4GX00LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL ID25P33E4GX00LF ID25P33E4GX00LF数据手册

ID25P33E4GX00LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
